圆弧插补指令G02/G03介绍

时间:2023-06-17 理论教育 版权反馈
【摘要】:图4-10 平面选择及圆弧插补指令2.指令格式1)在XPYP平面上的圆弧2)在ZPXP平面上的圆弧3)在YPZP平面上的圆弧指令格式说明见表4-4。表4-4 指令格式说明3.说明圆弧插补的方向 G02/G03的选用应建立在右手直角坐标系的基础上。圆弧上移动的距离 用地址XP、YP或ZP指定圆弧的终点,并且根据G90或G91用绝对值或增量值表示。

圆弧插补指令G02/G03介绍

1.功能

指令G02、G03使刀具沿圆弧运动。G02指令表示顺时针圆弧插补,G03指令表示逆时针圆弧插补,如图4-10所示。

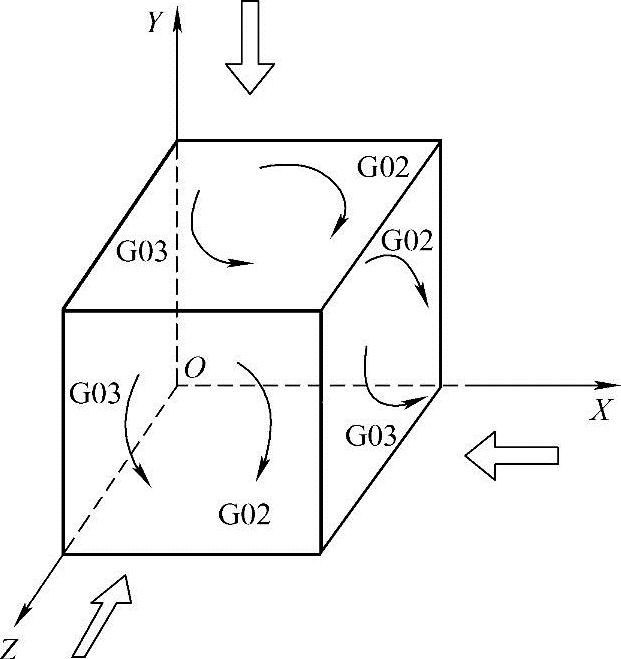

图4-10 平面选择及圆弧插补指令

2.指令格式

1)在XPYP平面上的圆弧


2)在ZPXP平面上的圆弧


3)在YPZP平面上的圆弧


指令格式说明见表4-4。

4-4 指令格式说明


3.说明

(1)圆弧插补的方向 G02/G03的选用应建立在右手直角坐标系的基础上。在右手直角坐标系中,沿圆弧所在平面(如XPYP平面)的垂直坐标轴的负方向(即-ZP)看去,顺时针方向为G02,逆时针方向为G03,如图4-11所示。

(2)圆弧上移动的距离 用地址XP、YP或ZP指定圆弧的终点,并且根据G90或G91用绝对值或增量值表示。绝对值指令时是圆弧终点在工件坐标系中的绝对坐标值;增量值指令时是从圆弧起点向终点看的距离,即圆弧终点相对于圆弧起点的增量值。

(3)从起点到圆心的距离 用地址I、J、K指令XP、YP、ZP轴向的圆弧中心位置。I、J或K后的数值是从圆弧起点向圆弧中心看的矢量分量,即圆弧圆心相对于圆弧起点分别在XP、YP、ZP轴方向上的增量值,并且不管是G90还是G91指定,总是以增量值指定,如图4-10所示。I、J、K可以省略。如果起点半径和终点半径之差超过了参数(NO.3410)中的允许值时,则产生P/S报警(NO.020)。

(4)整圆编程 当XP、YP和ZP省略(终点与起点相同)并且圆心用I、J和K指定时,即指定了一个360°的圆弧(整圆)。

例如:G02 I_;指定一个整圆。

(5)圆弧半径 圆弧和包含该圆弧的圆的中心之间的距离可以用该圆的半径R指定,以代替I、J和K,在这种情况下,要考虑小于180°的圆弧和大于180°的圆弧的问题。如图4-12所示,当指定小于或等于180°的圆弧时,半径R值为正;当指定大于180°的圆弧时,半径R值为负。如果XP、YP和ZP全都省略,即终点和起点位于相同位置,并且用R指定时,则编了一个0°的圆弧。

(6)进给速度 圆弧插补中的进给速度等于由F代码指定的进给速度,并且沿圆弧的进给速度(圆弧的切线进给速度)被控制为指定的进给速度。指定的进给速度和刀具的实际进给速度之间的误差小于±2%,但是,该进给速度是在加上刀具半径补偿之后沿圆弧测量的。

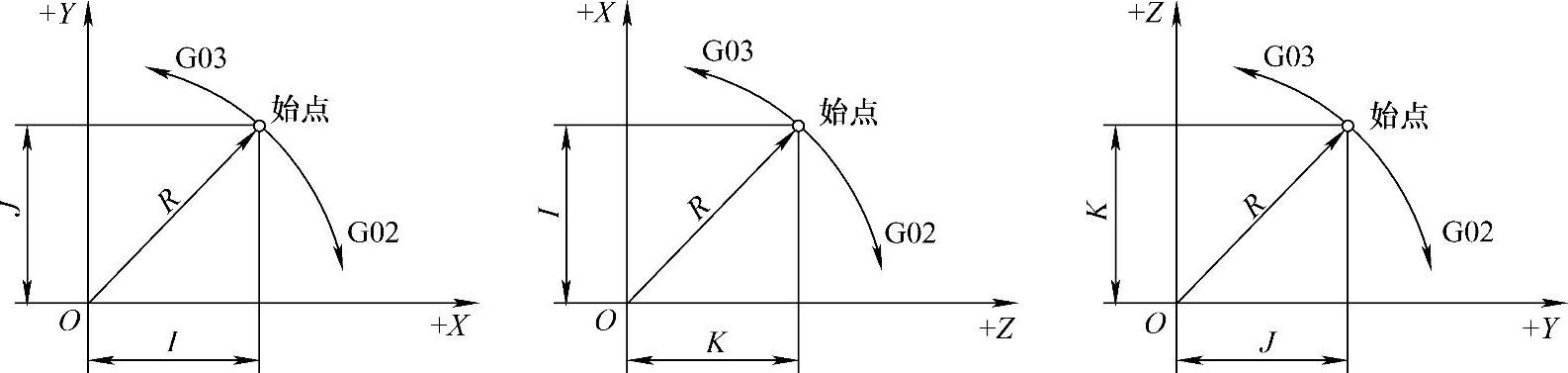

图4-11 圆弧插补图

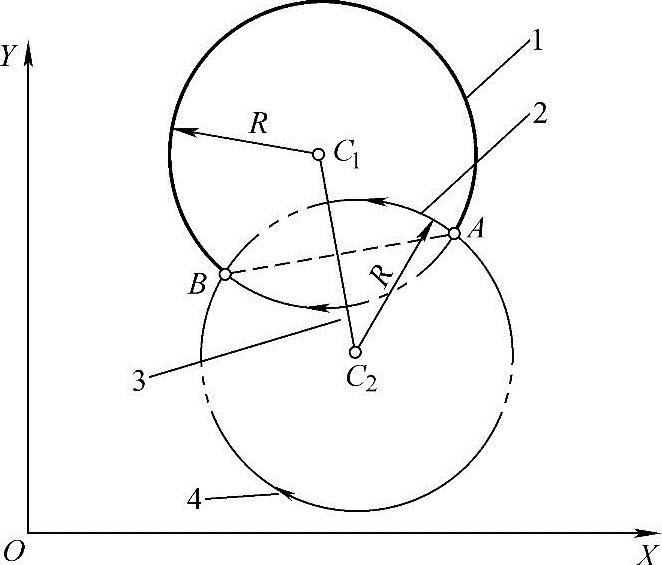

图4-12 相同半径的四种不同圆弧

1、4—圆弧>180° 2、3—圆弧≤180°

A—起点 B—终点 C1C2—圆心(www.daowen.com)

4.限制

1)如果地址I、J、K和R同时指定,用地址R指定的圆弧优先,其余被忽略。

2)如果指令了不包含在指定平面内的轴,则显示报警。

5.编程举例

1)编程举例1:如图4-12所示,A为圆弧起点,B为圆弧终点,对于一个相同数值的R,则有四种不同的圆弧通过这两个点,其编程格式分别如下:

圆弧1:G03 X_Y_R-_;

圆弧2:G03 X_Y_R+_;

圆弧3:G02 X_Y_R+_;

圆弧4:G02 X_Y_R-_;

2)编程举例2:用G02、G03指令对图4-13所示的圆弧进行编程,刀具从ABC切削,其程序为:

①采用G90时(绝对值编程)

G92 X200 Y40(Z0);定刀尖起点A

G90 G03 X140 Y100 I-60(J0) F100;AB

G02 X120 Y60 I-50(J0);BC

或G92 X200 Y40;

G90 G03 X140 Y100 R60 F100;

G02 X120 Y60 R50;

②采用G91时(增量值编程)

G92 X200 Y40;

G91 G03 X-60 Y60 I-60(J0)F100;

G02 X-20 Y-40 I-50(J0);

或 G91 X200 Y40;

G91 G03 X-60 Y60 R60 F100;

G02 X-20 Y-40 R50;

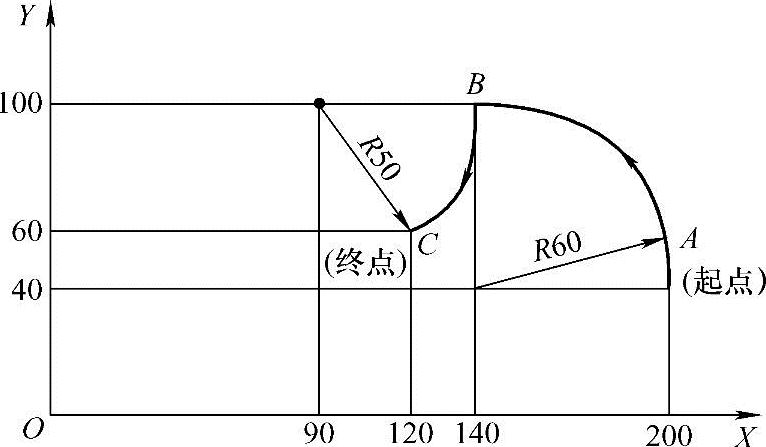

图4-13 圆弧编程举例
