CNC机床工艺优化:使用G54-G59指令设定

1.G54~G59指令的用法

用MDI键盘可设定六个工件坐标系G54~G59,在程序中通过指定其中一个G代码,可以选择六个中的一个。

G54:选择工件坐标系1

G55:选择工件坐标系2

G56:选择工件坐标系3

G57:选择工件坐标系4

G58:选择工件坐标系5

G59:选择工件坐标系6

开机并返回参考点之后,建立工件坐标系1~6,系统初始默认为G54。(www.daowen.com)

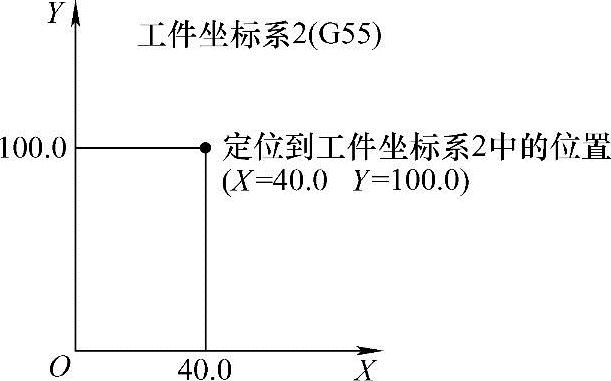

【例4-1】 G90 G55 G00 X40.0 Y100.0;刀具定位到工件坐标系2中的位置,如图4-1所示。


图4-1 刀具定位到工件坐标系2中的位置

2.G92指令与G54~G59指令使用区别

工件坐标系是编程人员为了编程方便,人为设定的坐标系。G92指令与G54~G59指令都是用于设定工件坐标系的,两者区别如下:

1)G92指令是通过程序来设定工件坐标系的,其设定的工件原点与当前刀具所在的起始位置有关;这一工件原点在机床坐标系中的位置是随当前刀具位置的不同而改变的。因此,只有通过对刀,把刀具刀位点准确移到程序要求的位置上,方可执行程序进行加工,否则后果不堪设想。而G54~G59指令是通过CRT/MDI操作面板在参数设置方式下设定工件坐标系的,其设定的工件原点与刀具当前位置无关。

2)G92指令设定的工件原点与当前刀具所在的起始位置有关,而G54~G59设定的工件原点在机床坐标系中的位置是不变的,即使系统断电后也不破坏,再次开机后仍然有效。而且用G54~G59建立工件坐标系不像G92那样需要在程序段中给出预置寄存的坐标值,操作者在安装工件后,通过对刀测量出刀具刀位点定位于工件原点时所在机床坐标系中的坐标值,即测出刀补值;将刀补值输入工件坐标偏置存储器中,以后系统在执行程序时,就可以按照工件坐标系中的坐标值来运动了。

3)G92指令程序段,只是设定工件坐标系,执行该指令后才建立了工件坐标系,确定了刀具起始点在工件坐标系中的坐标值,并不产生任何移动;而G54~G59指令可以和G00等指令组合,在相应的工件坐标系中进行移动。
