准备功能是程序编制中的核心内容,只有熟练掌握其使用方法,才能更好地编制程序。

准备功能也称G功能或G代码,主要用来指令机床或数控系统建立起某种工作方式。G功能由地址符G及其后的数字组成。

1.G代码分为两类

1)非模态G代码。G代码只在指令它的程序段中有效。

2)模态G代码。在指令同组其他G代码前该G代码一直有效。

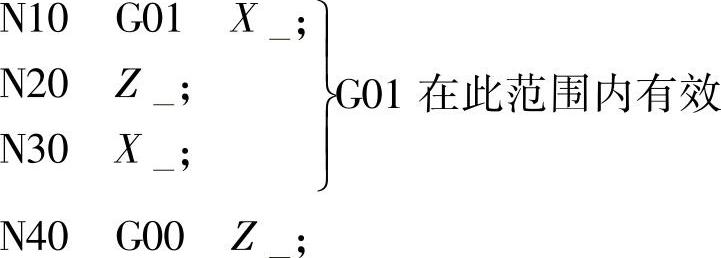

例:G01和G00是01组的模态G代码。


2.关于G代码说明

1)如果设定参数NO.3402的第6位CLR,电源接通或复位时使CNC进入清除状态,此时的模态G代码如下:

①模态G代码处在表4-1中用★指示。

②当电源接通或复位而使系统为清除状态时,原来的G20或G21保持有效。

③用参数NO.3402的第7位设置电源接通时可以是G22或G23。另外,将CNC复位为清除状态时G22和G23保持不变。

④设定参数NO.3402的第0位(G01),决定是G00或G01有效。

⑤设定参数NO.3402的第3位(G91),决定是G91或G90有效。(www.daowen.com)

⑥设定参数NO.3402的第1位(G18)和第2位(G19),决定是G17、G18或G19。

2)除了G10和G11以外,00组的G代码都是非模态G代码。

3)当指定了没有列在G代码表中的G代码或指定了未选择功能的G代码时,输出P/S报警(010号)。

4)不同组的G代码能够在同一程序段中指定。如果在同一程序段中指定了多个同组G代码,则仅执行最后指定的G代码。

5)如果在固定循环中指令了01组的G代码,就像指定了G80指令一样取消固定循环。01组G代码不受固定循环G代码的影响。

6)G代码按组号显示。

7)根据参数NO.5431第0位(MDL)的设定,G60的组别可以转换(当MDL=0时,G60为00组G代码,当MDL=1时,G60为01组G代码)。

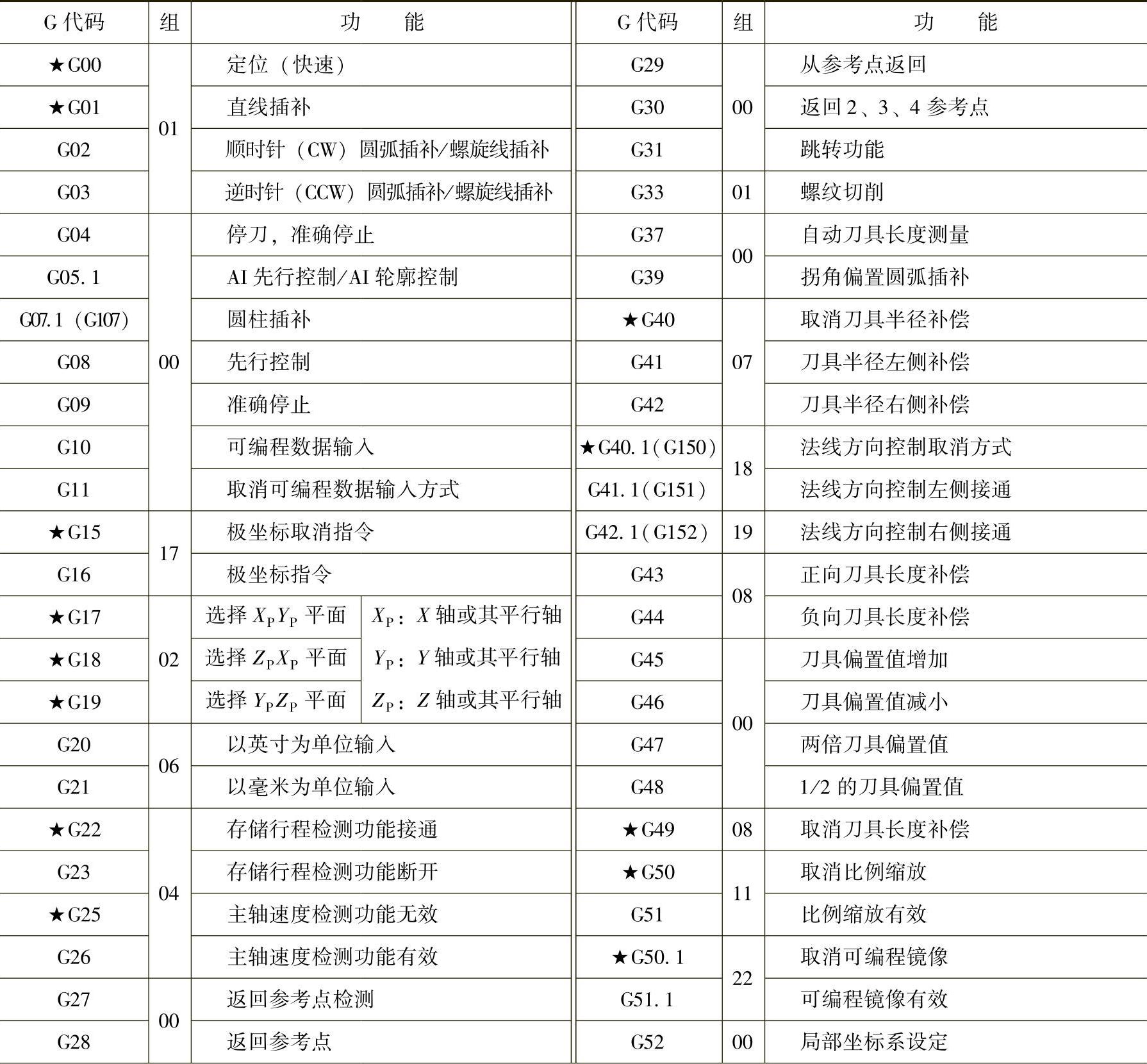

FANUC 0i-MC系统G代码见表4-1。

4-1FANUC0i-MC系统G代码

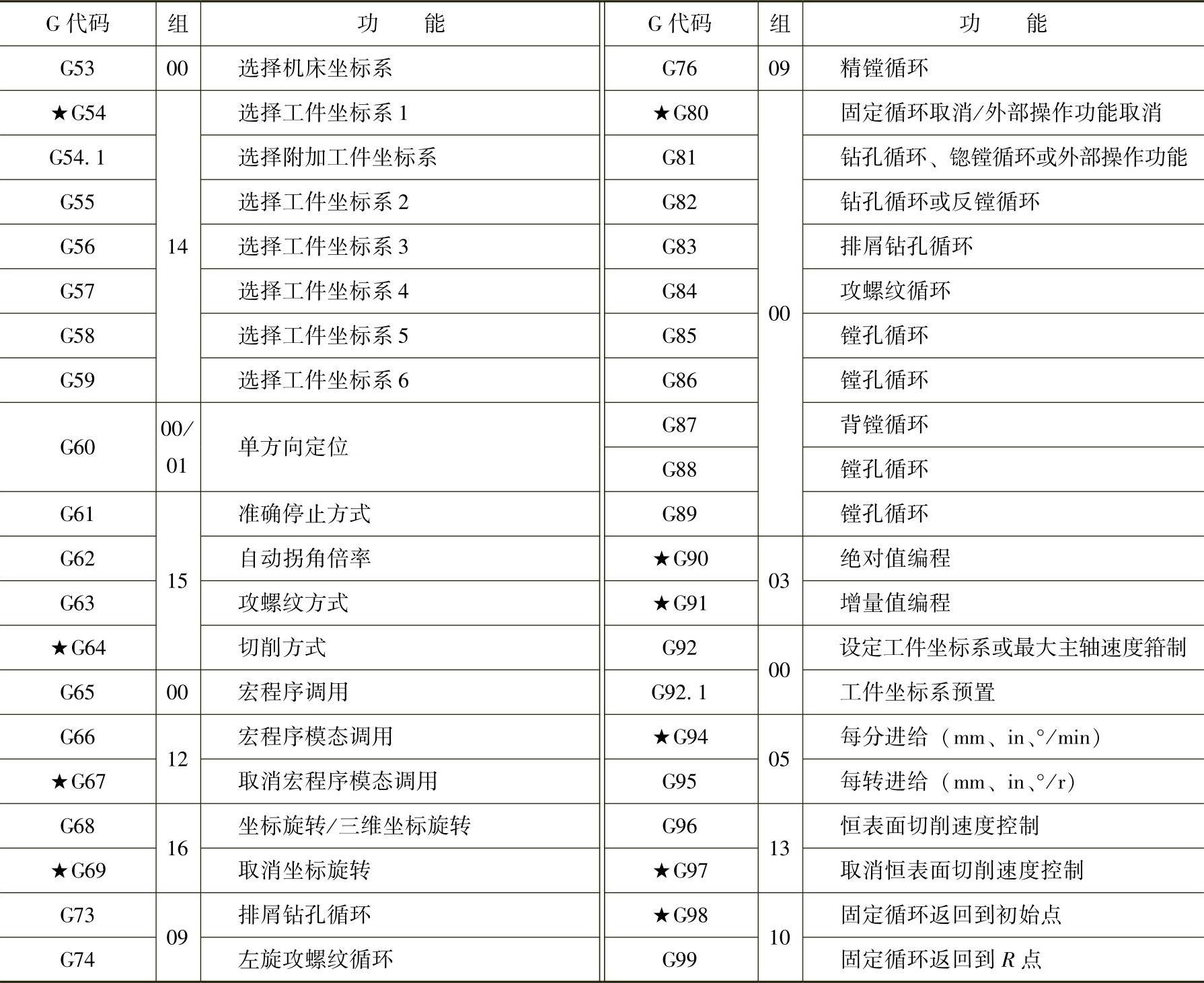

(续)
