在图13.1.9所示的模具中，设计模具时创建了一个滑块，在开模时必须抽取滑块，才能将上、下模开启。下面介绍该模具型腔的设计过程。

图13.1.9 带滑块的模具型腔设计

Task1.新建一个模具制造模型，进入模具模块

Step1.将工作目录设置至D:\creo3.3\work\ch13.01.03。

Step2.新建一个模具型腔文件，命名为panel_mold，并选取模板。

Task2.建立模具模型

模具模型主要包括参考模型（RefModel）和坯料（Workpiece），如图13.1.10所示。

Stage1.引入参考模型

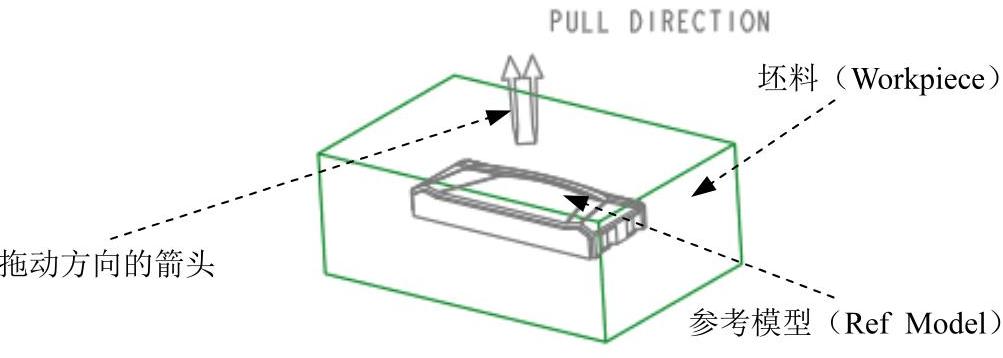

图13.1.10 模具模型

Step1.单击功能选项卡区域中的按钮，然后在系统弹出的列表中选择命令，系统弹出“打开”对话框。

Step2.从弹出的“打开”对话框中，选取三维零件模型panel.prt作为参考零件模型，并将其打开。

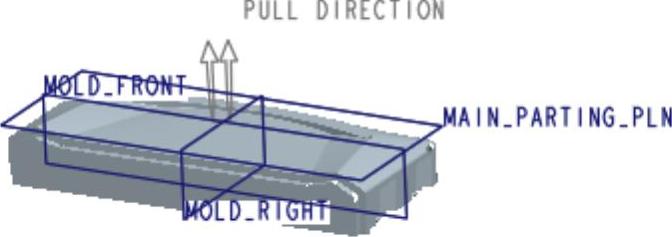

Step3.定义约束参考模型的放置位置。在操控板中单击按钮，在“放置”界面的“约束类型”下拉列表中选择，选取参考件的FRONT基准平面为元件参考，选取装配体的MAIN_PARTING_PLN基准平面为组件参考；在“约束类型”下拉列表中选择，选取参考件的RIGHT基准平面为元件参考，选取装配体的MOLD_RIGHT基准平面为组件参考；在“约束类型”下拉列表中选择，选取参考件的TOP基准平面为元件参考，选取装配体的MOLD_FRONT基准平面为组件参考。至此，约束定义完成，在操控板中单击按钮，完成参考模型的放置。

Step4.在系统自动弹出的“创建参考模型”对话框中单击按钮，完成后的结果如图13.1.11所示。

Stage2.定义坯料

Step1.单击功能选项卡区域中的按钮，然后在系统弹出的列表中选择命令，系统弹出“创建元件”对话框。

Step2.在弹出的“创建元件”对话框中，在区域选中单选项，在区域选中单选项，在文本框中输入坯料的名称wp，然后单击按钮。

Step3.在弹出的“创建选项”对话框中选中单选项，然后单击按钮。

Step4.创建坯料特征。单击功能选项卡区域中的按钮。此时系统弹出“拉伸”操控板；在出现的操控板中，确认“实体”按钮被按下，在绘图区中右击，从快捷菜单中选择命令。系统弹出对话框，然后选择参考模型MOLD_RIGHT基准平面作为草绘平面，草绘平面的参考平面为MAIN_PARTING_PLN基准平面，方位为；单击按钮，系统进入截面草绘环境，进入截面草绘环境后，系统弹出“参考”对话框，选取MOLD_FRONT基准平面和MAIN_PARTING_PLN基准平面为草绘参考，然后单击按钮，绘制图13.1.12所示的特征截面。完成特征截面的绘制后，单击“草绘”操控板中的“确定”按钮，在操控板中选取深度类型（对称），再在深度文本框中输入深度值400.0，并按回车键；在“拉伸”操控板中单击按钮，完成特征的创建。

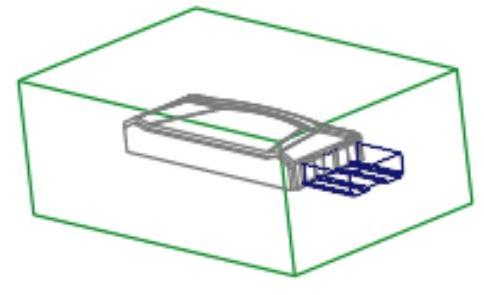

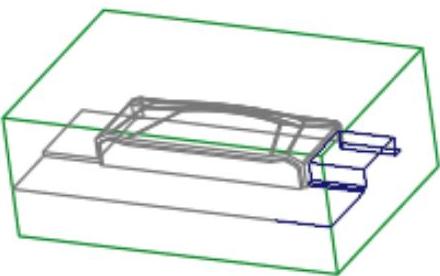

图13.1.11 放置后

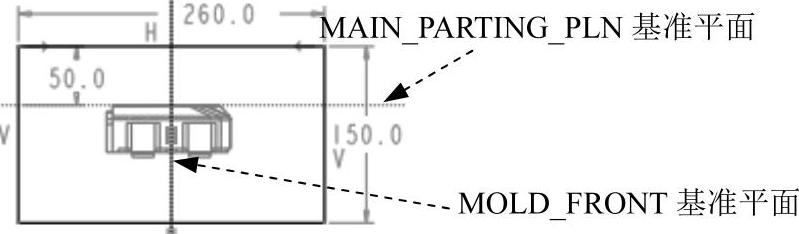

图13.1.12 截面草图

Task3.设置收缩率

Step1.单击功能选项卡按钮中的按钮，在弹出的菜单中单击后的，然后在弹出的菜单中单击按钮。

Step2.系统弹出“按尺寸收缩”对话框，确认区域的按钮被按下，在区域选中复选框，在区域的栏中输入收缩率值0.006，并按回车键，然后单击对话框中的按钮。

Task4.创建模具主分型曲面

Stage1.创建一条基准曲线

Step1.遮蔽坯料。选择功能选项卡区域中的“模具显示”按钮，系统弹出“遮蔽-取消遮蔽”对话框，在该对话框中按下按钮，在列表框中选取，再单击下方的按钮，最后单击按钮。

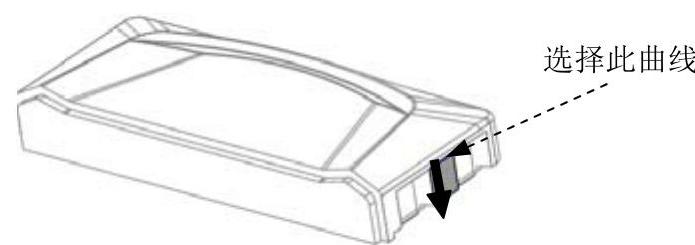

Step2.选择命令。单击功能选项卡按钮，在系统弹出的菜单中单击按钮后面的“小三角”按钮，在系统弹出的菜单中选择选项。系统弹出“曲线：通过点”操控板；在绘图区选取图13.1.13所示的两个点；在“曲线：通过点”操控板中单击按钮。

Stage2.采用复制法创建分型面

Step1.单击功能选项卡区域中的“分型面”按钮，系统弹出“分型面”功能选项卡。

Step2.在系统弹出的“分型面”功能选项卡中的区域单击“属性”按钮，在弹出的“属性”对话框中输入分型面名称main_ps，然后单击按钮。

Step3.通过曲面复制的方法，复制模型的外表面。操作方法如下：在屏幕右上方的“智能选取栏”中选择“几何”选项，按住Ctrl键，依次选取模型的外表面；单击功能选项卡区域中的“复制”按钮；单击功能选项卡区域中的“粘贴”按钮，系统弹出“曲面：复制”操控板；在“曲面：复制”操控板中单击按钮，复制的分型面结果如图13.1.14所示。

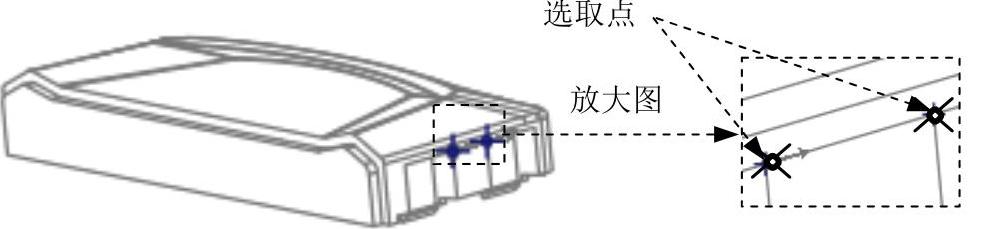

图13.1.13 选取点

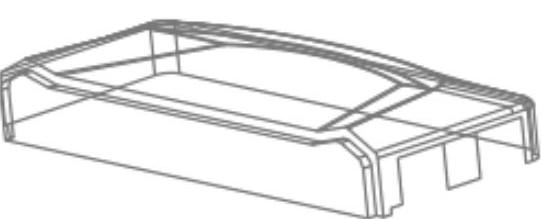

图13.1.14 复制分型面

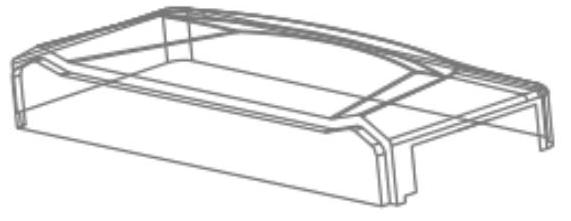

Step4.修剪复制的分型面。选取图13.1.15所示的修剪面组，从列表中选择项；单击功能选项卡区域中的按钮，此时系统弹出“曲面修剪”操控板；选取Stage1中创建的曲线为修剪对象，调整箭头方向如图13.1.15所示。在“曲线修剪”操控板中单击按钮，修剪后的结果如图13.1.16所示。

图13.1.15 选取修剪面组

图13.1.16 修剪后

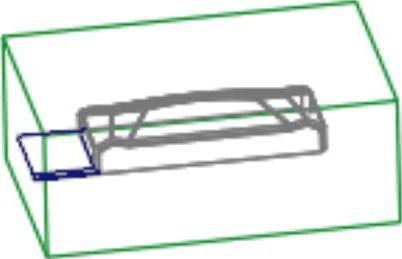

Step5.延伸复制的分型面边链1。取消坯料遮蔽并遮蔽参考模型；按住Shift键，选取图13.1.17所示的复制曲面边线（系统会自动加亮选取的边线）；单击功能选项卡区域的按钮，此时出现操控板；在操控板中按下按钮（延伸类型为至平面）；在系统的提示下，选取图13.1.17所示的表面为延伸的终止面；在操控板中单击按钮。完成后的延伸曲面如图13.1.18所示。

图13.1.17 定义延伸特征

图13.1.18 延伸后

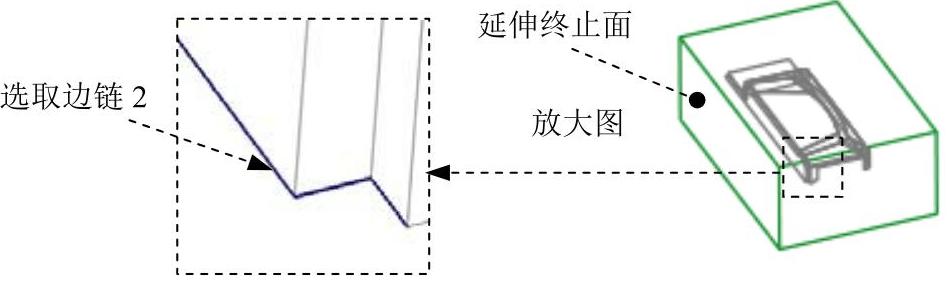

Step6.延伸复制的分型面边链2。按住Shift键，选取图13.1.19所示的复制曲面边线（系统会自动加亮选取的边线）；单击功能选项卡区域的按钮，此时出现“曲面延伸：曲面延伸”操控板；按下按钮（延伸类型为至平面）；在系统的提示下，选取图13.1.19所示的表面为延伸终止面；在操控板中单击按钮，完成后的延伸曲面如图13.1.20所示。

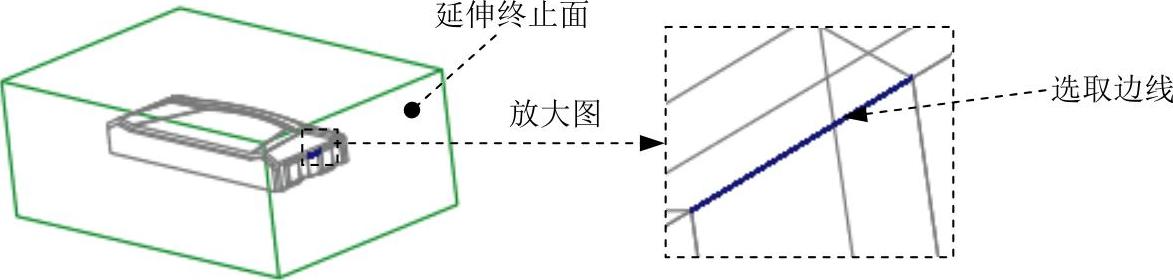

图13.1.19 定义延伸特征

图13.1.20 延伸后

Step7.延伸复制的分型面边链3。按住Shift键，选取图13.1.21所示的复制曲面边线（系统会自动加亮选取的边线）；单击功能选项卡区域的按钮，此时出现“延伸”操控板；按下按钮（延伸类型为至平面）；在系统的提示下，选取图13.1.21所示的表面为延伸终止面；完成后的延伸曲面如图13.1.22所示。

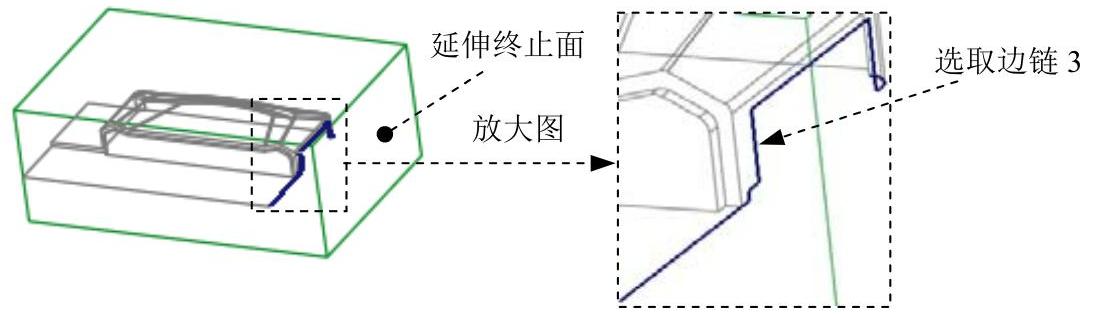

图13.1.21 定义延伸特征

图13.1.22 延伸后

Step8.延伸复制的分型面边链4。按住Shift键，选取图13.1.23所示的复制曲面边线（系统会自动加亮选取的边线）；单击功能选项卡区域的按钮，此时出现操控板。在操控板中按下按钮（延伸类型为至平面），在系统的提示下，选取图13.1.23所示的表面为延伸终止面，在操控板中单击按钮，完成后的延伸曲面如图13.1.24所示。

Step9.在“分型面”选项卡中单击“确定”按钮，完成分型面的创建。

图13.1.23 定义延伸特征

(www.daowen.com)

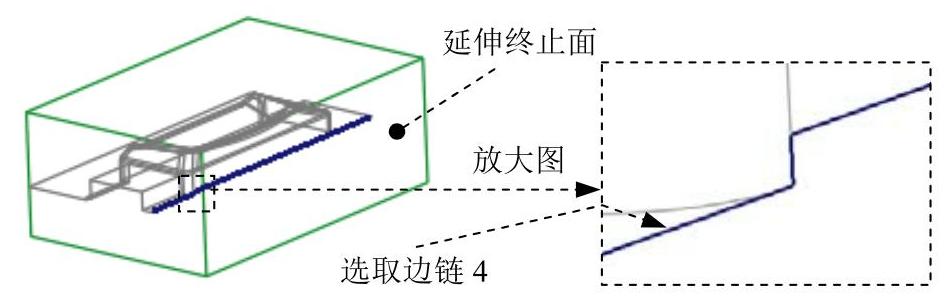

图13.1.24 延伸后

Task5.创建滑块分型曲面

Stage1.采用复制法创建分型面

Step1.单击功能选项卡区域中的“分型面”按钮，系统弹出“分型面”功能选项卡。

Step2.在系统弹出的“分型面”功能选项卡中的区域单击“属性”按钮，在“属性”对话框中输入分型面名称slide_ps，然后单击按钮。

Step3.通过曲面复制的方法，复制模型的外表面，操作方法如下：遮蔽坯料和主分型面；取消参考模型的遮蔽；选取图13.1.25所示的模型外表面；单击功能选项卡区域中的“复制”按钮；单击功能选项卡区域中的“粘贴”按钮，系统弹出“曲面：复制”操控板；在“曲面：复制”操控板中单击按钮。

Step4.修剪复制的分型面。选取图13.1.25所示的修剪面组，从列表中选择项；单击功能选项卡区域中的按钮，此时系统弹出“曲面修剪”操控板；选取Task4中创建的曲线为修剪对象，调整箭头方向如图13.1.26所示。在“曲线修剪”操控板中单击按钮。

图13.1.25 复制分型面

图13.1.26 选取修剪对象

Step5.通过曲面复制的方法，复制图13.1.27所示的模型的两个特征表面，操作方法如下：按住Ctrl键选取模型中的两个特征表面；单击功能选项卡区域中的“复制”按钮；单击功能选项卡区域中的“粘贴”按钮，系统弹出“曲面：复制”操控板；在“曲面：复制”操控板中单击按钮。

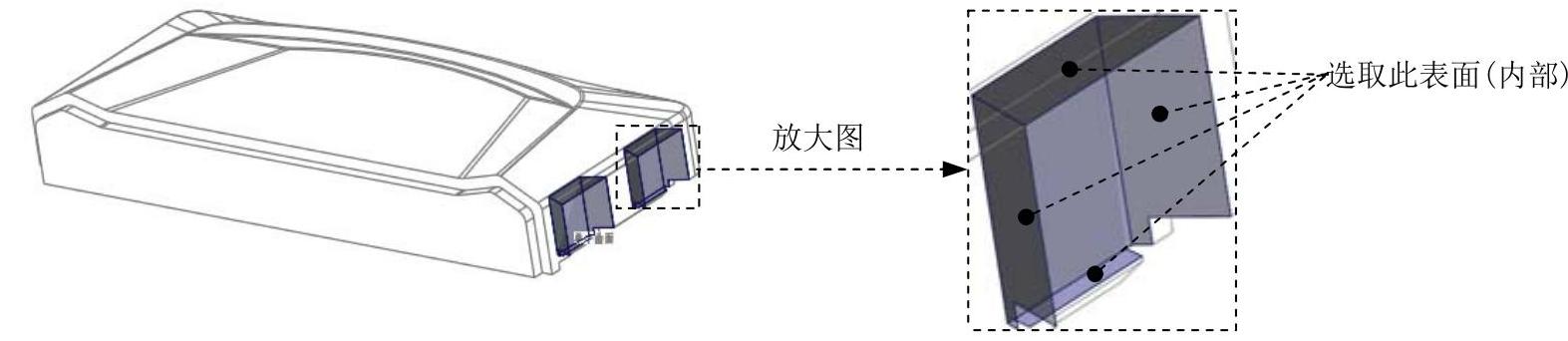

图13.1.27 模型内表面

Step6.将Step4创建的修剪曲面和Step5创建的复制曲面合并在一起。按住Ctrl键，选取Step4的修剪曲面和Step5的复制曲面；单击操控板中区域的按钮，此时系统弹出“合并”操控板；在操控板中单击按钮，在“选项”界面中选中单选项；在“合并”操控板中单击按钮；取消坯料的遮蔽。

Step7.延伸复制的滑块分型面。选取图13.1.28所示的复制曲面边线（系统会自动加亮选取的边线），从列表中选择项；单击功能选项卡区域中的按钮，此时系统弹出操控板。在操控板中单击按钮，在弹出的列表中单击按钮，此时系统弹出“链”对话框，在“链”对话框中选中单选项，然后选中单选项，单击对话框中的按钮，按下按钮（延伸类型为至平面），在系统的提示下，选取图13.1.28所示的表面为延伸终止面，在操控板中单击按钮，完成延伸曲面的创建。完成后的延伸曲面如图13.1.29所示。

Step8.在“分型面”选项卡中单击“确定”按钮，完成分型面的创建。

Task6.用主分型面创建上、下两个体积块

图13.1.28 定义延伸特征

图13.1.29 延伸后

Step1.取消主分型面的遮蔽。选择功能选项卡区域中的按钮命令，（即用“分割”的方法构建体积块）。

Step2.在菜单中，依次选择、和命令，此时系统弹出“分割”对话框和“选择”对话框。

Step3.在系统的提示下，选取主分型面，在“选择”对话框中单击按钮。在“分割”对话框中单击按钮。

Step4.系统弹出“属性”对话框，同时坯料中分型面上侧的部分变亮，如图13.1.30所示，然后输入体积块名称upper_vol，单击按钮。

Step5.系统再次弹出“属性”对话框，同时坯料中分型面下侧的部分变亮，如图13.1.31所示，然后输入体积块名称lower_vol，单击按钮。

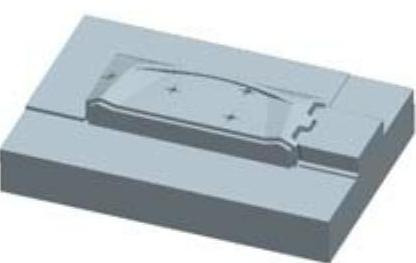

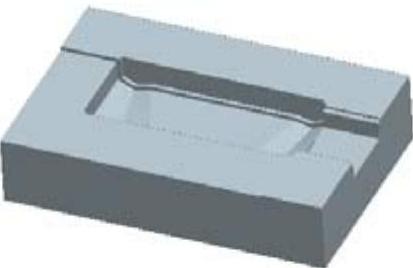

图13.1.30 着色后的上侧部分

图13.1.31 着色后的下侧部分

Task7.创建滑块体积块

Step1.选择功能选项卡区域中的按钮命令（即用“分割”的方法构建体积块）。

Step2.选择命令，此时系统弹出“搜索工具”对话框。

Step3.在系统弹出的“搜索工具”对话框中单击列表中的体积块，然后单击按钮，将其加入到列表中，再单击按钮。

Step4.用“列表选取”的方法选取分型面。在系统的提示下，将鼠标指针移至模型中滑块分型面的位置右击，从快捷菜单中选取命令；在系统弹出的“从列表中拾取”对话框中单击列表中的分型面，然后单击按钮；然后单击“选择”对话框中的按钮；系统弹出菜单，选中复选框，然后选择命令。

Step5.单击“分割”对话框中的按钮。

Step6.此时系统弹出“属性”对话框，同时体积块的滑块部分变亮，单击按钮，然后在对话框中输入名称slide_vol，着色后的滑块分型曲面如图13.1.32所示，单击按钮。

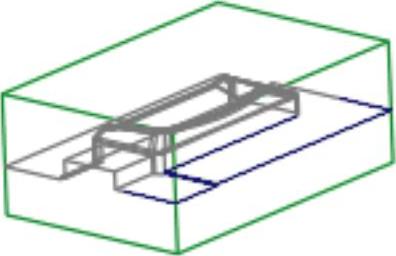

图13.1.32 滑块体积块

Task8.抽取模具元件及生成浇注件

浇注件命名为PANEL_MOLDING。

Task9.定义开模动作

Stage1.将参考零件、坯料、分型面在模型中遮蔽起来

Stage2.移动上模

Step1.单击功能选项卡区域中的“模具开模”按钮，系统弹出菜单管理器。

Step2.在弹出的菜单管理器中依次单击和命令。系统弹出“选择”对话框。

Step3.用“列表选取”的方法选取要移动的模具元件。在系统的提示下，先将鼠标指针移至模型中的上模位置，并右击，再选取快捷菜单中的命令；在系统弹出的“从列表中拾取”对话框中，单击列表中的上模模具零件，然后单击按钮；在“选择”对话框中单击按钮。

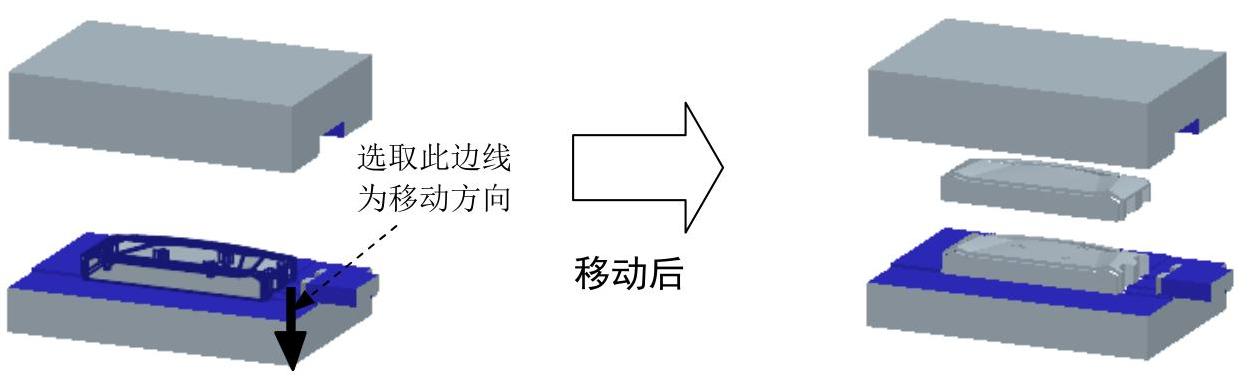

Step4.在系统的提示下，选取图13.1.33所示的边线为移动方向，然后在系统的提示下，输入要移动的距离值-200.0，按回车键。

Step5.在菜单中选择命令，完成上模的移动。

Stage3.移动滑块

参考Stage2步骤，在菜单中选择命令，选择滑块，移动方向如图13.1.34所示，移动距离值为50.0，按回车键，选择命令。

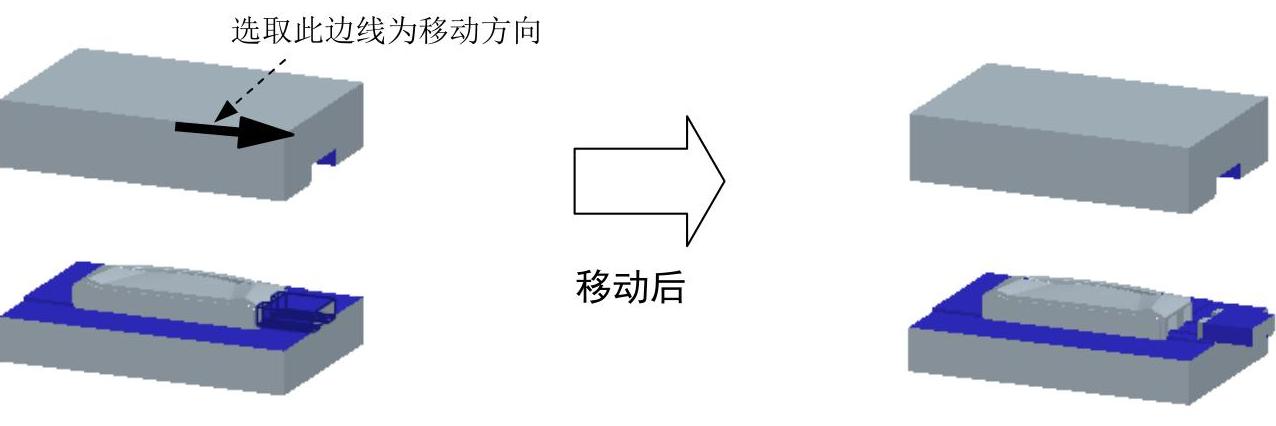

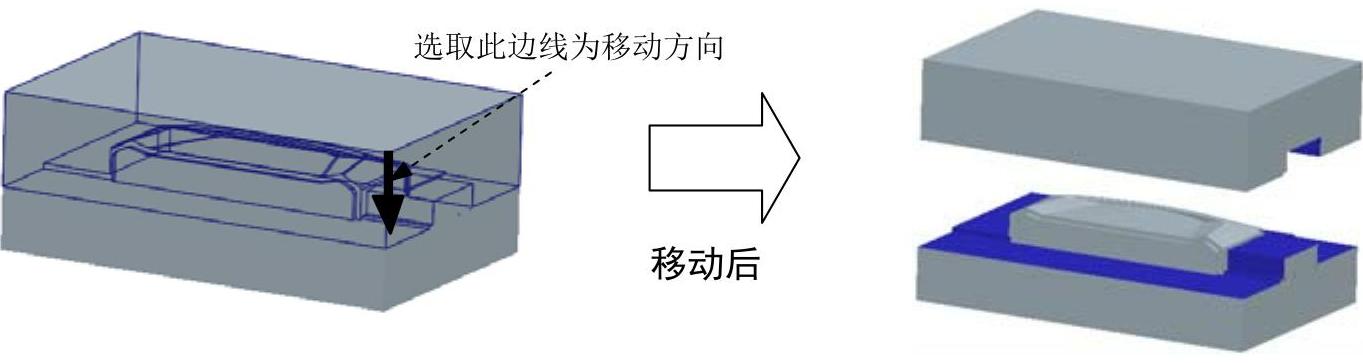

图13.1.33 移动上模

图13.1.34 移动滑块

Stage4.移动下模

Step1.参考Stage2步骤，在菜单中选择命令，下模的移动方向如图13.1.35所示，移动距离值为100.0，选择命令。

图13.1.35 移动铸件

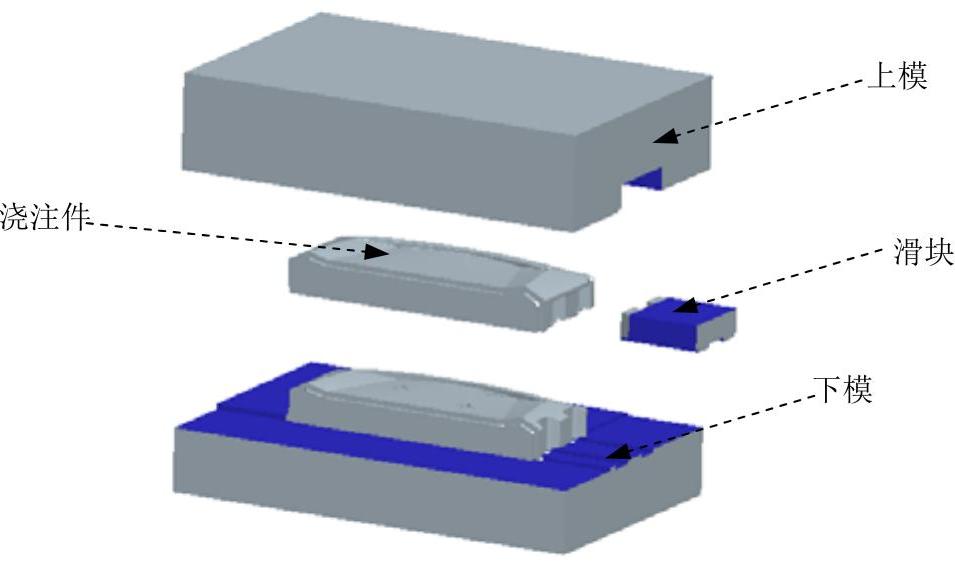

Step2.在菜单中选择命令，完成模具的开启。

Step3.保存文件。单击功能选项卡中区域的按钮，在系统弹出的下拉菜单中单击按钮，选择下拉菜单命令，完成带滑块的模具型腔设计。
