设计一个良好的冷却系统，可以缩短成型周期和提高生产效率。下面介绍冷却系统的一般创建过程。

Step1.显示模架。单击功能选项卡控制区域中的按钮，在弹出的快捷菜单中选择按钮。

Step2.创建冷却孔参考点。

（1）选择命令。单击功能选项卡区域中的“草绘”按钮，系统弹出“草绘”对话框。

（2）定义草绘平面，选取图12.3.48所示的表面为草绘平面，选取图12.3.48所示的工件侧面为参考平面，方向为。单击按钮，至此系统进入截面草绘环境。

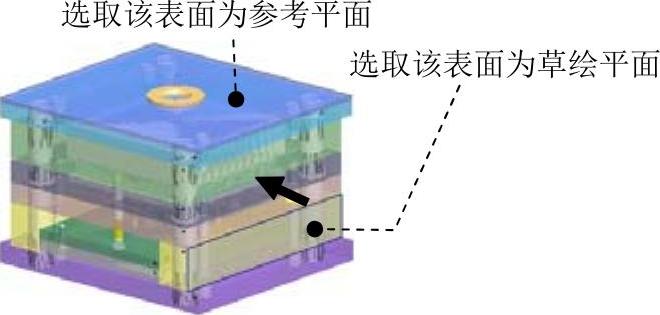

图12.3.48 定义草绘平面

（3）绘制截面草图。绘制图12.3.49所示的截面草图（八个点），完成截面的绘制后，单击“草绘”操控板中的“确定”按钮。

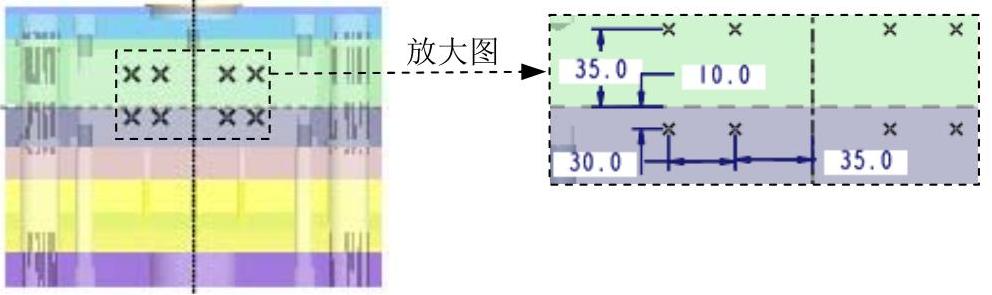

图12.3.49 截面草图

Step3.定义冷却孔。

（1）选择命令。单击功能选项卡控制区域中的按钮，系统弹出“冷却元件”对话框。(www.daowen.com)

（2）定义参考点。单击对话框中的按钮，系统弹出“选择”对话框，选取Step2创建的任意一点，单击按钮。

（3）定义参考曲面。单击对话框中的按钮，系统弹出“选择”对话框，选取图12.3.50所示的曲面为参考曲面。

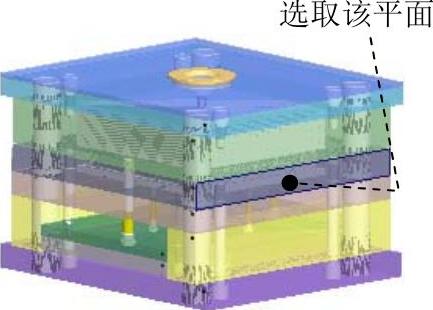

图12.3.50 定义参考曲面

（4）在对话框的下拉列表中选择9.0，在下拉列表中选择选项，在在对话框中输入数值0，在区域的文本框中输入数值400.0，如图12.3.51所示，单击“完成”按钮，结果如图12.3.52所示。

说明：创建的点具有关联性，所以系统可同时创建出8条冷却孔道。

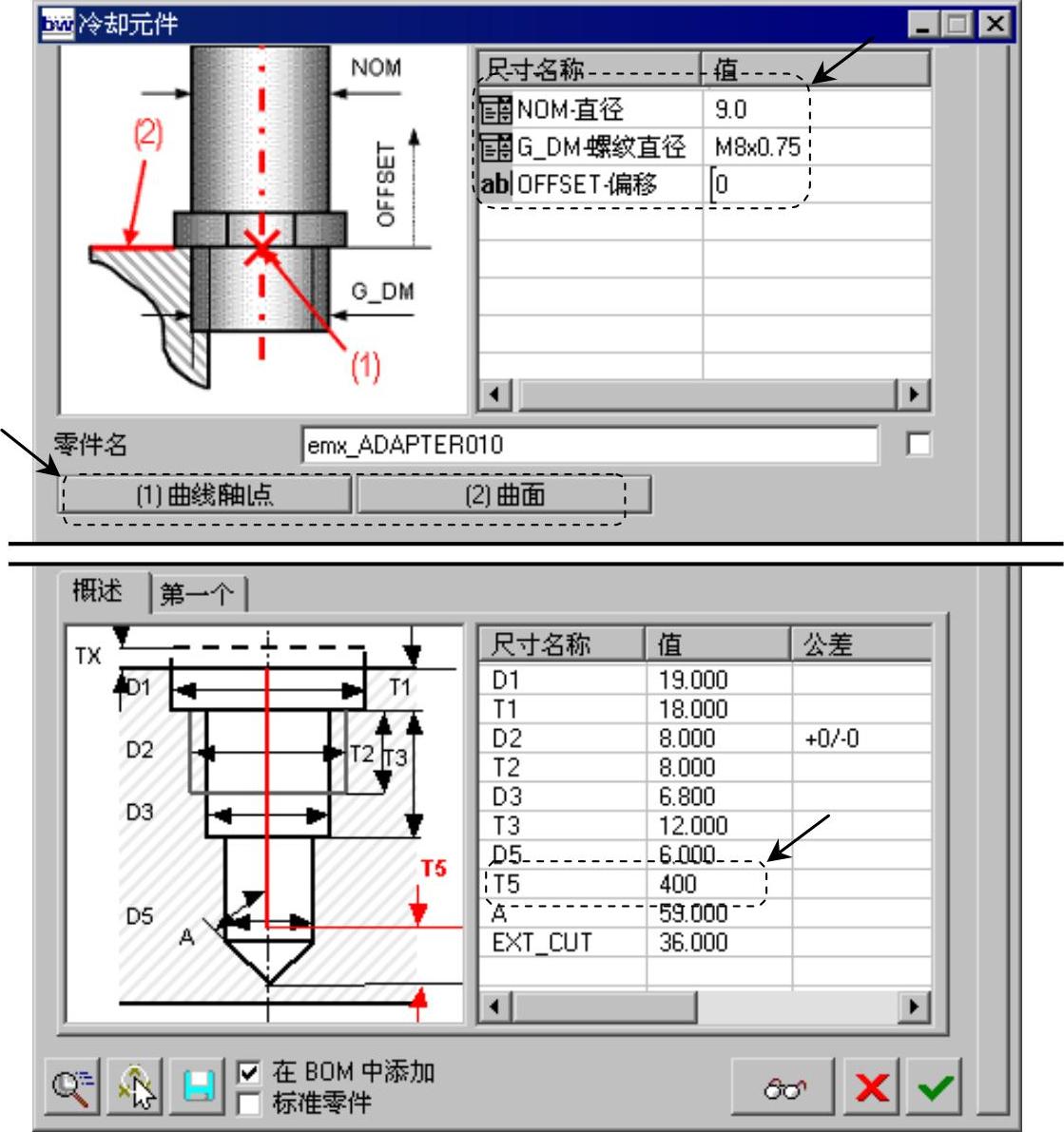

图12.3.51 “冷却元件”对话框

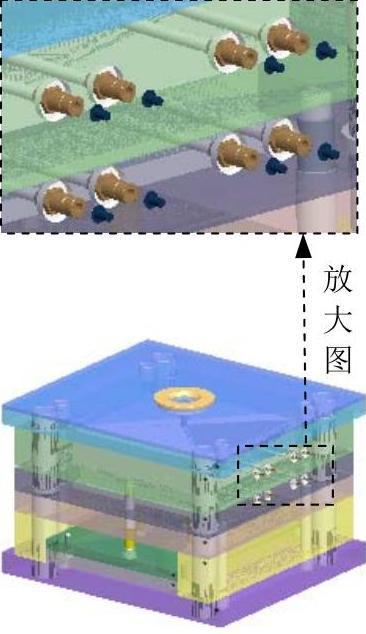

图12.3.52 定义冷却系统
