模具在闭合的过程中为了使推出机构回到原来位置，必须设计复位装置，即复位杆。设计复位杆时，要将它的头部设计到动、定模的分型上，在合模时，定模一接触复位杆，就将顶杆及顶出装置恢复到原来的位置。下面介绍复位杆的一般添加过程。

说明：创建复位杆与创建顶杆使用的命令相同。

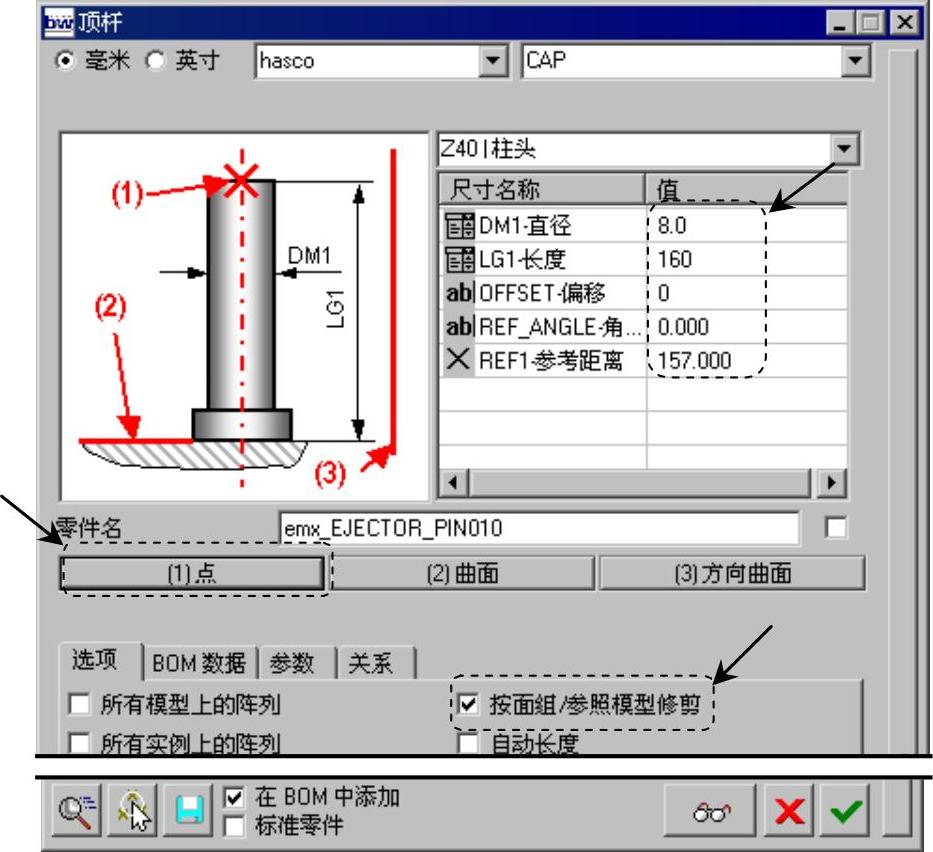

图12.3.22 “顶杆”对话框

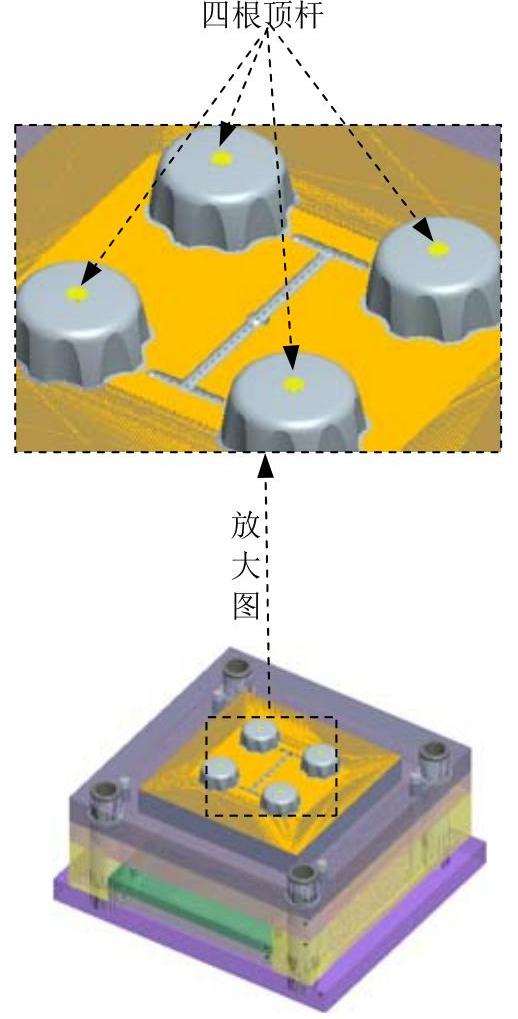

图12.3.23 定义顶杆

Step1.创建复位杆参考点。

（1）选择命令。单击功能选项卡区域中的“草绘”按钮，系统弹出“草绘”对话框。

（2）定义草绘平面。选取图12.3.24所示的表面为草绘平面，选取图12.3.24所示的工件侧面为参考平面，方向为。单击按钮，至此系统进入截面草绘环境。

（3）绘制截面草图。绘制图12.3.25所示的截面草图（两个点），单击功能选项卡区域中的“点”按钮，完成截面的绘制后，单击“草绘”操控板中的“确定”按钮。

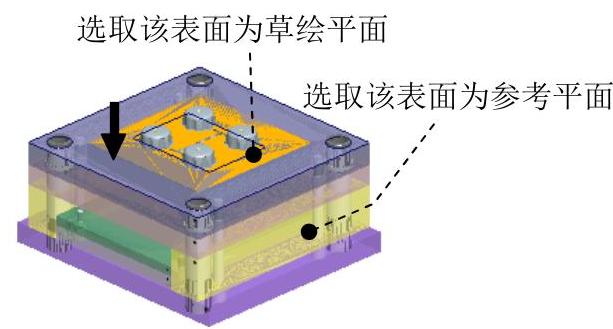

图12.3.24 定义草绘平面

(www.daowen.com)

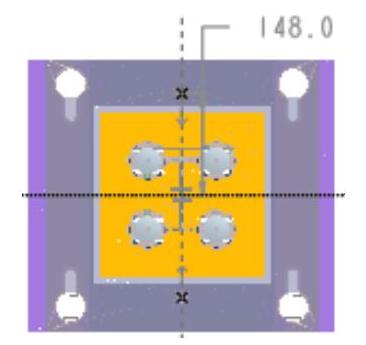

图12.3.25 截面草图

Step2.创建复位杆修剪面。

（1）复制曲面。在屏幕右下角的“智能选择栏”中选择“几何”选项。选取图12.3.24所示的草绘平面，单击功能选项卡区域中的“复制”按钮。单击“粘贴”按钮，在“曲面：复制”操控板中单击按钮。

（2）单击功能选项卡控制区域中的按钮后面的，在下拉菜单中选择按钮，系统弹出“顶杆修剪面”对话框，单击对话框中的按钮，系统弹出“选择”对话框，选取步骤（1）复制的曲面为复位杆修剪面，单击“选择”对话框中的按钮，单击“完成”按钮。

Step3.定义复位杆1。

（1）选择命令。单击功能选项卡控制区域中的按钮，系统弹出“顶杆”对话框。

（2）定义参考点。单击对话框中的按钮，系统弹出“选择”对话框，选取Step1创建的任意一点。

（3）定义复位杆直径和长度。在对话框中的下拉列表中选择16.0，取消选中复选框，在下拉列表中选择160，在对话框中选中复选框。单击“完成”按钮。

（4）根据系统的提示，依次在“选择”对话框中单击按钮。结果如图12.3.26所示，然后将复制的曲面隐藏。

说明：创建的点具有关联性，所以系统可同时创建出两根复位杆。

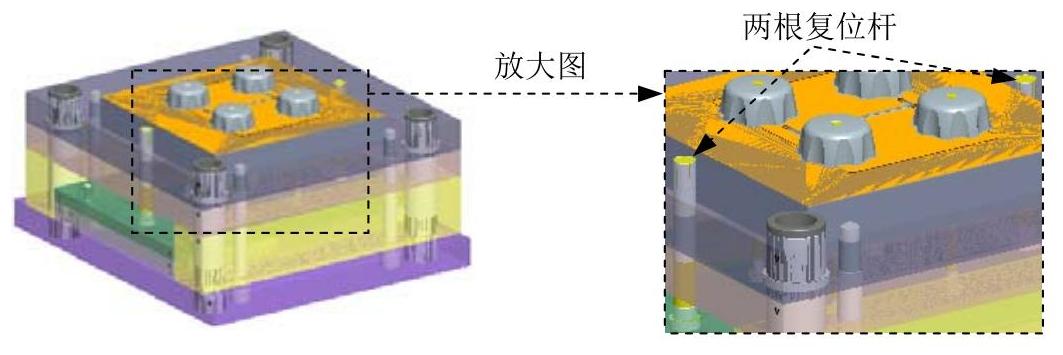

图12.3.26 定义复位杆
