顶杆是指开模后塑件在顶出零件的作用下通过一次动作将塑件从模具中脱出。下面介绍顶杆的一般添加方法。

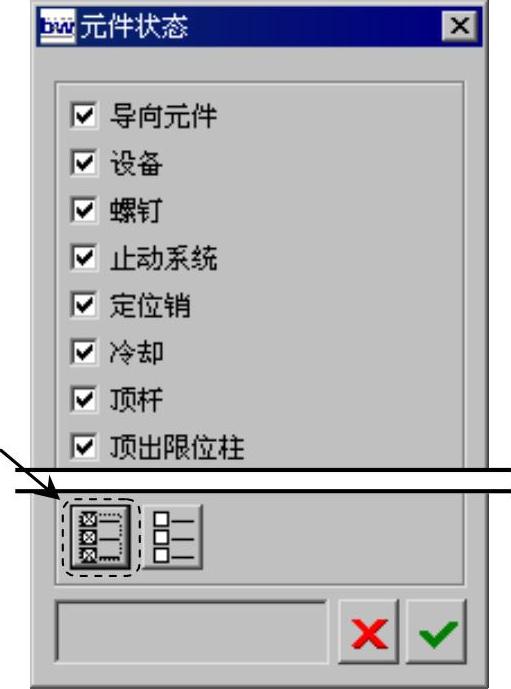

图12.3.15 “元件状态”对话框


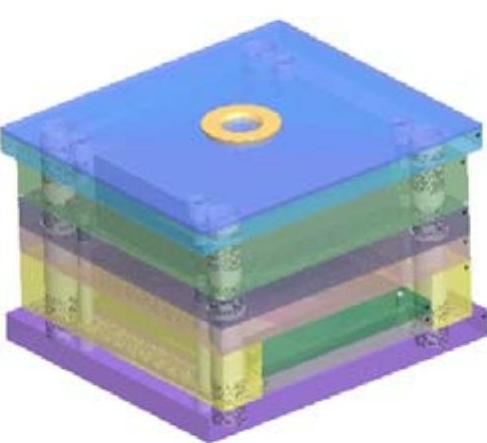

图12.3.16 添加标准元件

Step1.显示动模。单击978-7-111-47285-8-Chapter12-82.jpg功能选项卡978-7-111-47285-8-Chapter12-83.jpg控制区域中的978-7-111-47285-8-Chapter12-84.jpg按钮,在弹出的快捷菜单中选择978-7-111-47285-8-Chapter12-85.jpg

Step2.创建基准平面。单击978-7-111-47285-8-Chapter12-86.jpg功能选项卡978-7-111-47285-8-Chapter12-87.jpg区域中的“平面”按钮978-7-111-47285-8-Chapter12-88.jpg,以图12.3.17所示的表面为偏移参考平面,偏移方向朝上,偏移距离值为30.0,单击978-7-111-47285-8-Chapter12-89.jpg按钮。

Step3.创建顶杆参考点。

(1)选择命令。单击978-7-111-47285-8-Chapter12-90.jpg功能选项卡978-7-111-47285-8-Chapter12-91.jpg区域中的“草绘”按钮978-7-111-47285-8-Chapter12-92.jpg,系统弹出“草绘”对话框。

(2)定义草绘平面。在模型树界面中,选择978-7-111-47285-8-Chapter12-93.jpg978-7-111-47285-8-Chapter12-94.jpg978-7-111-47285-8-Chapter12-95.jpg命令,在系统弹出的“模型树项”对话框中选中978-7-111-47285-8-Chapter12-96.jpg复选框,然后单击978-7-111-47285-8-Chapter12-97.jpg按钮,在模型树中选择Step2中创建的基准平面为草绘平面978-7-111-47285-8-Chapter12-98.jpg,选取图12.3.18所示的工件侧面为参考平面,方向为978-7-111-47285-8-Chapter12-99.jpg。单击978-7-111-47285-8-Chapter12-100.jpg按钮,至此系统进入截面草绘环境

(3)绘制截面草图。绘制图12.3.19所示的截面草图(四个点),单击978-7-111-47285-8-Chapter12-101.jpg功能选项卡978-7-111-47285-8-Chapter12-102.jpg区域中的“点”按钮978-7-111-47285-8-Chapter12-103.jpg,完成截面的绘制后,单击“草绘”操控板中的“确定”按钮978-7-111-47285-8-Chapter12-104.jpg

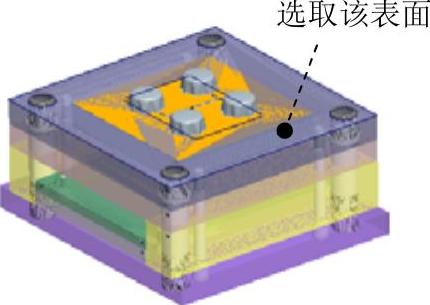

图12.3.17 定义偏移参考平面

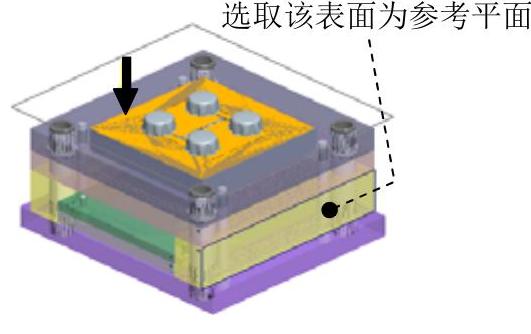

图12.3.18 定义草绘平面

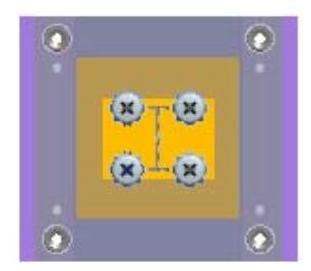

图12.3.19 截面草图

Step4.创建顶杆修剪面。

(1)复制曲面。在屏幕右下角的“智能选择栏”中选择“几何”选项。按住Ctrl键,选取图12.3.20所示的表面,单击978-7-111-47285-8-Chapter12-108.jpg功能选项卡978-7-111-47285-8-Chapter12-109.jpg区域中的“复制”按钮978-7-111-47285-8-Chapter12-110.jpg。单击“粘贴”按钮978-7-111-47285-8-Chapter12-111.jpg,在“曲面:复制”操控板中单击978-7-111-47285-8-Chapter12-112.jpg按钮。

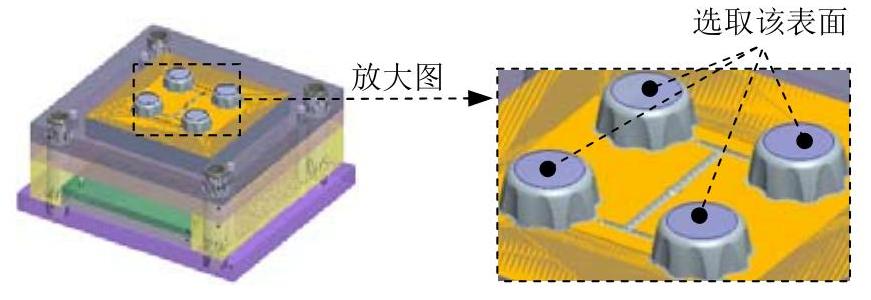

图12.3.20 复制曲面

(2)单击978-7-111-47285-8-Chapter12-114.jpg功能选项卡978-7-111-47285-8-Chapter12-115.jpg控制区域中的978-7-111-47285-8-Chapter12-116.jpg按钮后面的978-7-111-47285-8-Chapter12-117.jpg,在下拉菜单中选择978-7-111-47285-8-Chapter12-118.jpg按钮,系统弹出“顶杆修剪面”对话框,单击对话框中的978-7-111-47285-8-Chapter12-119.jpg按钮(图12.3.21),系统弹出“选择”对话框,选取步骤(1)复制的曲面为顶杆修剪面,单击“选择”对话框中的978-7-111-47285-8-Chapter12-120.jpg按钮,单击“完成”按钮978-7-111-47285-8-Chapter12-121.jpg

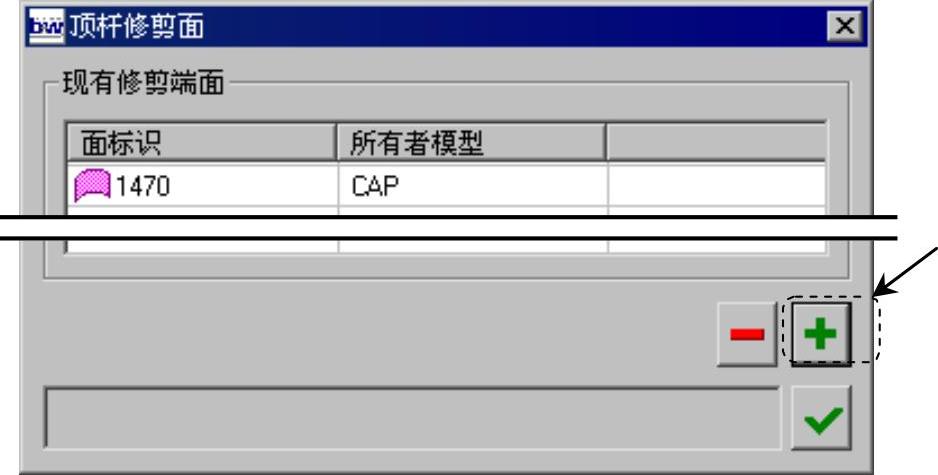

图12.3.21 “顶杆修剪面”对话框

Step5.定义顶杆。

(1)选择命令。单击978-7-111-47285-8-Chapter12-123.jpg功能选项卡978-7-111-47285-8-Chapter12-124.jpg控制区域中的978-7-111-47285-8-Chapter12-125.jpg按钮,系统弹出“顶杆”对话框。

(2)定义顶杆直径为8.0,取消选中978-7-111-47285-8-Chapter12-126.jpg复选框,定义顶杆长度为160.0,在对话框中选中978-7-111-47285-8-Chapter12-127.jpg复选框。

(3)定义参考点。单击对话框中的978-7-111-47285-8-Chapter12-128.jpg按钮,系统弹出“选择”对话框,选取Step3中创建的任意一点。如图12.3.22所示,单击“完成”按钮978-7-111-47285-8-Chapter12-129.jpg;结果如图12.3.23所示。

说明:创建的点具有关联性,所以系统可同时创建出四根顶杆。

(4)将视图切换至动模状态。单击978-7-111-47285-8-Chapter12-130.jpg功能选项卡978-7-111-47285-8-Chapter12-131.jpg控制区域中的978-7-111-47285-8-Chapter12-132.jpg按钮,在弹出的快捷菜单中选择978-7-111-47285-8-Chapter12-133.jpg,然后将复制的曲面隐藏。
