模具开启包括如下步骤。

（1）开模步骤1：打开模具。要移动的元件包含A板（a_plate）、上模型腔（upper_mold）、定座板（top_plate）以及六个定座板螺钉（top_plate_screw）。

（2）开模步骤2：顶出浇注件。要移动的元件包含浇注件（pad_molding）、下顶出板（eject_down_plate）、上顶出板（eject_up_plate）、六个顶出板螺钉（ej_plate_screw）、两个顶出杆（eject_pin）以及四个复位销钉（pin）。

（3）开模步骤3：浇注件落下。要移动的元件为浇注件（pad_molding）。

（4）开模步骤4：顶出杆复位。要移动的元件包含下顶出板（eject_down_plate）、上顶出板（eject_up_plate）、六个顶出板螺钉（ej_plate_screw）、两个顶出杆（eject_pin）以及四个复位销钉（pin）。

（5）开模步骤5：闭合模具。要移动的元件包含A板（a_plate）、上模型腔（upper_mold）、四个隔套（bush）、定座板（top_plate）以及六个定座板螺钉（top_plate_screw）。

下面介绍模具开启的操作过程。

Stage1.显示模具元件

取消上模、浇注件和模架上盖的遮蔽。

Stage2.定义开模步骤1

Step1.单击功能选项卡区域中的“模具开模”按钮，系统弹出“模具开模”菜单管理器，选择命令。

Step2.在模型树中选取要移动的模具元件。

（1）在系统的提示下，在模型树中按住Ctrl键，依次选取元件UPPER_MOLD.PRT、A_PLATE.PRT以及六个TOP_PLATE_SCREW.PRT。

（2）在“选择”对话框中单击按钮。

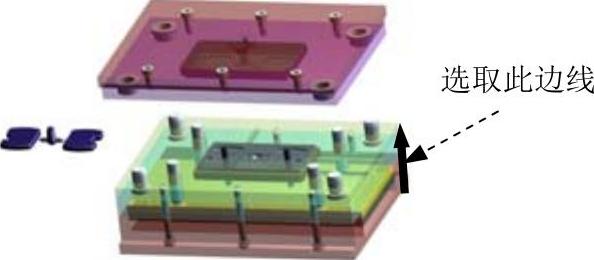

Step3.在系统的提示下，选取图11.2.77所示的边线定义移动方向，然后输入移动距离值-120，然后按回车键。

Step4.选择命令，结果如图11.2.78所示。

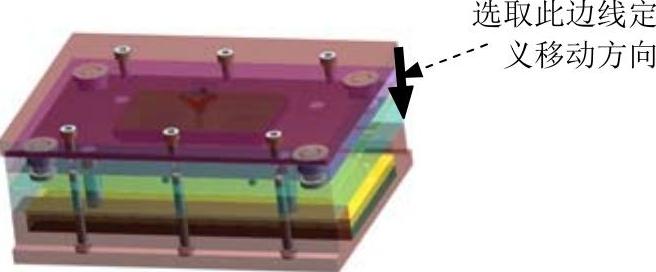

图11.2.77 定义移动方向

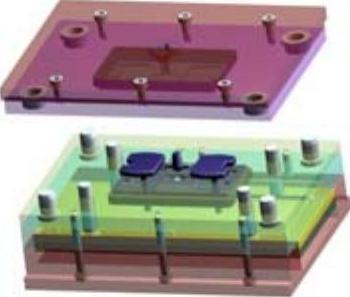

图11.2.78 移动后

Stage3.定义开模步骤2

Step1.选择命令。

Step2.选取移动元件。选取元件PAD_MOLDING.PRT、EJECT_DOWN_PLATE.PRT、六个EJ_PLATE_SCREW.PRT、EJECT_UP_PLATE.PRT、两个EJECT_PIN.PRT以及四个PIN.PRT。

Step3.定义移动方向（图11.2.79），移动距离值为14.0（如果相反则输入值-14.0），并按回车键，选择命令，结果如图11.2.80所示。

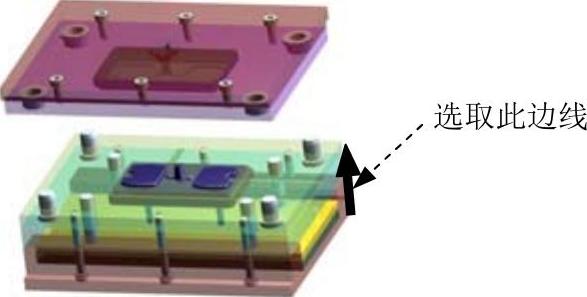

图11.2.79 定义移动方向

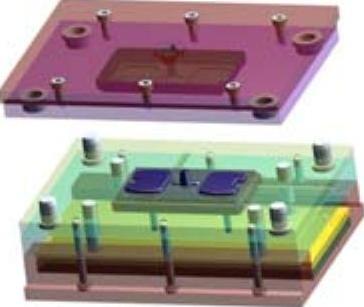

图11.2.80 移动后

Stage4.定义开模步骤3

Step1.选择命令。(www.daowen.com)

Step2.选取移动元件。要移动的元件为PAD_MOLDING.PRT。

Step3.定义移动方向（图11.2.81），移动距离值为-260，并按回车键，选择命令，移出后的状态如图11.2.82所示。

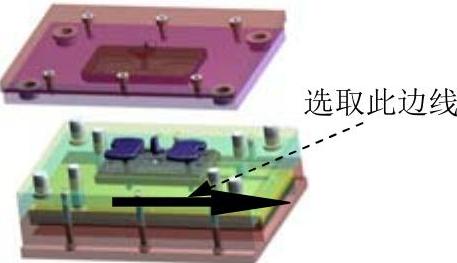

图11.2.81 定义移动方向

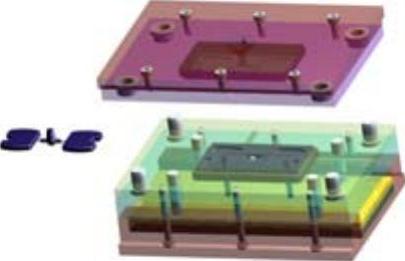

图11.2.82 移动后

Stage5.定义开模步骤4

Step1.选择命令。

Step2.选取移动元件。要移动的元件为EJECT_DOWN_PLATE.PRT、六个EJ_PLATE_SCREW.PRT、两个EJECT_PIN.PRT以及四个PIN.PRT。

Step3.定义移动方向（图11.2.83），移动距离值为-14.0，并按回车键，选择命令，移出后的状态如图11.2.84所示。

图11.2.83 定义移动方向

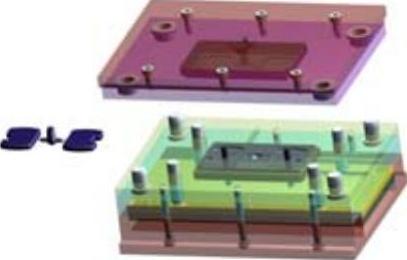

图11.2.84 移动后

Stage6.定义开模步骤5

Step1.选择命令。

Step2.要移动的元件与开模步骤1的移动元件一样（即依次选取元件UPPER_MOLD.PRT、A_PLATE.PRT以及六个TOP_PLATE_SCREW.PRT）。

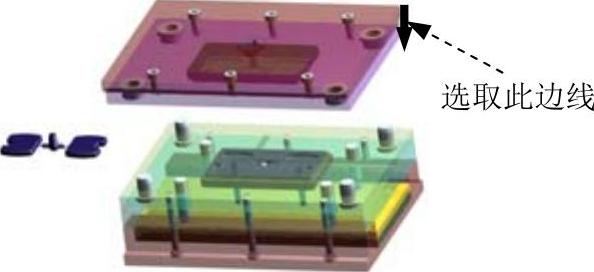

Step3.定义移动方向（图11.2.85），移动距离值为120.0，并按回车键，选择命令，移出后的状态如图11.2.86所示。

图11.2.85 定义移动方向

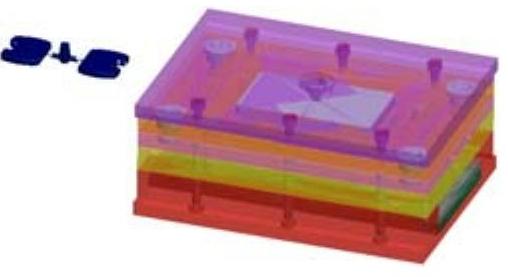

图11.2.86 移动后

Stage7.分解开模步骤

通过下面的操作，可以查看模具开启的每一步动作。

Step1.在菜单中选择命令。

Step2.在菜单中，选择命令。

Step3.选择命令。

Step4.选择下拉菜单命令。
