下面将切除图11.2.73所示的顶出销多余的长度。

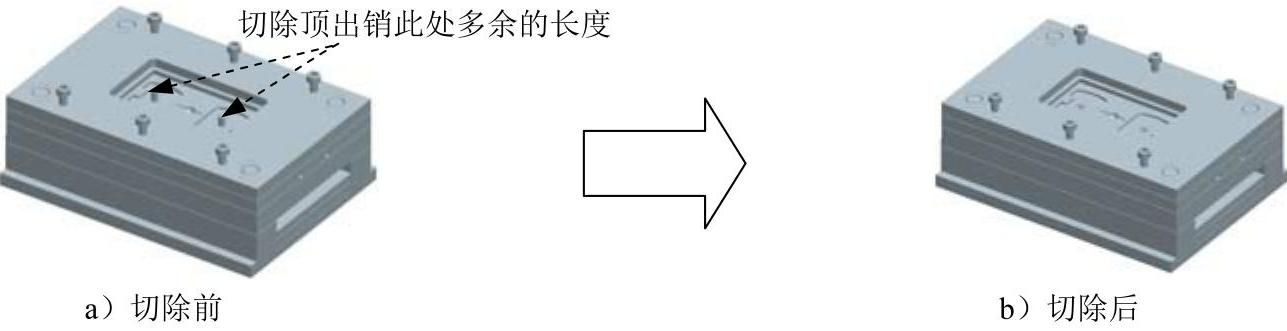

图11.2.73 切除顶出销
Step1.将视图设置到“主表示”状态。选择功能选项卡区域中的按钮,在弹出的菜单中单击,在“视图管理器”对话框中右击选项,选择命令,然后单击按钮。
Step2.在模型树中将进行激活,然后遮蔽模架的上盖和上模。
Step3.激活模型树中的位于上部的顶出销零件EJECT_PIN.PRT。
注意:在图11.2.74所示的视图方位中,此激活的顶出销位于左边(而不是右边)。
Step4.对顶出销零件进行剪切。
(1)单击功能选项卡区域中的按钮,此时系统弹出“拉伸”操控板,单击“移除材料”按钮。
(2)创建切削拉伸特征。设置草绘平面为图11.2.74所示的模型表面1,参考平面为模型表面2,方向为。
(www.daowen.com)

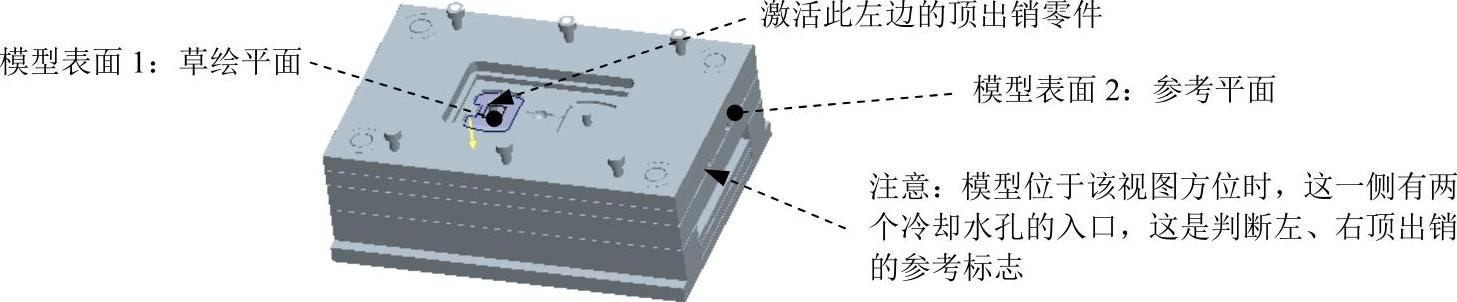

图11.2.74 定义草绘平面
(3)绘制截面草图。绘制图11.2.75所示的正方形草图。
(4)选取深度类型为(穿透),特征的拉伸方向为上(图11.2.76),特征的去材料的方向为里(图11.2.76)。
说明:由于左、右两个顶出销名称相同,为同一个零件,所以左边的顶出销切削后,右边的顶出销也同时被切掉。
图11.2.75 截面草图

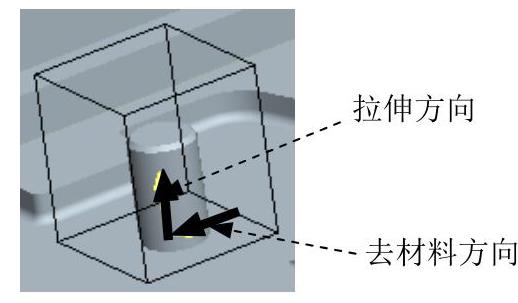

图11.2.76 方向箭头
Step5.在模型树中将进行激活。
