下面将在B板上创建图11.2.66所示的三个圆孔,作为通向下模型腔冷却水孔的过道,这三个圆孔须与对应的下模型腔冷却水孔相连,三个圆孔大小与相应冷却水孔的入口处的大小相同。
Stage1.在B板的侧面创建图11.2.67所示的两个圆孔
Step1.取消模架遮蔽。
Step2.从模型树中激活B_PLATE.PRT。
Step3.单击功能选项卡区域中的按钮,此时系统弹出“拉伸”操控板。

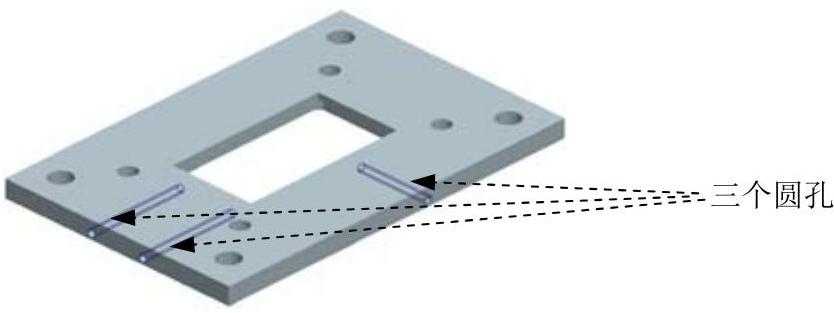

图11.2.66 在B板上创建三个圆孔

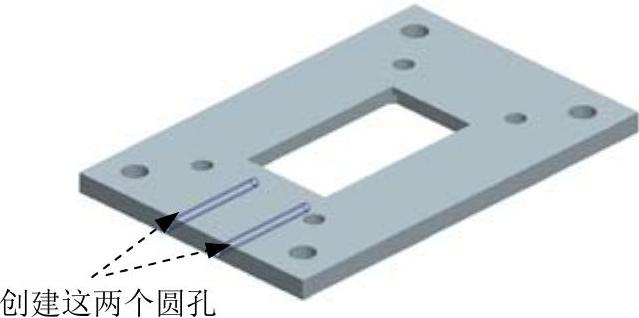

图11.2.67 在B板的侧面创建两个圆孔
Step4.创建拉伸特征。草绘平面为图11.2.68所示的模型表面1,参考平面为图11.2.68所示的模型表面2,方向为,截面草图为图11.2.69所示的两个圆(这两个圆为“投影”),选取深度类型为(到下一个),单击“移除材料”按钮,单击按钮。

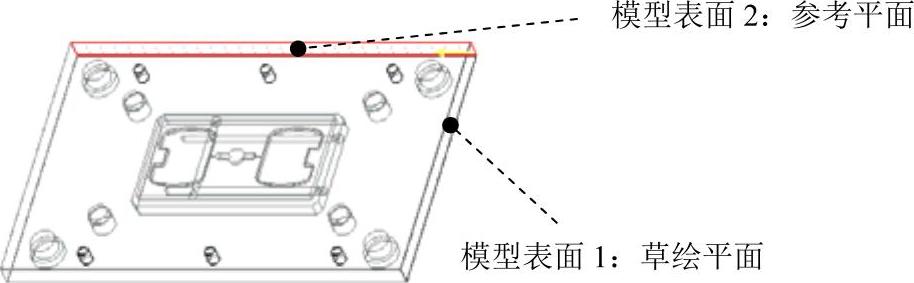

图11.2.68 定义草绘平面(www.daowen.com)

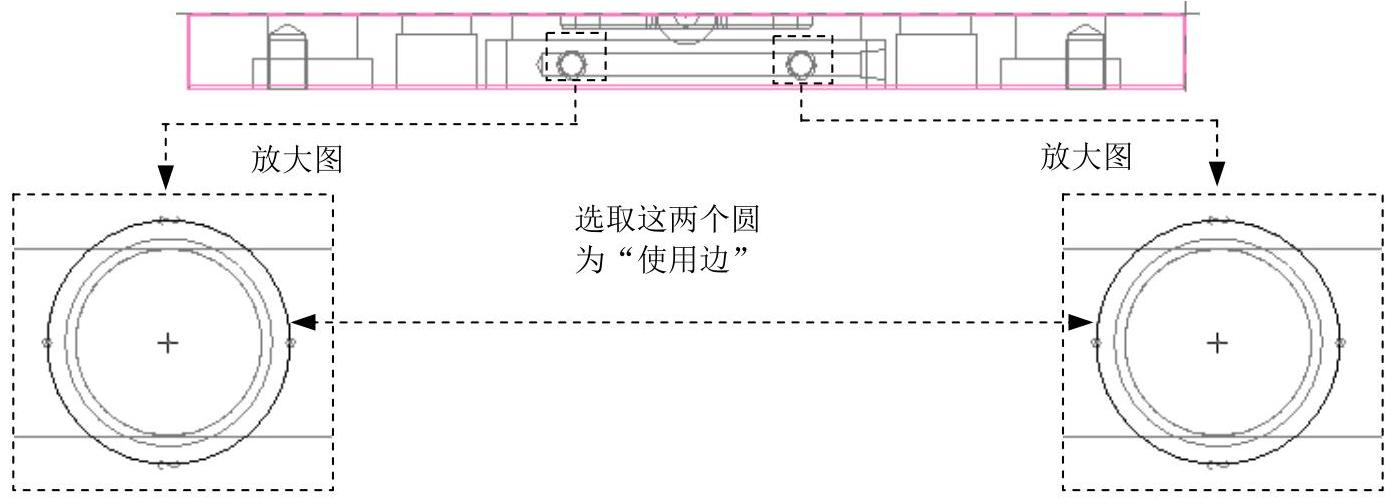

图11.2.69 截面草图
Stage2.在B板的前侧创建图11.2.70所示的一个圆孔

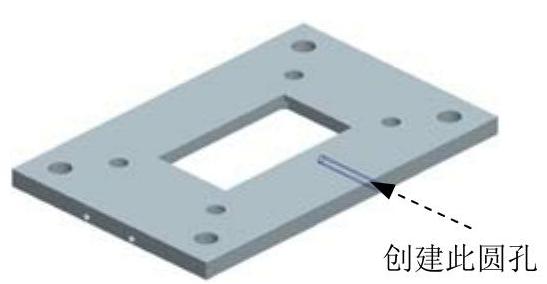

图11.2.70 在B板的前侧创建一个圆孔
Step1.单击功能选项卡区域中的按钮,此时系统弹出“拉伸”操控板。
Step2.创建拉伸特征。草绘平面为图11.2.71所示的模型表面1,参考平面为模型表面2,方向为,截面草图为图11.2.72所示的一个圆(此圆为“投影”),选取深度类型为(到下一个),单击按钮,单击“移除材料”按钮。

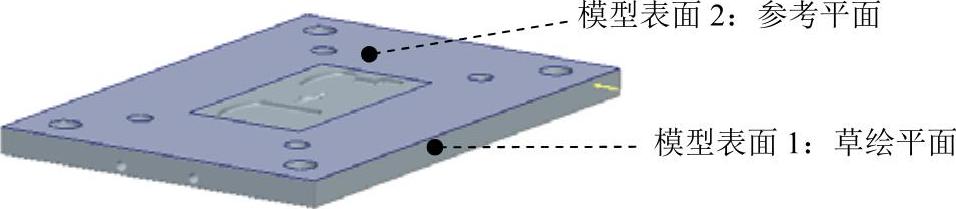

图11.2.71 定义草绘平面
图11.2.72 截面草图
