在模型腔中设计冷却水道:Task15优化方案

下面将在下模型腔中建立图11.2.57所示的三个圆孔,作为型腔冷却水道。

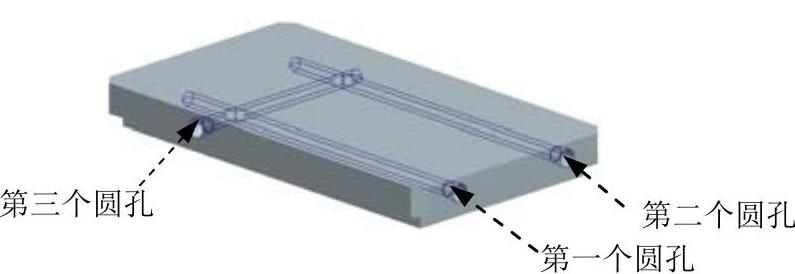

图11.2.57 创建型腔冷却水道

Stage1.创建第一个圆孔

Step1.将视图中的模架978-7-111-47285-8-Chapter11-366.jpg遮蔽,仅显示出下模。

Step2.创建图11.2.58所示的基准平面ADTM2,作为创建型腔冷却水道的草绘平面。单击978-7-111-47285-8-Chapter11-367.jpg功能选项卡978-7-111-47285-8-Chapter11-368.jpg区域中的“平面”按钮978-7-111-47285-8-Chapter11-369.jpg,选取图11.2.59所示的下模的背面为参考平面,偏移值为-5.0(如果方向相反则输入值5.0)。

Step3.在模型树中右击LOWER_MOLD.PRT,选择978-7-111-47285-8-Chapter11-370.jpg命令。

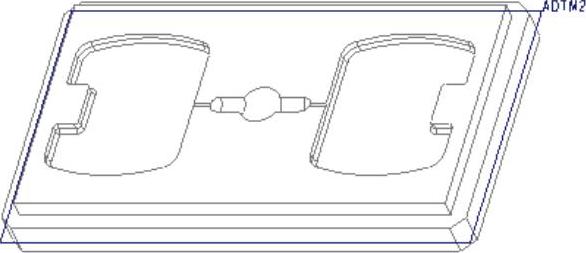

图11.2.58 创建基准平面ADTM2

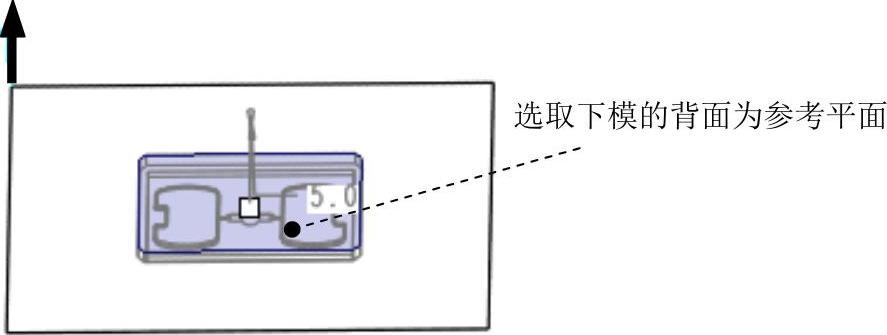

图11.2.59 选取参考平面

Step4.单击978-7-111-47285-8-Chapter11-373.jpg功能选项卡978-7-111-47285-8-Chapter11-374.jpg区域中的978-7-111-47285-8-Chapter11-375.jpg按钮。系统弹出“旋转”操控板。

Step5.创建旋转特征。草绘平面为ADTM2基准平面,参考平面为图11.2.60所示的模型的表面,方向为978-7-111-47285-8-Chapter11-376.jpg,选取图11.2.61所示的两条边线为参考,绘制图11.2.61所示的截面草图,选取旋转类型978-7-111-47285-8-Chapter11-377.jpg,旋转角度值为360°,单击“移除材料”按钮978-7-111-47285-8-Chapter11-378.jpg

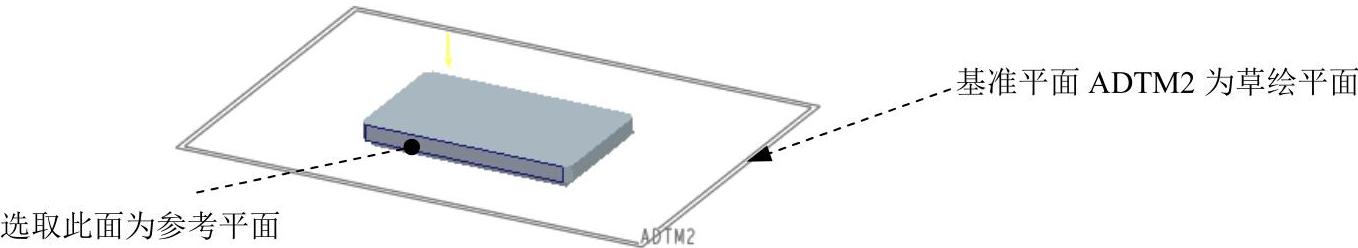

图11.2.60 定义草绘平面

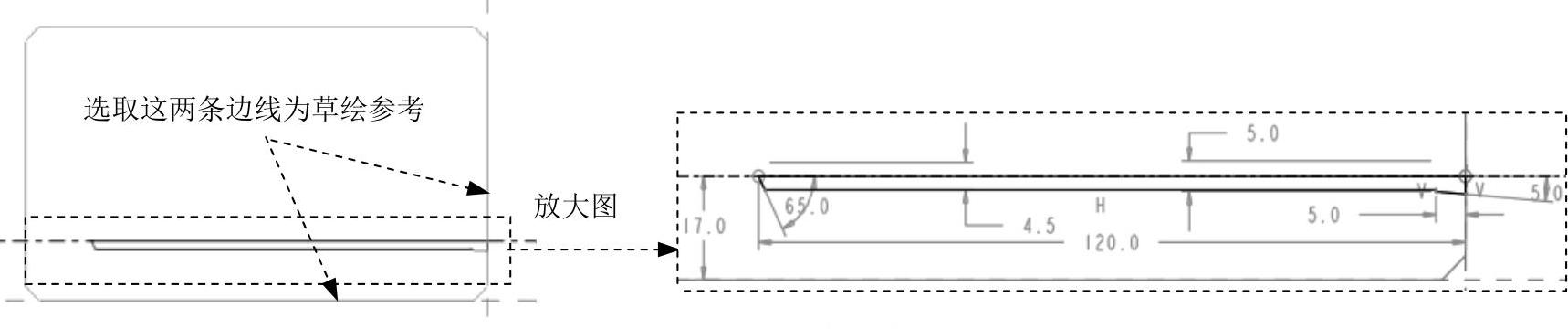

图11.2.61 截面草图

Stage2.创建图11.2.57所示的第二个圆孔(www.daowen.com)

Step1.在模型树界面中选择978-7-111-47285-8-Chapter11-381.jpg978-7-111-47285-8-Chapter11-382.jpg978-7-111-47285-8-Chapter11-383.jpg命令。在系统弹出的“模型树项”对话框中选中978-7-111-47285-8-Chapter11-384.jpg复选框,然后单击978-7-111-47285-8-Chapter11-385.jpg按钮。

Step2.在模型树中选取Stage1所创建的圆孔特征。单击978-7-111-47285-8-Chapter11-386.jpg功能选项卡中978-7-111-47285-8-Chapter11-387.jpg区域的978-7-111-47285-8-Chapter11-388.jpg按钮,系统弹出“阵列”操控板。

Step3.在系统978-7-111-47285-8-Chapter11-389.jpg的提示下,在模型中选取阵列的引导尺寸17,如图11.2.62所示。

Step4.在操控板中进行如下操作。

(1)单击978-7-111-47285-8-Chapter11-390.jpg按钮,然后输入第一方向的尺寸增量值46。

(2)输入第一方向的阵列数量2,单击978-7-111-47285-8-Chapter11-391.jpg按钮,阵列结果如图11.2.63所示。

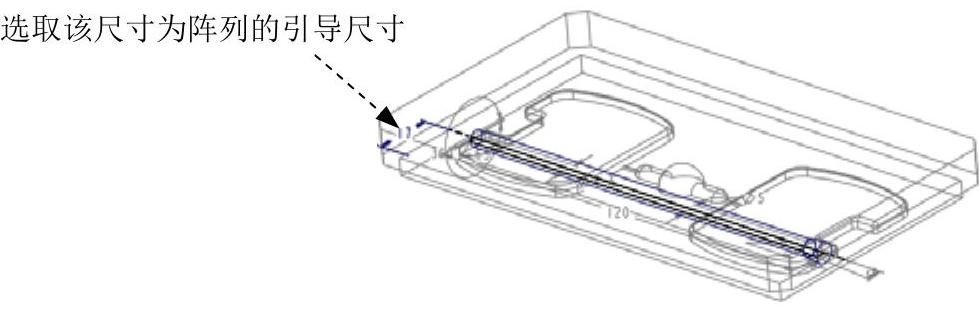

图11.2.62 选取引导尺寸


图11.2.63 阵列结果

Stage3.创建图11.2.57所示的第三个圆孔

Step1.单击978-7-111-47285-8-Chapter11-394.jpg功能选项卡978-7-111-47285-8-Chapter11-395.jpg区域中的978-7-111-47285-8-Chapter11-396.jpg按钮。系统弹出“旋转”操控板。

Step2.创建旋转特征。选择ADTM2基准平面为草绘平面,选取图11.2.64所示的模型表面为参考平面,方向为978-7-111-47285-8-Chapter11-397.jpg,选取图11.2.65所示的两条边线为参考,绘制图11.2.65所示的截面草图,选取旋转类型978-7-111-47285-8-Chapter11-398.jpg,旋转角度值为360°,单击“移除材料”按钮978-7-111-47285-8-Chapter11-399.jpg

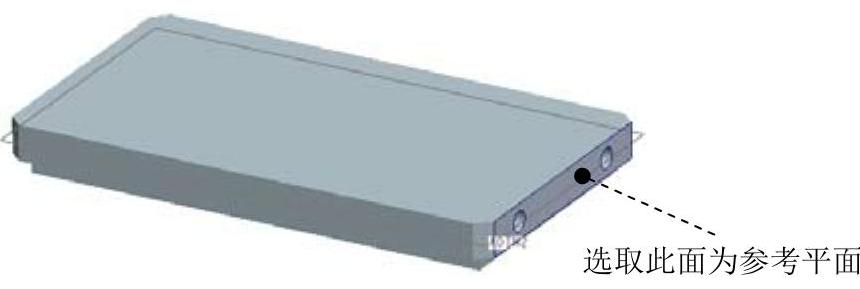

图11.2.64 定义参考平面

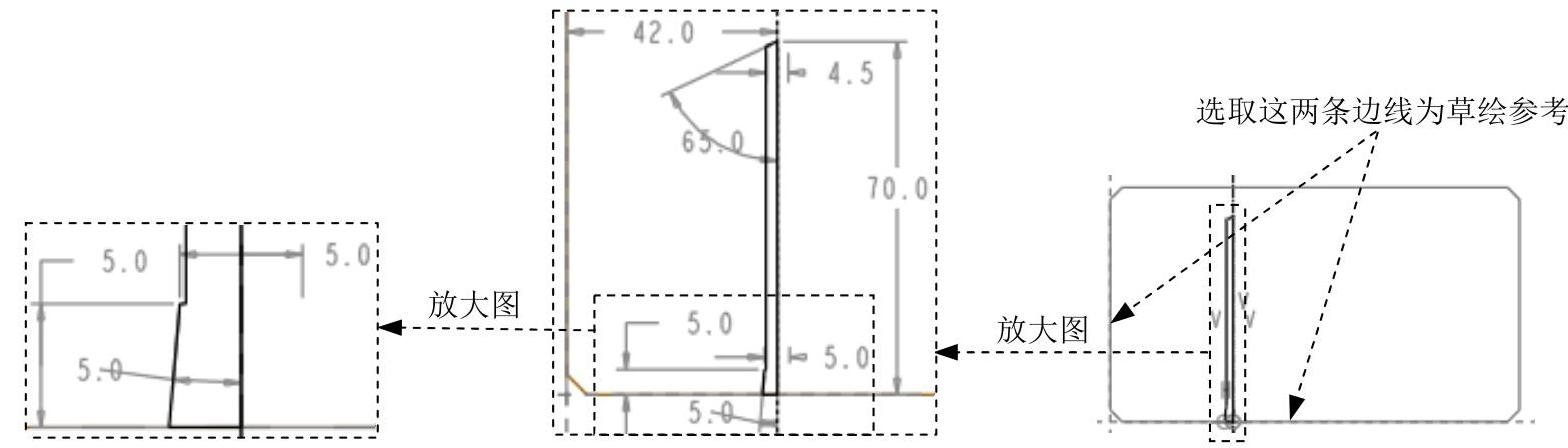

图11.2.65 截面草图
