简化表示设置教程

在下面的操作中,将简化表示a_upper和b_lower,把以后有配合关系的零件置入同一个简化表示中。关于简化表示的细节,请参见詹友刚主编的《Creo3.0快速入门教程》一书(机械工业出版社出版)。

Step1.创建简化表示a_upper,包含A板和上模这两个零件。

(1)选择978-7-111-47285-8-Chapter11-268.jpg功能选项卡978-7-111-47285-8-Chapter11-269.jpg区域中的978-7-111-47285-8-Chapter11-270.jpg按钮,在弹出的菜单中单击978-7-111-47285-8-Chapter11-271.jpg,系统弹出“视图管理器”对话框。

(2)在对话框的978-7-111-47285-8-Chapter11-272.jpg选项卡中单击978-7-111-47285-8-Chapter11-273.jpg按钮,输入视图名称a_upper,并按回车键。此时,系统弹出图11.2.35所示的“编辑”对话框。

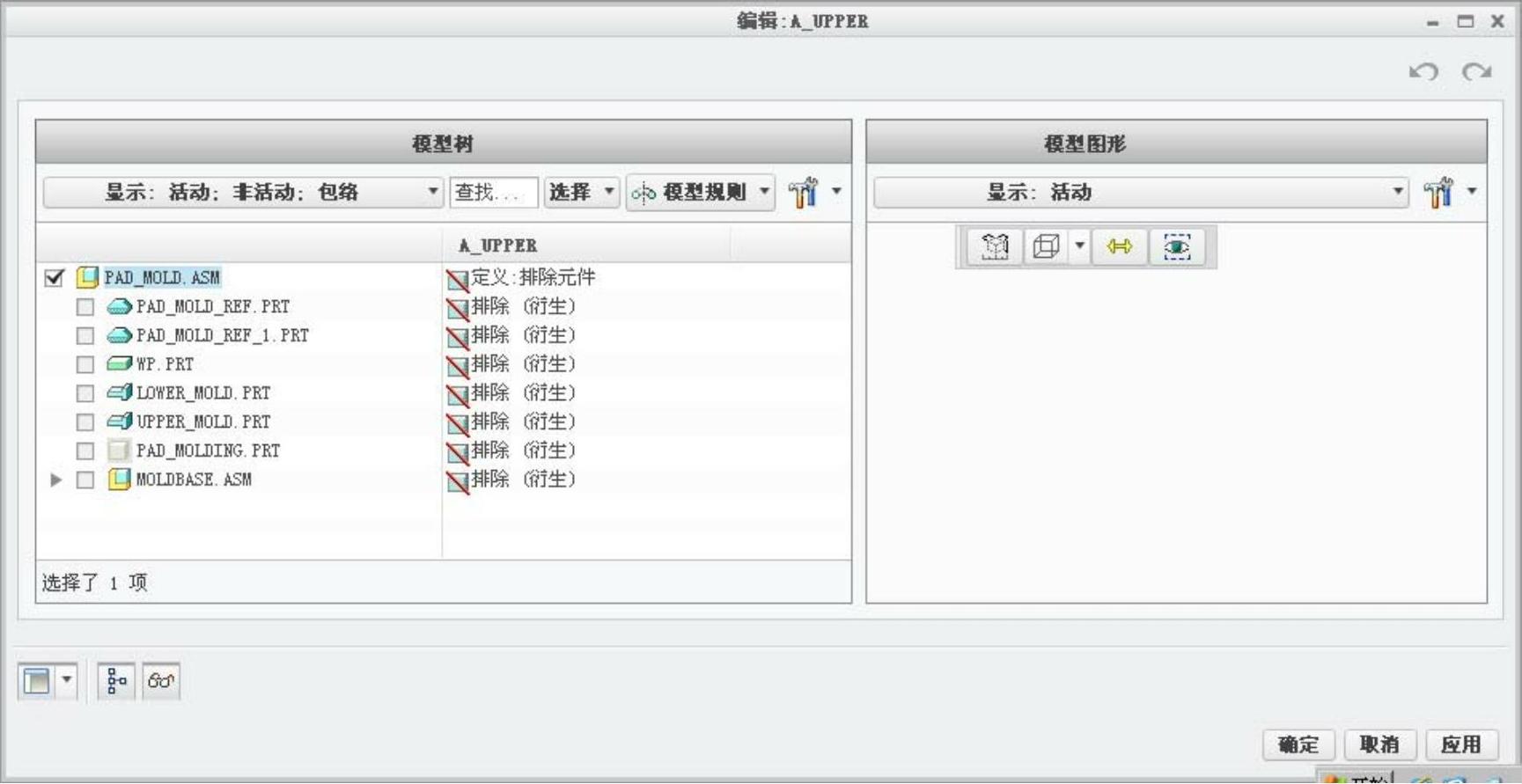

图11.2.35 “编辑”对话框

(3)在系统弹出的“编辑”对话框中,进行如下操作。

①找到零件UPPER_MOLD.PRT和A_PLAE.PRT,分别单击后面的978-7-111-47285-8-Chapter11-275.jpg,变为978-7-111-47285-8-Chapter11-276.jpg,再单击选择下拉列表中的978-7-111-47285-8-Chapter11-277.jpg选项,如图11.2.36所示。

②单击“编辑”对话框中的978-7-111-47285-8-Chapter11-278.jpg按钮,完成视图的编辑。(www.daowen.com)

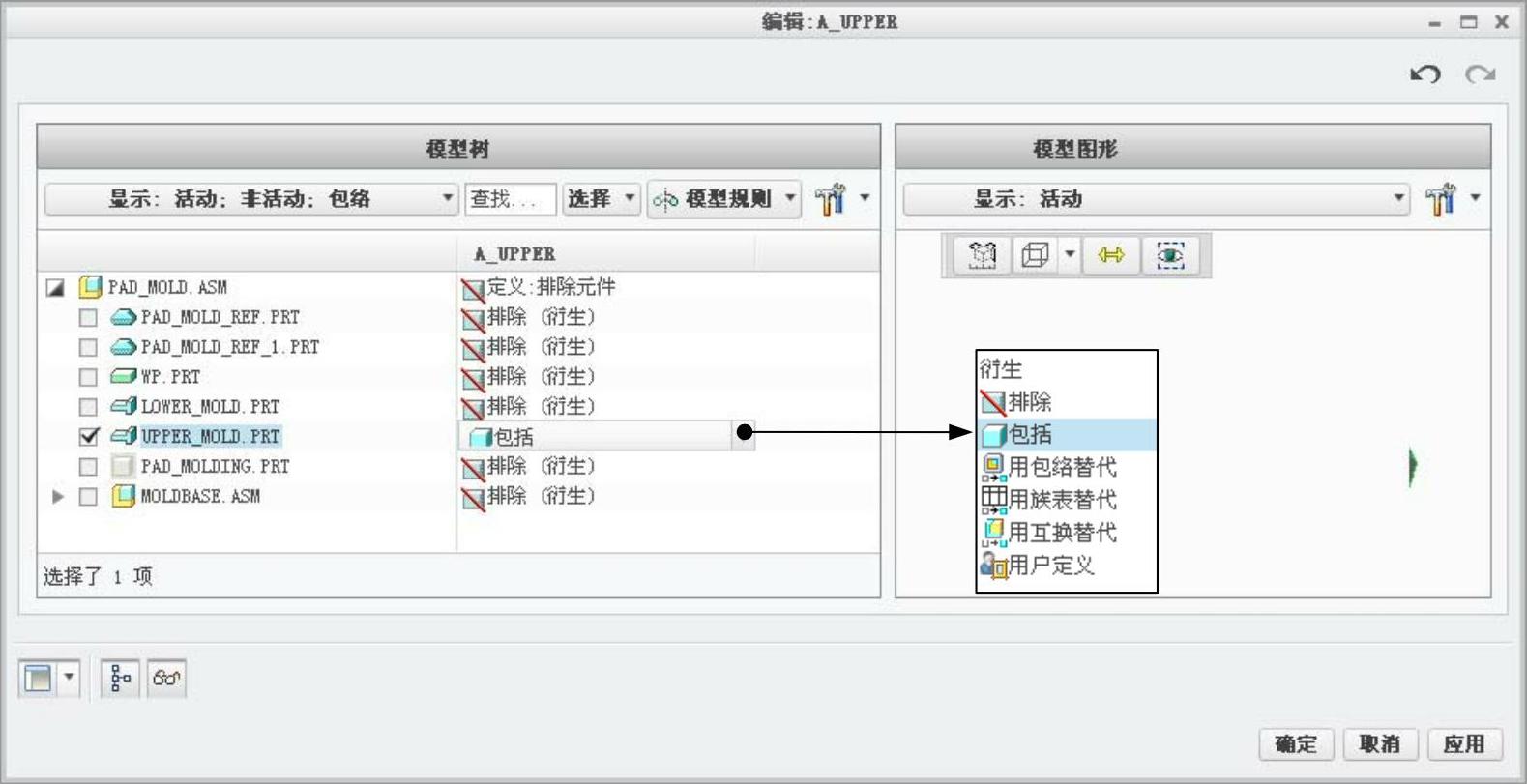

图11.2.36 “编辑”对话框

Step2.创建简化表示b_lower,该简化表示中仅包含B板和下模这两个零件。

(1)在“视图管理器”对话框的978-7-111-47285-8-Chapter11-280.jpg选项卡中单击978-7-111-47285-8-Chapter11-281.jpg按钮,输入视图名称b_lower,并按回车键,此时系统弹出“编辑”对话框。

(2)在“编辑”对话框中找到零件LOWER_MOLD.PRT和B_PLATE.PRT,分别单击后面的978-7-111-47285-8-Chapter11-282.jpg,变为978-7-111-47285-8-Chapter11-283.jpg,再单击选择下拉列表中的978-7-111-47285-8-Chapter11-284.jpg选项。

(3)单击“编辑”对话框中的978-7-111-47285-8-Chapter11-285.jpg按钮,完成视图的编辑。

(4)单击“视图管理器”对话框中的978-7-111-47285-8-Chapter11-286.jpg按钮。
