下面在模具坯料中创建图11.2.7所示的浇道、流道和浇口。

Stage1.创建基准平面ADTM1

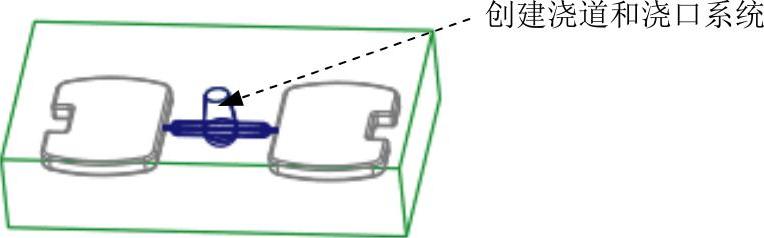

图11.2.7 创建浇道和浇口系统

下面将在模型中创建一个基准平面ADTM1（图11.2.8），这是一个装配级的基准特征，其作用如下。

●作为流道特征的草绘参考。

●作为浇口特征的草绘平面。

Step1.单击功能选项卡区域中的“平面”按钮，系统弹出“基准平面”对话框。

Step2.选取MOLD_RIGHT基准平面为参考平面（图11.2.9），偏移值为-40，单击按钮。

Stage2.创建浇道

下面将创建图11.2.10所示的浇道（Sprue）。

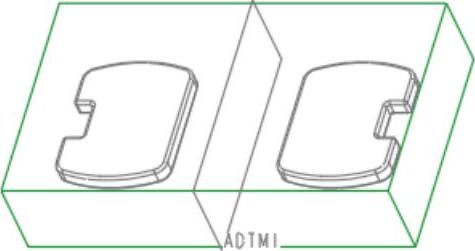

图11.2.8 创建基准平面ADTM1

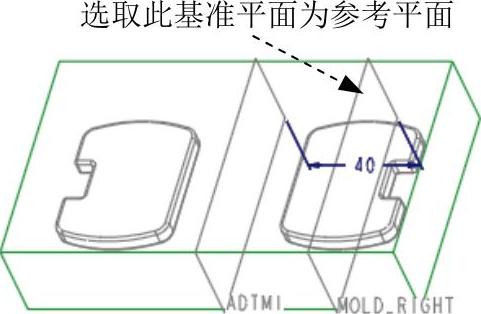

图11.2.9 选取参考平面

图11.2.10 创建浇道

Step1.单击功能选项卡区域中的按钮。系统弹出“旋转”操控板。

Step2.创建旋转特征。设置MOLD_FRONT基准平面为草绘平面，MOLD_RIGHT基准平面为参考平面，方向为，单击按钮，此时系统进入截面草绘环境。草绘参考为ADTM1基准平面、MAIN_PARTING_PLN基准平面以及图11.2.11中的边线，截面草图如图11.2.11所示，单击“草绘”操控板中的“完成”按钮。旋转角度类型为，旋转角度为360°。单击“旋转”操控板中的按钮，完成特征创建。

(www.daowen.com)

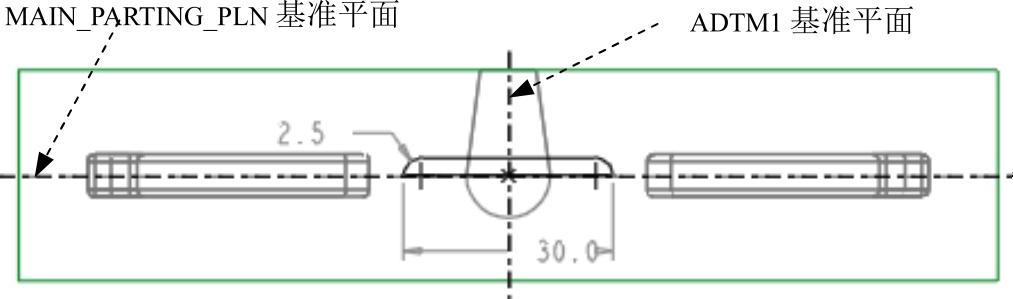

图11.2.11 截面草图

Stage3.创建流道

下面创建图11.2.12所示的主流道（Runner）。

Step1.单击功能选项卡区域中的按钮。系统弹出“旋转”操控板。

Step2.创建旋转特征。设置MOLD_FRONT基准平面为草绘平面，图11.2.13所示的坯料上表面为参考平面，方向为，选取ADTM1和MAIN_PARTING_PLN基准平面为参考，绘制图11.2.14所示的截面草图，选取旋转角度类型，旋转角度值为360°。单击操控板中的按钮，完成特征的创建。

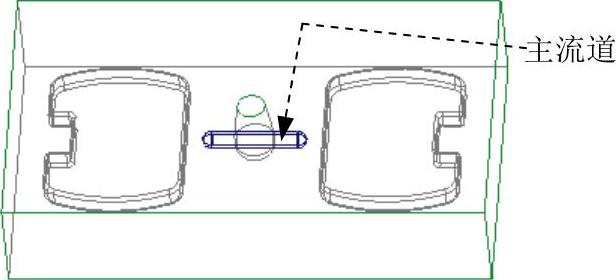

图11.2.12 创建流道

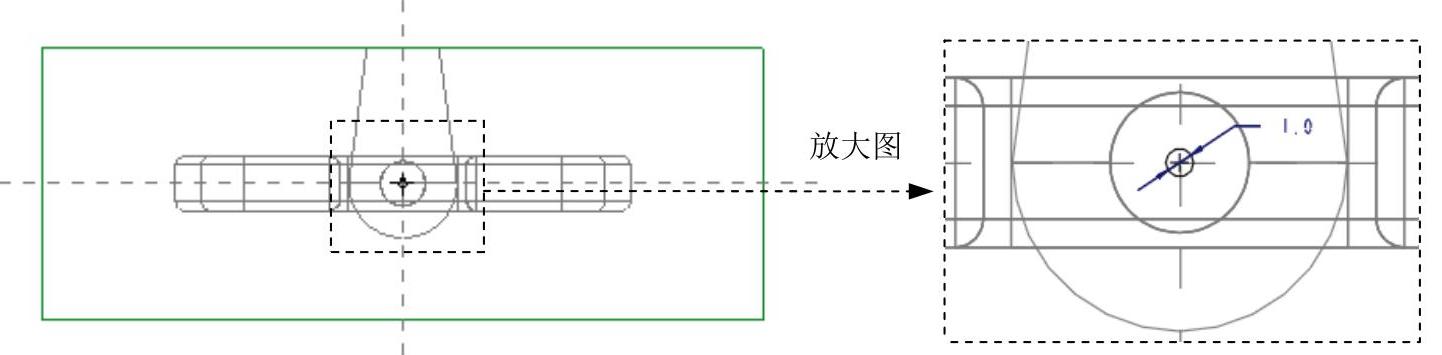

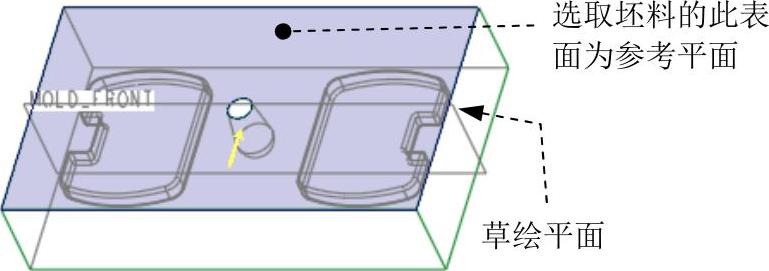

图11.2.13 定义草绘平面

Stage4.创建浇口

下面创建图11.2.15所示的浇口（Gate）。

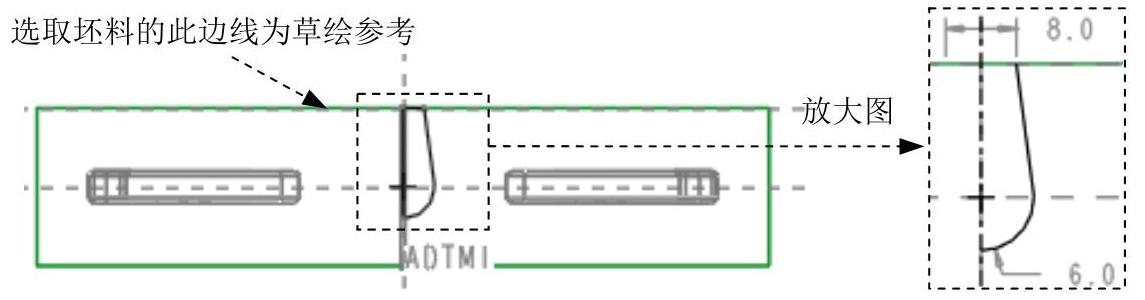

图11.2.14 截面草图

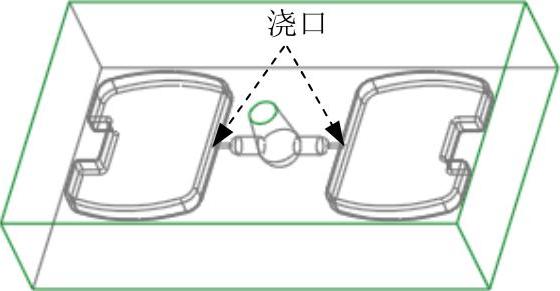

图11.2.15 创建浇口

Step1.单击功能选项卡区域中的按钮，此时出现“拉伸”操控板。

Step2.创建拉伸特征。设置ADTM1基准平面为草绘平面，MAIN_PARTING_PLN基准平面为参考平面，方向为，绘制图11.2.16所示的截面草图，在操控板的界面中，选取两侧的深度类型均为（至曲面），两侧的拉伸终止面如图11.2.17所示。单击操控板中的按钮，完成特征的创建。

图11.2.16 截面草图
