在本例中，只是对原始设计零件的尺寸进行修改（图9.3.1），但由于这种尺寸修改不会引起模具分型面的本质变化，所以无需重新定义分型面，只需对坯料的大小进行适当的修改即可。

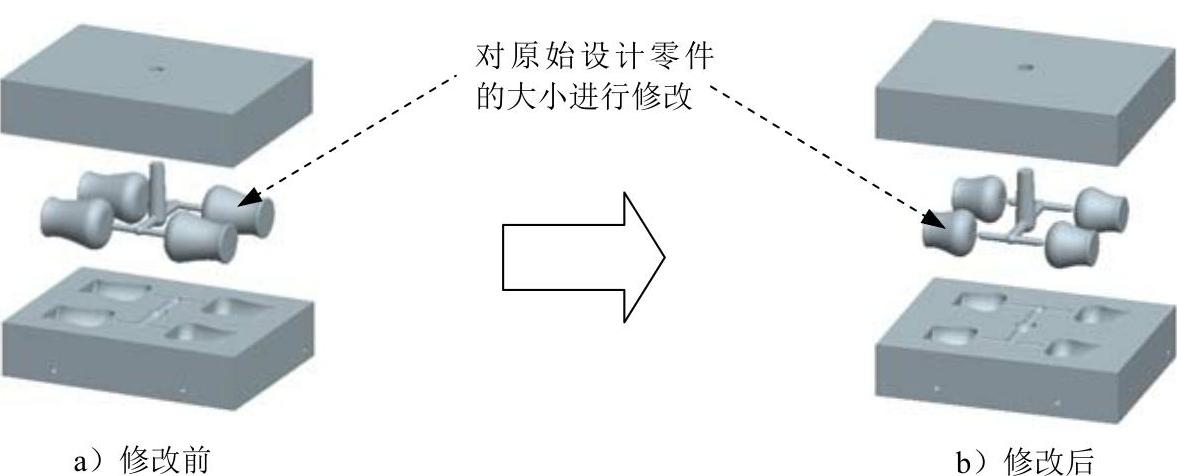

图9.3.1 范例1

Task1.设置工作目录及打开模具模型文件

将工作目录设置至D:\creo3.3\work\.ch09.03.01，打开文件head_mold.asm。

Task2.修改原始设计零件的尺寸

Step1.选择下拉菜单命令，打开零件head.prt。

Step2.在模型树中右击，从快捷菜单中选择命令，此时该旋转特征的尺寸在模型中显示出来（图9.3.2），对各尺寸值进行修改。

Step3.单击“重新生成”按钮，重新生成原始设计零件。

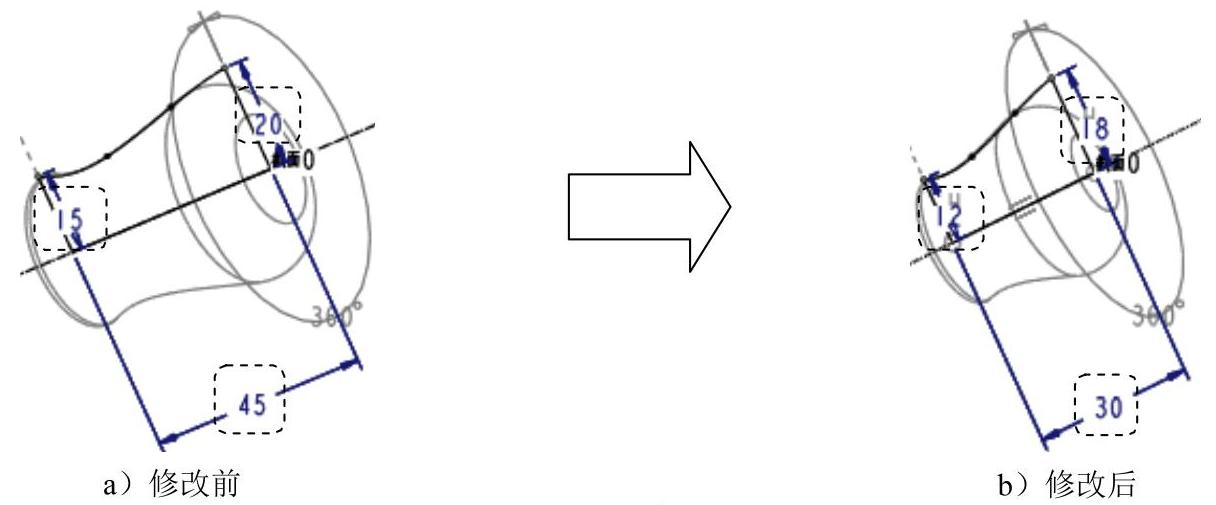

图9.3.2 改变设计件的尺寸

Task3.修改坯料尺寸

Step1.选择下拉菜单命令，返回到模具环境。(www.daowen.com)

Step2.单击功能选项卡区域中的“模具显示”按钮，对参考模型HEAD_MOLD_REF、HEAD_MOLD_REF_1、HEAD_MOLD_REF_2、HEAD_MOLD_REF_3和坯料WP取消遮蔽。

Step3.对模型树进行设置，使“特征”项目在模型树中显示出来。选择屏幕左侧导航卡中的命令，在弹出的“模型树项”对话框中选中复选框，单击按钮。

Step4.修改坯料的尺寸。在模型树中单击前面的号，然后右击，从快捷菜单中选择命令。此时该拉伸特征的尺寸在模型中显示出来，如图9.3.3所示，可对各尺寸值进行修改。

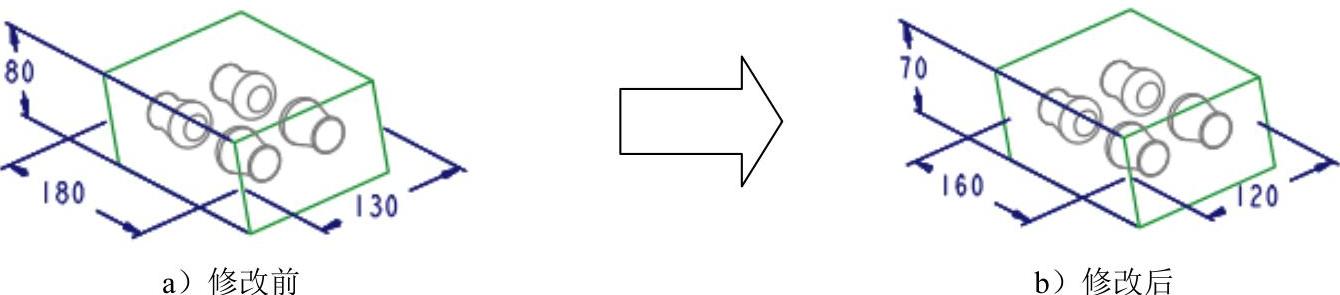

图9.3.3 改变坯料的尺寸

Task4.更新模具设计

单击“重新生成”按钮，更新模具设计。

Task5.通过开模重验证更新后的模具

Step1.单击功能选项卡区域中的“模具显示”按钮，将参考模型HEAD_MOLD_REF、HEAD_MOLD_REF_1、HEAD_MOLD_REF_2、HEAD_MOLD_REF_3和坯料WP遮蔽。

Step2.选择功能选项卡区域中的“模具开模”按钮，可观察到更新后的模具开启成功，单击命令。

Step3.选择下拉菜单命令。保存文件。
