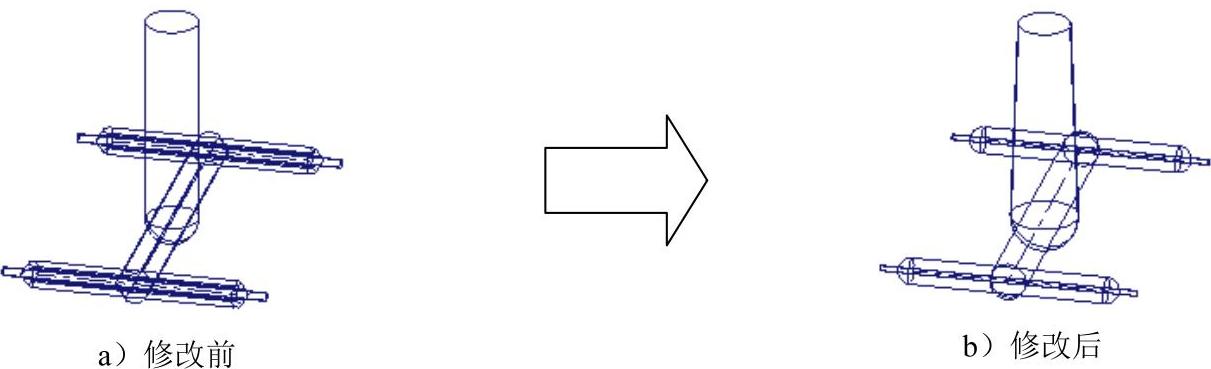

流道系统包括浇道、流道（主流道和支流道）和浇口，图9.2.1所示为模具流道系统修改前后的示意图。

图9.2.1 修改流道

Stage1.修改浇道的形状

图9.2.2所示为将圆柱形的浇道改为圆锥形的浇道。

图9.2.2 修改浇道形状

Step1.在模型树中右击，然后在弹出的快捷菜单中选择命令，此时出现“旋转”操控板。

Step2.在绘图区右击，选择命令。

Step3.修改截面草图。

（1）进入草绘环境后，删除图9.2.3a中的竖直约束。

（2）添加所需的尺寸，修改后的草图如图9.2.3b所示。

（3）完成修改后，单击“草绘”操控板中的“确定”按钮。

Step4.单击操控板中的按钮，完成操作。

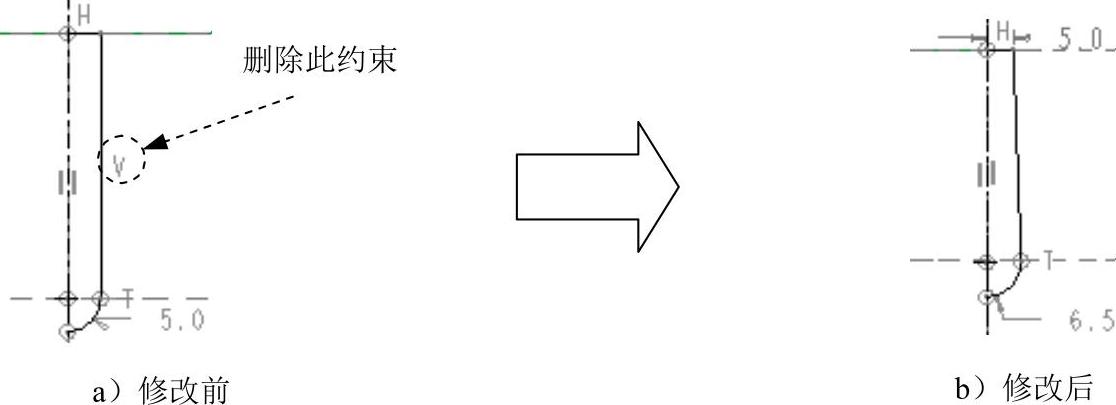

图9.2.3 浇道的截面草图

Stage2.修改主流道及分流道的形状

下面将把主流道和支流道的六角形截面修改为圆形截面。(www.daowen.com)

Step1.修改主流道的形状。

（1）在模型树中右击，选择命令。

（2）在图9.2.4所示的“流道”对话框中双击元素，在弹出的图9.2.5所示的菜单中选择命令。单击对话框中的按钮，再单击“重画”按钮，预览所修改的流道特征，然后单击按钮完成操作。

Step2.参考Step1，将分流道的截面形状也改为圆形。

注意：如要顺利地进行流道修改，需安装“Mold component catalog”子组件，请参见本书1.3节“Creo模具部分的安装说明”。

图9.2.4 “流道”对话框

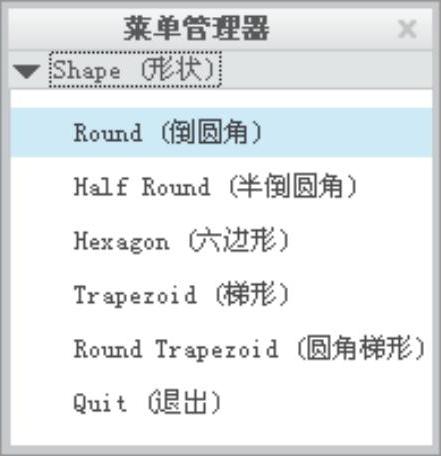

图9.2.5 “形状”菜单

Stage3.修改浇口尺寸

下面将把模具的浇口尺寸从Ø1.5改为Ø1.0。

Step1.修改第一个浇口的尺寸。在模型树中右击，在弹出的快捷菜单中选择命令，此时该浇口的尺寸在模型中显示出来，如图9.2.6a所示，双击图9.2.6a中的浇口尺寸Ø1.5，然后输入新的尺寸Ø1.0，然后按回车键。

Step2.修改第二个浇口的尺寸。在模型树中右击，在弹出的快捷菜单中选择命令，在模型中将尺寸Ø1.5改为Ø1.0，然后按回车键。

Step3.单击“重新生成”按钮，重新生成模型。

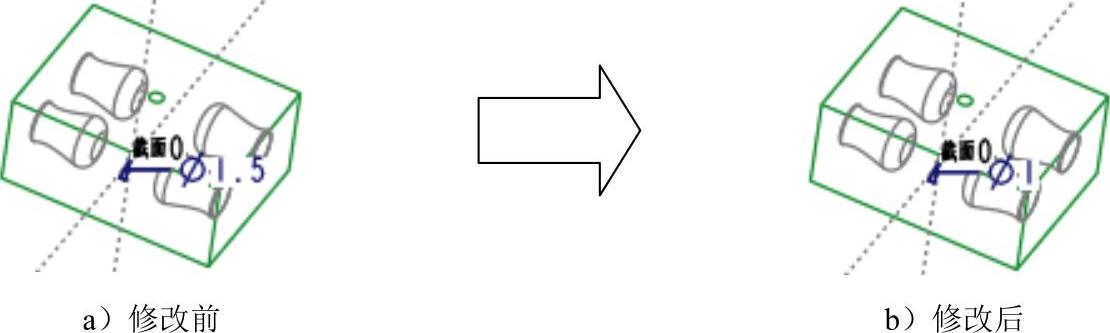

图9.2.6 修改浇口尺寸
