下面以创建图8.2.2所示的水线为例，说明其操作过程。

Task1.打开模具模型

Step1.选择下拉菜单命令，将工作目录设置至D:\creo3.3\work\ch08.02.03。

Step2.打开文件cap_mold.asm。

Step3.设置模型树的过滤器。

（1）在模型树界面中选择命令。

（2）在系统弹出的“模型树项”对话框中选中、复选框，并单击按钮。

Task2.创建图8.2.3所示的基准平面ADTM5

Stage1.隐藏基准平面

为了使屏幕简洁，可以将暂时不用的基准平面隐藏起来，操作方法如下。

Step1.在模型树中，右击MOLD_RIGHT基准平面，然后从弹出的快捷菜单中选择命令。

Step2.用同样的方法隐藏MOLD_FRONT基准平面、ADTM1基准平面、ADTM2基准平面、ADTM3基准平面和ADTM4基准平面。

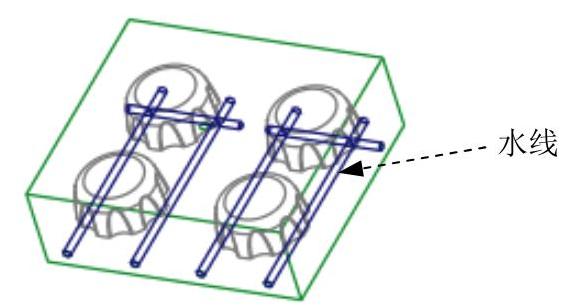

图8.2.2 设计水线

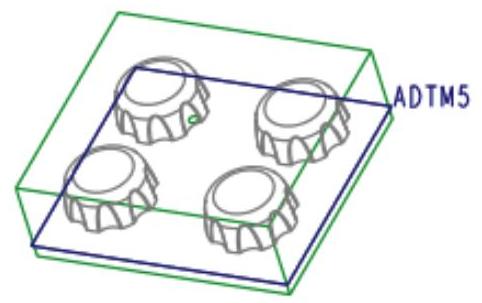

图8.2.3 创建基准平面ADTM5

Stage2.创建基准平面

Step1.单击功能选项卡区域中的“平面”按钮。

Step2.在图8.2.4中选取基准平面MAIN_PARTING_PLN为参考平面。

Step3.在“基准平面”对话框中输入偏移值-10.0，最后在对话框中单击按钮。

图8.2.4 选取参考平面

Task3.创建水线特征(www.daowen.com)

Stage1.隐藏基准平面

为了使屏幕简洁，可以将暂时不用的基准平面隐藏起来，然后显示需要的基准平面，操作方法如下。

Step1.隐藏基准平面MAIN_PARTING_PLN。在模型树中右击MAIN_PARTING_PLN基准平面，然后从弹出的快捷菜单中选择命令。

Step2.显示基准平面MOLD_FRONT。在模型树中右击MOLD_FRONT基准平面，然后从弹出的快捷菜单中选择命令。

Step3.用相同的方法显示基准平面MOLD_RIGHT。

Stage2.创建水线

Step1.单击功能选项卡区域中的按钮，系统会弹出“水线”对话框。

Step2.定义水线的直径。在系统的提示下，输入直径值5，然后按回车键。

Step3.在菜单中选择命令。

Step4.草绘平面。在系统的提示下，选取图8.2.5所示的ADTM5基准平面为草绘平面。在菜单中选择命令，选取图8.2.5所示的MOLD_RIGHT基准平面为参考平面。

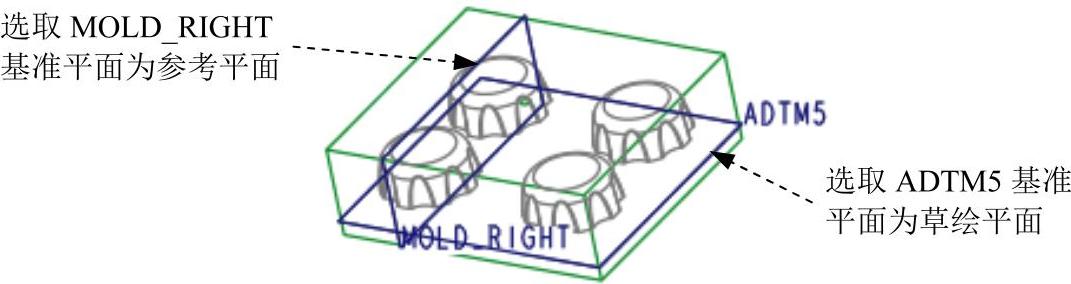

图8.2.5 定义草绘平面

Step5.绘制截面草图。

（1）进入草绘环境后，选取MOLD_FRONT基准平面和图8.2.6所示的坯料边线为草绘参考，通过中心线方式绘制图8.2.6所示的两条参考线。

（2）绘制图8.2.7所示的截面草图。完成特征截面的绘制后，单击“草绘”操控板中的“确定”按钮。

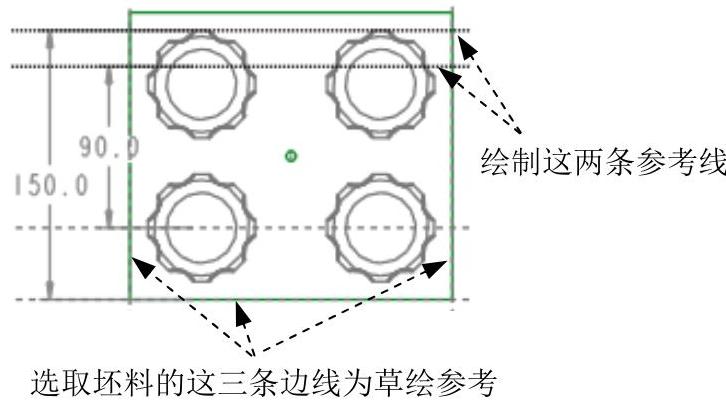

图8.2.6 定义草绘参考

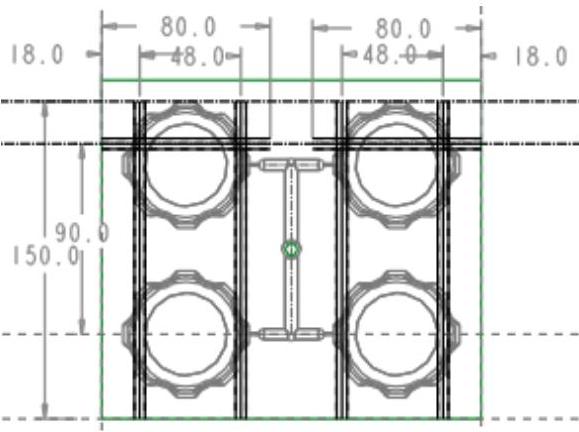

图8.2.7 截面草图

Step6.定义相交元件。系统弹出“相交元件”对话框，在该对话框中选中复选框，然后单击按钮。

Step7.单击“水线”对话框中的按钮，再单击“重画”命令按钮，预览所创建的“水线”特征，然后单击按钮完成操作。

Step8.保存设计结果。
