Creo模具模块流道形状和截面参数详解

时间:2023-06-16 理论教育 版权反馈
【摘要】:在Creo的模具模块中,系统提供了建立流道的专用命令和功能,该命令位于功能选项卡区域中的,利用命令可以快速地创建所需要的标准流道几何。图8.1.2 “形状”菜单图8.1.3 流道形状类型五种流道所需要定义的截面参数说明如下。图8.1.6 Hexagon(六角形)流道截面参数图8.1.7 Trapezoid(梯形)流道截面参数●Round Trapezoid:需给定流道直径及流道角度、这两个参数尚不能唯一确定圆角梯形的流道,还需要一个参数,如图8.1.8所示。

Creo模具模块流道形状和截面参数详解

在前面的章节中,我们都是用切削(Cut)的方法创建流道,这种创建流道的方法比较繁琐。在Creo的模具模块中,系统提供了建立流道的专用命令和功能,该命令位于978-7-111-47285-8-Chapter08-1.jpg功能选项卡978-7-111-47285-8-Chapter08-2.jpg区域中的978-7-111-47285-8-Chapter08-3.jpg(图8.1.1),利用978-7-111-47285-8-Chapter08-4.jpg命令可以快速地创建所需要的标准流道几何。

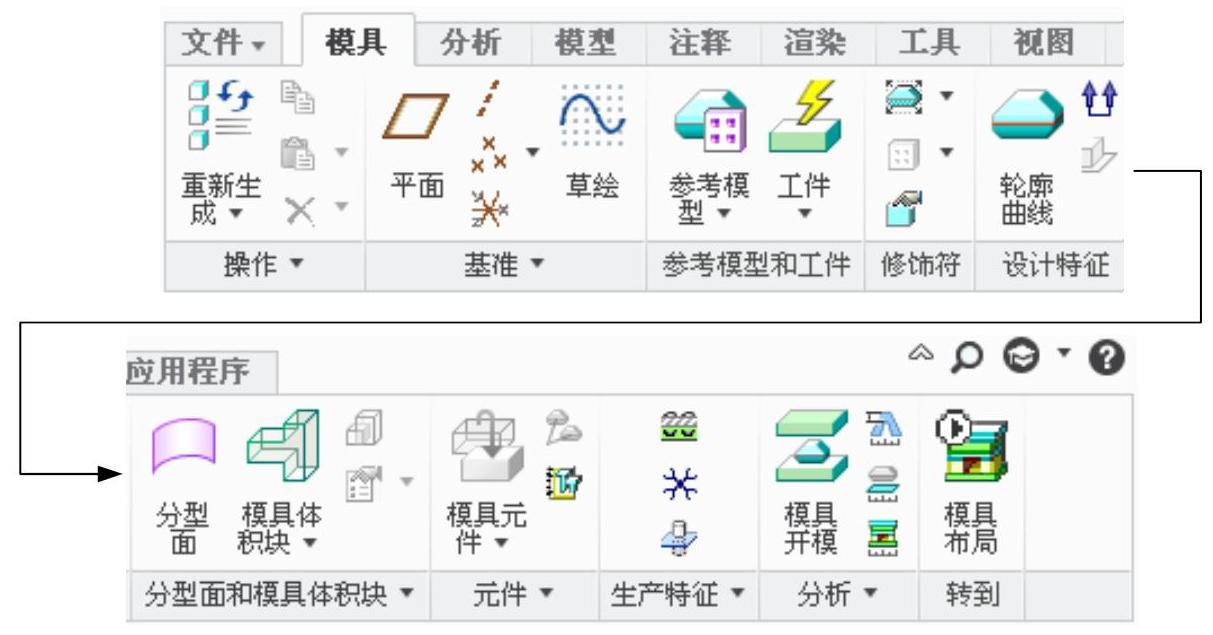

图8.1.1 “模具”选项卡

选择978-7-111-47285-8-Chapter08-6.jpg命令后,系统弹出图8.1.2所示的菜单,该菜单提供了五种类型的流道,分别为Round(圆形)、Half Round(半圆形)、Hexagon(六角形)、Trapezoid(梯形)及Round Trapezoid(圆角梯形),这五种类型的流道几何形状如图8.1.3所示。

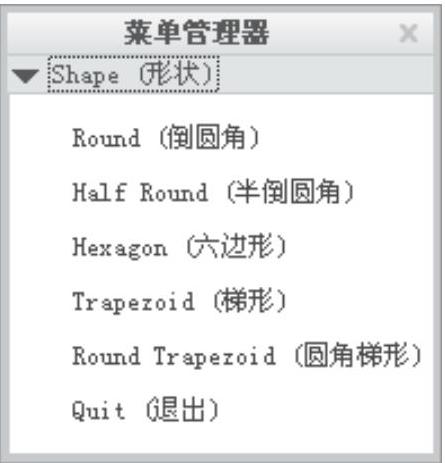

图8.1.2 “形状”菜单

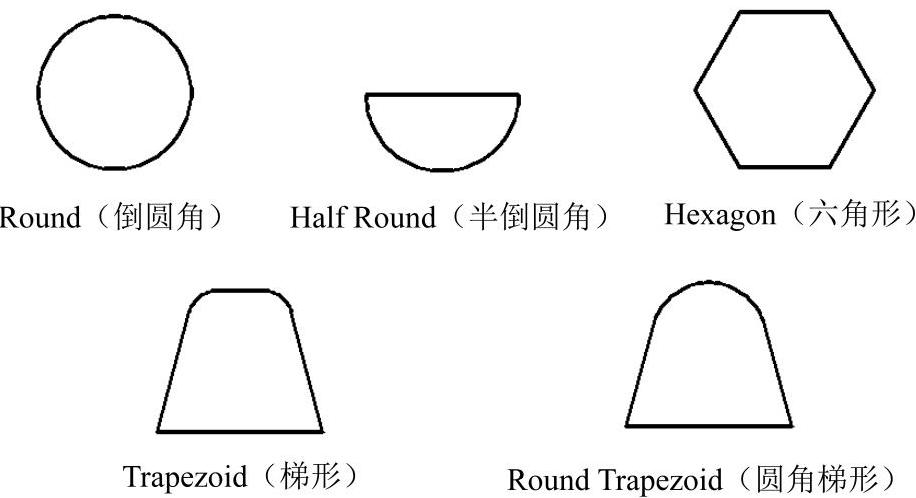

图8.1.3 流道形状类型

五种流道所需要定义的截面参数说明如下。

●Round(倒圆角):只需给定流道直径,如图8.1.4所示。

●Half Round(半倒圆角):与Round相同,也只需给定直径,如图8.1.5所示。

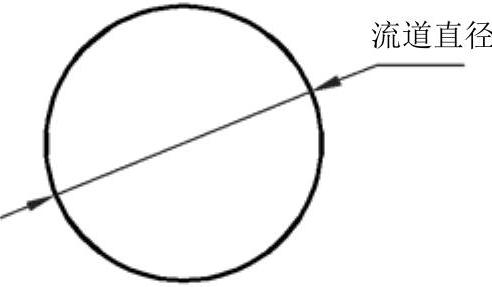

图8.1.4 Round(倒圆角)流道截面参数(www.daowen.com)

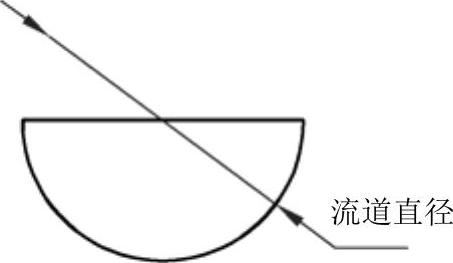

图8.1.5 Half Round(半倒圆角)流道截面参数

●Hexagon(六边形):只需给定流道宽度,如图8.1.6所示。

●Trapezoid(梯形):梯形流道的截面参数较多,需给定流道宽度、流道深度、流道侧角度及流道拐角半径,如图8.1.7所示。

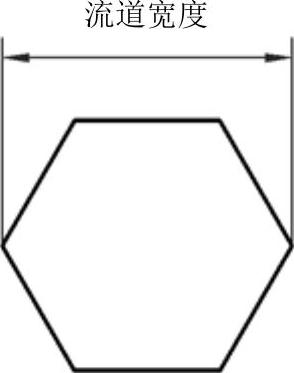

图8.1.6 Hexagon(六角形)流道截面参数

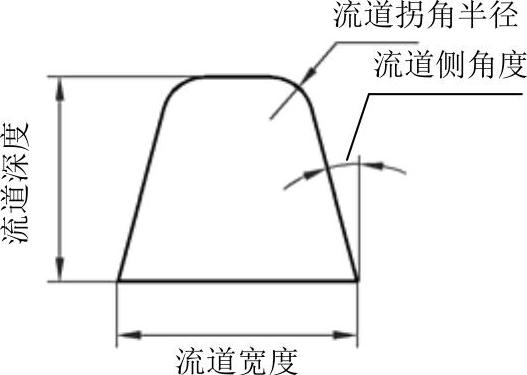

图8.1.7 Trapezoid(梯形)流道截面参数

●Round Trapezoid(圆角梯形):需给定流道直径及流道角度、这两个参数尚不能唯一确定圆角梯形的流道,还需要一个参数(深度或宽度),如图8.1.8所示。

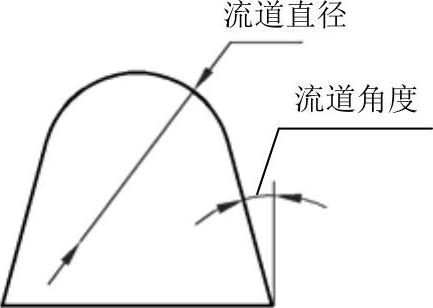

图8.1.8 Round Trapezoid(圆角梯形)流道截面参数
