Step1.单击功能选项卡区域中的“创建”按钮，此时系统弹出“创建元件”对话框。

Step2.定义元件的类型及创建方法。

（1）在“创建元件”对话框中，在区域选中单选项，在区域选中单选项，在文本框中输入文件名cup_core_wp，单击按钮，此时系统弹出“创建选项”对话框。

（2）设置模型树。在模型树界面中选择命令。在系统弹出的“模型树项”对话框中选中复选框，然后单击对话框中的按钮。

（3）在弹出的对话框中的区域中选中单选项，在区域中选中单选项，单击按钮，在系统的提示下，选取装配坐标系ASM_DEF_CSYS，完成新零件的装配。

Step3.隐藏装配件的基准平面。

说明：为了使屏幕简洁，可利用“层”的“隐藏”功能，将装配件的三个基准平面隐藏起来。

（1）在导航选项卡中选择命令。

（2）选取基准平面层并右击，在弹出的快捷菜单中选择命令，再单击“重画”按钮，这样参考模型的基准平面将不显示。

（3）完成操作后，选择导航选项卡中的命令，切换到模型树状态，结果如图7.3.2所示。

Step4.通过拉伸来创建毛坯料。(www.daowen.com)

（1）选择命令。单击功能选项卡区域中的按钮，此时系统弹出“拉伸”操控板。

（2）定义草绘截面放置属性。在图形区右击，从弹出的菜单中选择命令，在系统的提示下，选取图7.3.2所示的DTM1基准平面为草绘平面，接受默认的箭头方向为草绘视图方向，然后选取DTM2基准平面为参考平面，方向为。

（3）截面草图。接受默认参考，绘制图7.3.3所示的截面草图，完成截面的绘制后，单击“草绘”选项卡中的“确定”按钮。

（4）定义深度类型。在操控板中选取深度类型（对称），在深度文本框中输入深度值160，并按回车键。

（5）在操控板中单击按钮，完成特征的创建。

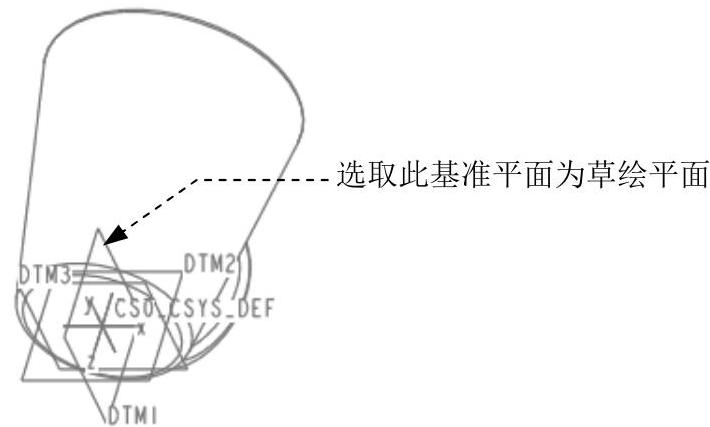

图7.3.2 隐藏基准面

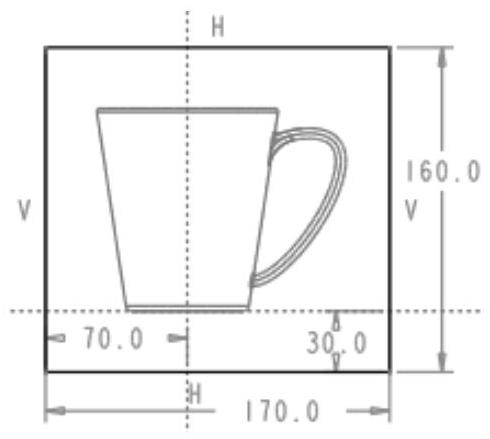

图7.3.3 截面草图
