创建型芯分型面的阶段五

Step1.复制杯子的内表面。

(1)隐藏模块零件。在模型树中选择毛坯零件978-7-111-47285-8-Chapter07-353.jpg并右击,在弹出的快捷菜单中选择978-7-111-47285-8-Chapter07-354.jpg命令。

注意:此时下面的操作步骤中一定要保证毛坯零件978-7-111-47285-8-Chapter07-355.jpg处在被激活的状态下。

(2)采用“种子与边界面”的方法选取所需要的曲面。


②选取种子面。将模型调整到图7.3.4所示的视图方位,先将鼠标指针移至模型中的目标位置,选取杯子的内底面为种子面(图7.3.4)。

③选取边界面。按住Shift键不放,将鼠标移至图7.3.5所示的位置并右击,在弹出的快捷菜单中选择978-7-111-47285-8-Chapter07-357.jpg命令,系统弹出“从列表中拾取”对话框,在对话框中选择978-7-111-47285-8-Chapter07-358.jpg命令,单击978-7-111-47285-8-Chapter07-359.jpg按钮,同样将鼠标移至图7.3.6所示的位置并右击,在弹出的快捷菜单中选择978-7-111-47285-8-Chapter07-360.jpg命令,系统弹出“从列表中拾取”对话框,在对话框中选择978-7-111-47285-8-Chapter07-361.jpg命令,单击978-7-111-47285-8-Chapter07-362.jpg按钮,完成曲面的选取。

注意:在选取“边界面”的过程中,要保证Shift键始终被按下,直至完成边界面的选取,否则不能达到预期的效果。

(3)单击978-7-111-47285-8-Chapter07-363.jpg功能选项卡978-7-111-47285-8-Chapter07-364.jpg区域中的“复制”按钮978-7-111-47285-8-Chapter07-365.jpg

(4)单击978-7-111-47285-8-Chapter07-366.jpg功能选项卡978-7-111-47285-8-Chapter07-367.jpg区域中的“粘贴”按钮978-7-111-47285-8-Chapter07-368.jpg,在系统弹出的操控板中单击978-7-111-47285-8-Chapter07-369.jpg按钮。

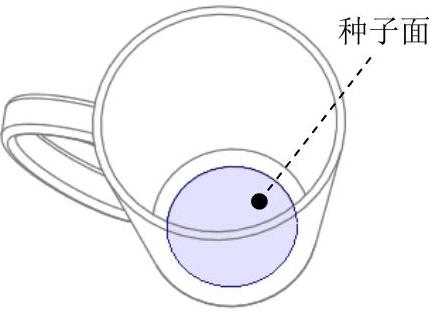

图7.3.4 定义种子面

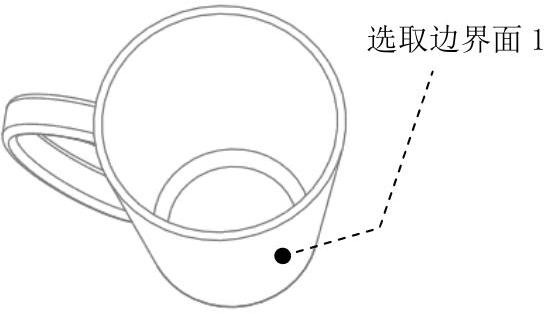

图7.3.5 定义边界面1

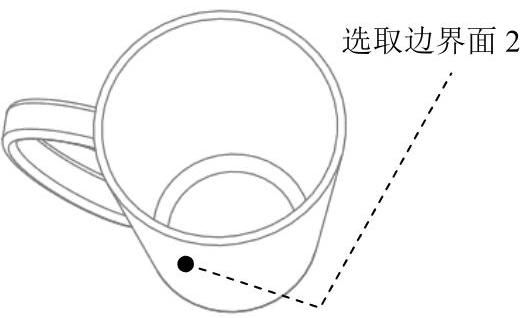

图7.3.6 定义边界面2

Step2.延伸分型面。

(1)取消隐藏毛坯零件。选中Step1中隐藏的毛坯零件并右击,在弹出的快捷菜单中选择978-7-111-47285-8-Chapter07-373.jpg命令。

(2)选取图7.3.7所示的复制曲面边线,再按住Shift键,选取与圆弧边相接的另一条边线(系统自动加亮一圈边线的余下部分)。

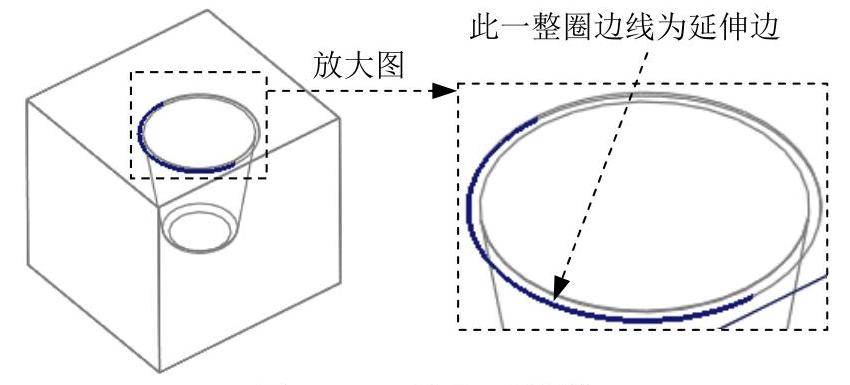

图7.3.7 选取延伸边

说明:在操作时,要在屏幕右下方的“智能选取栏”中选择“几何”选项。

(3)单击978-7-111-47285-8-Chapter07-375.jpg功能选项卡978-7-111-47285-8-Chapter07-376.jpg下拉列表中的978-7-111-47285-8-Chapter07-377.jpg按钮,此时弹出978-7-111-47285-8-Chapter07-378.jpg操控板。

①在操控板中按下978-7-111-47285-8-Chapter07-379.jpg按钮(延伸类型为至平面)。

②在系统978-7-111-47285-8-Chapter07-380.jpg的提示下,选取图7.3.8所示的表面为延伸的终止面。

③单击978-7-111-47285-8-Chapter07-381.jpg按钮,预览延伸后的面组,确认无误后,单击978-7-111-47285-8-Chapter07-382.jpg按钮,完成后的延伸曲面如图7.3.8所示。


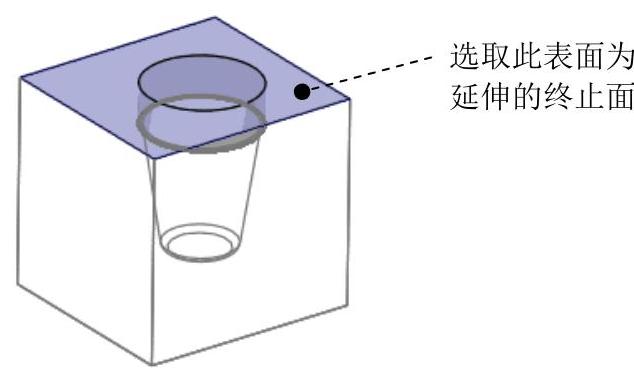

图7.3.8 完成后的延伸曲面
