如何创建一个体积块?

Step1.选择命令。选择978-7-111-47285-8-Chapter06-471.jpg功能选项卡978-7-111-47285-8-Chapter06-472.jpg区域中的978-7-111-47285-8-Chapter06-473.jpg978-7-111-47285-8-Chapter06-474.jpg978-7-111-47285-8-Chapter06-475.jpg命令,系统弹出“编辑模具体积块”功能选项卡。

Step2.拉伸体积块。

(1)选择命令。单击978-7-111-47285-8-Chapter06-476.jpg功能选项卡978-7-111-47285-8-Chapter06-477.jpg区域中的978-7-111-47285-8-Chapter06-478.jpg按钮,此时系统弹出“拉伸”操控板。

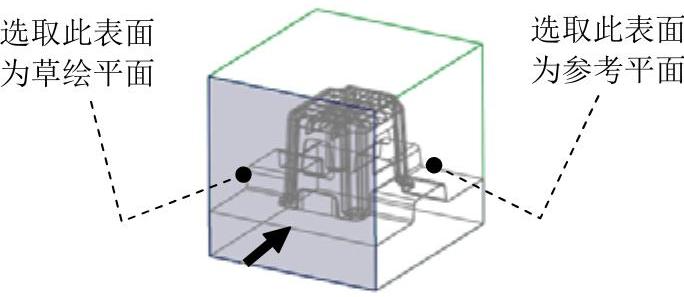

(2)定义草绘截面放置属性。在图形区右击,从弹出的菜单中选择978-7-111-47285-8-Chapter06-479.jpg命令,在系统978-7-111-47285-8-Chapter06-480.jpg的提示下,选取图6.4.4所示的毛坯表面为草绘平面,接受默认的箭头方向为草绘视图方向,然后选取图6.4.4所示的毛坯侧面为参考平面,方向为978-7-111-47285-8-Chapter06-481.jpg

(3)绘制截面草图。进入草绘环境后,选取图6.4.5所示的毛坯边线和凳子底面为参考,绘制图6.4.5所示的截面草图(为一矩形),完成截面的绘制后,单击“草绘”操控板中的“确定”按钮978-7-111-47285-8-Chapter06-482.jpg


(5)在操控板中单击978-7-111-47285-8-Chapter06-484.jpg按钮,完成特征的创建。

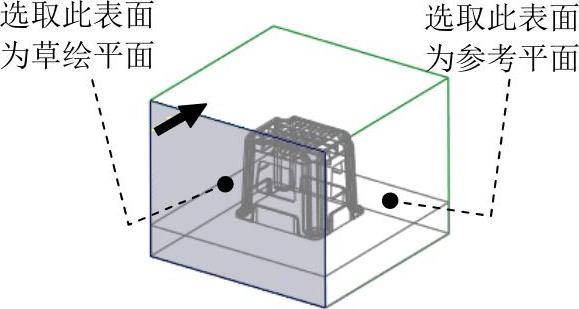

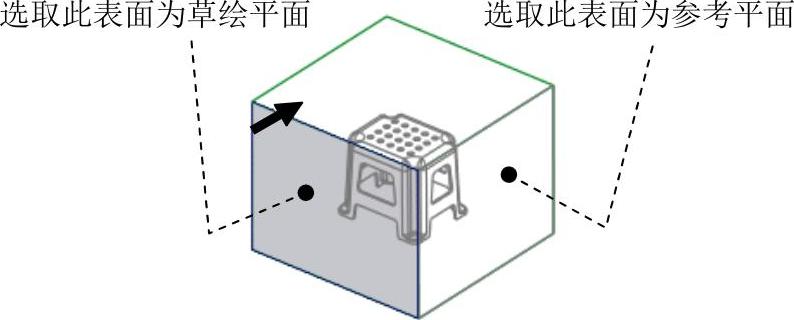

图6.4.4 定义草绘平面

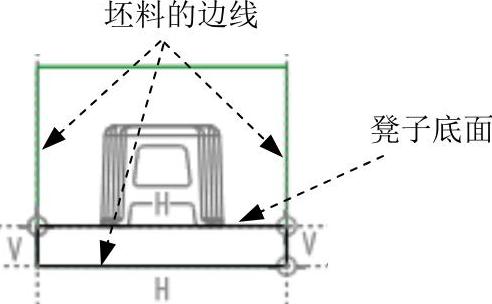

图6.4.5 截面草图

Step3.收集体积块。

(1)选择命令。单击“编辑模具体积块”功能选项卡978-7-111-47285-8-Chapter06-487.jpg区域中的“收集体积块工具”按钮978-7-111-47285-8-Chapter06-488.jpg,此时系统弹出“聚合体积块”菜单管理器。

(2)定义选取步骤。在“聚合步骤”菜单中选中978-7-111-47285-8-Chapter06-489.jpg978-7-111-47285-8-Chapter06-490.jpg978-7-111-47285-8-Chapter06-491.jpg复选框,单击978-7-111-47285-8-Chapter06-492.jpg命令,此时系统显示“聚合选择”菜单。

(3)定义聚合选择。

①在“聚合选择”菜单中选择978-7-111-47285-8-Chapter06-493.jpg978-7-111-47285-8-Chapter06-494.jpg978-7-111-47285-8-Chapter06-495.jpg命令。

说明:为了方便后面选取曲面,这里可以将毛坯和前面创建的体积块遮蔽起来。

②选取曲面。按住Ctrl键,选取凳子的所有内表面和底面,如图6.4.6所示。单击978-7-111-47285-8-Chapter06-496.jpg978-7-111-47285-8-Chapter06-497.jpg978-7-111-47285-8-Chapter06-498.jpg按钮,此时系统显示“聚合填充”菜单。

注意:凳子的内表面存在较多的曲面,读者在学习此处时应仔细选取,不能有遗漏的面。

③定义填充曲面。按住Ctrl键,选取凳子的内底面(表面2)和四个内侧的表面(表面1、3、4和5)为填充面,如图6.4.7所示,单击978-7-111-47285-8-Chapter06-499.jpg978-7-111-47285-8-Chapter06-500.jpg978-7-111-47285-8-Chapter06-501.jpg978-7-111-47285-8-Chapter06-502.jpg978-7-111-47285-8-Chapter06-503.jpg命令,此时系统显示“封合”菜单。

(4)定义封合类型。在“封合”菜单中选中978-7-111-47285-8-Chapter06-504.jpg978-7-111-47285-8-Chapter06-505.jpg978-7-111-47285-8-Chapter06-506.jpg复选框,单击978-7-111-47285-8-Chapter06-507.jpg命令,此时系统显示“封闭环”菜单。

说明:此处需要将前面的遮蔽坯料零件978-7-111-47285-8-Chapter06-508.jpg和体积块978-7-111-47285-8-Chapter06-509.jpg去除遮蔽。

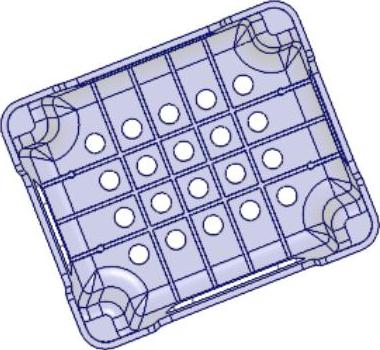

图6.4.6 选取凳子内表面

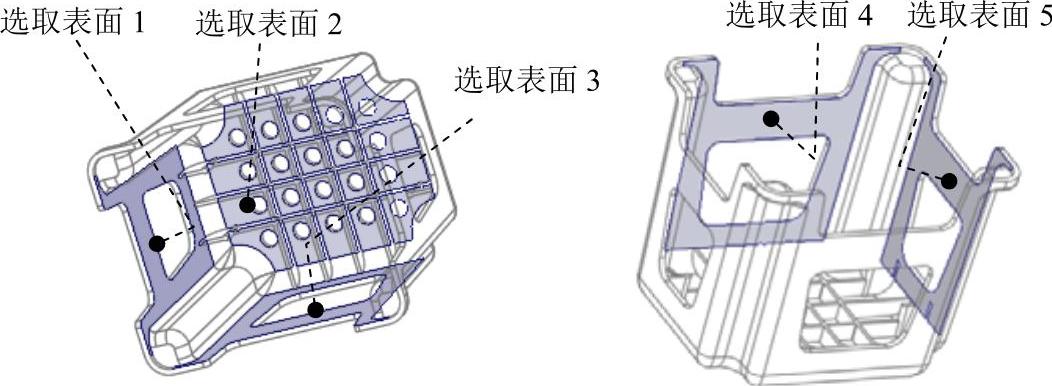

图6.4.7 定义填充曲面

(5)定义封闭环。

①根据系统978-7-111-47285-8-Chapter06-512.jpg的提示,选取图6.4.8所示的平面为封闭面,此时系统显示“封合”菜单,在菜单栏中单击978-7-111-47285-8-Chapter06-513.jpg命令。

②再根据系统978-7-111-47285-8-Chapter06-514.jpg的提示,选取图6.4.8所示的平面为封闭面,单击978-7-111-47285-8-Chapter06-515.jpg978-7-111-47285-8-Chapter06-516.jpg978-7-111-47285-8-Chapter06-517.jpg命令。完成收集体积块创建,结果如图6.4.9所示。

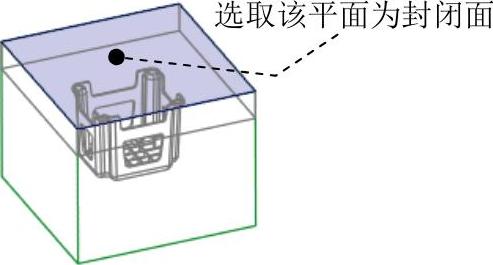

图6.4.8 定义封闭环

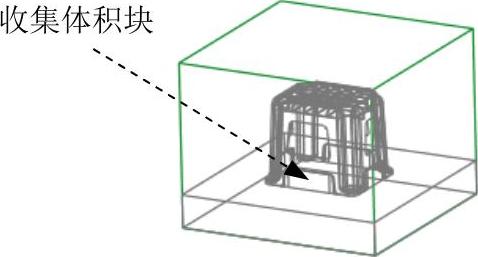

图6.4.9 收集体积块

Step4.添加四个体积块。

(1)添加图6.4.10所示的体积块1。

①选择命令。单击978-7-111-47285-8-Chapter06-520.jpg功能选项卡978-7-111-47285-8-Chapter06-521.jpg区域中的978-7-111-47285-8-Chapter06-522.jpg按钮,此时系统弹出“拉伸”操控板。

②定义草绘截面放置属性。在图形区右击,从弹出的菜单中选择978-7-111-47285-8-Chapter06-523.jpg命令,在系统978-7-111-47285-8-Chapter06-524.jpg的提示下,选取图6.4.11所示的毛坯表面为草绘平面,接受默认的箭头方向为草绘视图方向,然后选取图6.4.11所示的毛坯侧面为参考平面,方向为978-7-111-47285-8-Chapter06-525.jpg

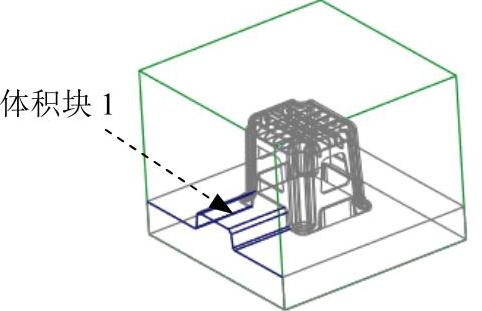

图6.4.10 体积块1

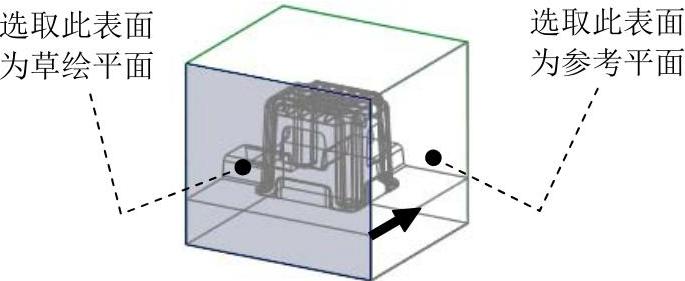

图6.4.11 定义草绘平面

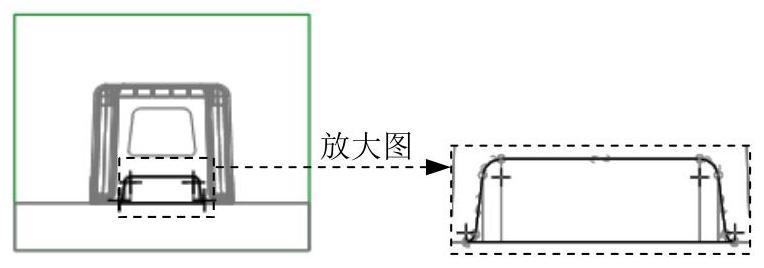

③绘制截面草图。进入草绘环境后,不需要选取参考,绘制图6.4.12所示的截面草图,完成截面的绘制后,单击“草绘”操控板中的“确定”按钮978-7-111-47285-8-Chapter06-528.jpg。(www.daowen.com)


⑤在操控板中单击978-7-111-47285-8-Chapter06-530.jpg按钮,完成特征的创建。

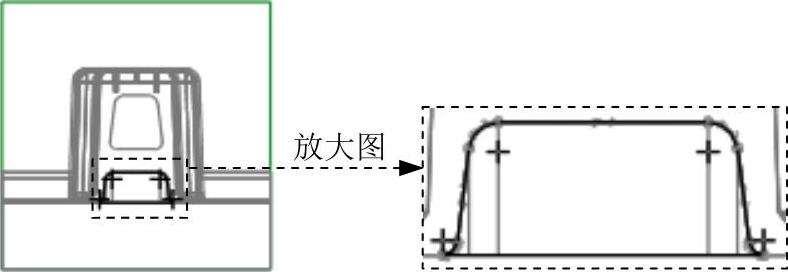

图6.4.12 截面草图

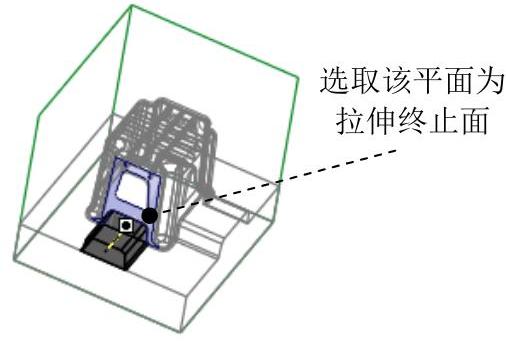

图6.4.13 定义拉伸终止面

(2)添加图6.4.14所示的体积块2。

①单击978-7-111-47285-8-Chapter06-533.jpg功能选项卡978-7-111-47285-8-Chapter06-534.jpg区域中的978-7-111-47285-8-Chapter06-535.jpg按钮,选取图6.4.15所示的毛坯表面为草绘平面,接受默认的箭头方向为草绘视图方向,然后选取图6.4.15所示的毛坯侧面为参考平面,方向为978-7-111-47285-8-Chapter06-536.jpg

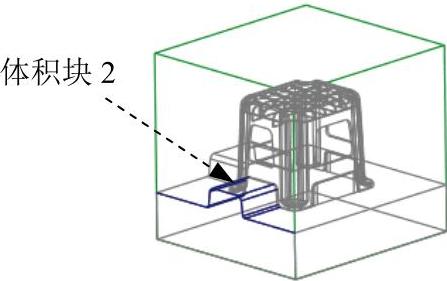

图6.4.14 体积块2


图6.4.15 定义草绘平面

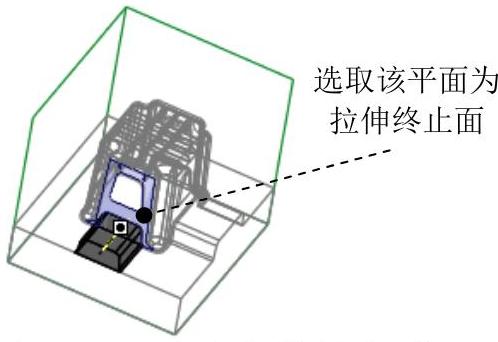

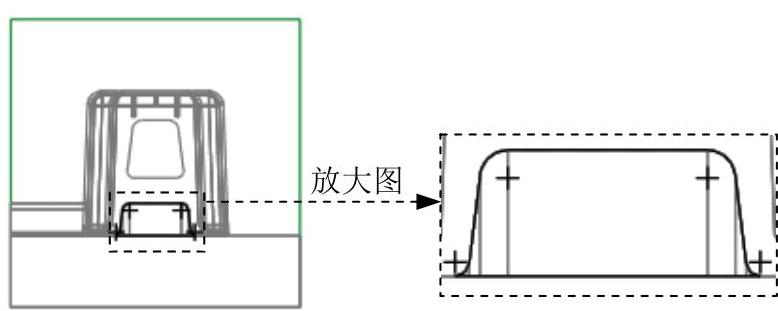

②绘制图6.4.16所示的截面草图,单击“草绘”操控板中的“确定”按钮978-7-111-47285-8-Chapter06-539.jpg,在操控板中选取深度类型978-7-111-47285-8-Chapter06-540.jpg(到选定的),选取凳子的内侧面为拉伸终止面,如图6.4.17所示。

(3)添加图6.4.18所示的体积块3。

①单击978-7-111-47285-8-Chapter06-541.jpg功能选项卡978-7-111-47285-8-Chapter06-542.jpg区域中的978-7-111-47285-8-Chapter06-543.jpg按钮,选取图6.4.19所示的毛坯表面为草绘平面,接受默认的箭头方向为草绘视图方向,然后选取图6.4.19所示的毛坯侧面为参考平面,方向为978-7-111-47285-8-Chapter06-544.jpg


图6.4.16 截面草图


图6.4.17 定义拉伸终止面

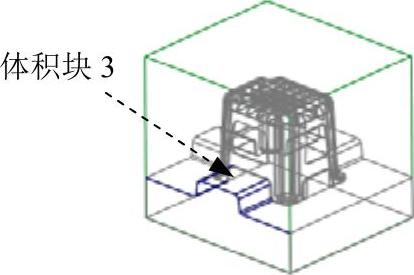

图6.4.18 体积块3


图6.4.19 定义草绘平面

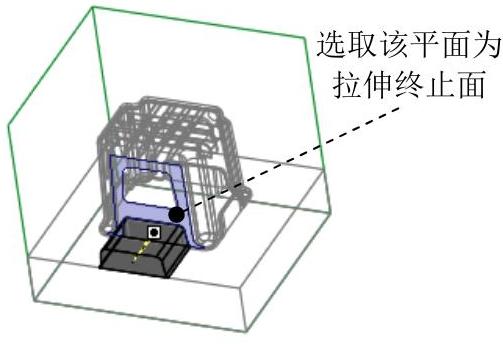

②绘制图6.4.20所示的截面草图,单击“草绘”操控板中的“确定”按钮978-7-111-47285-8-Chapter06-549.jpg,在操控板中选取深度类型978-7-111-47285-8-Chapter06-550.jpg(到选定的),选取凳子的内侧面为拉伸终止面,如图6.4.21所示。


图6.4.20 截面草图


图6.4.21 定义拉伸终止面

(4)添加图6.4.22所示的体积块4。

①单击978-7-111-47285-8-Chapter06-553.jpg功能选项卡978-7-111-47285-8-Chapter06-554.jpg区域中的978-7-111-47285-8-Chapter06-555.jpg按钮,选取图6.4.23所示的毛坯表面为草绘平面,接受默认的箭头方向为草绘视图方向,然后选取图6.4.23所示的毛坯侧面为参考平面,方向为978-7-111-47285-8-Chapter06-556.jpg

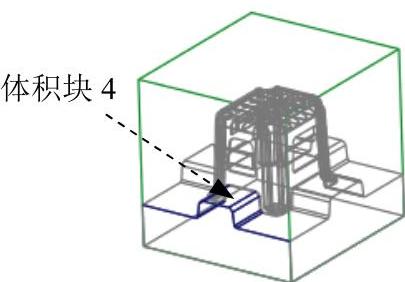

图6.4.22 体积块4


图6.4.23 定义草绘平面

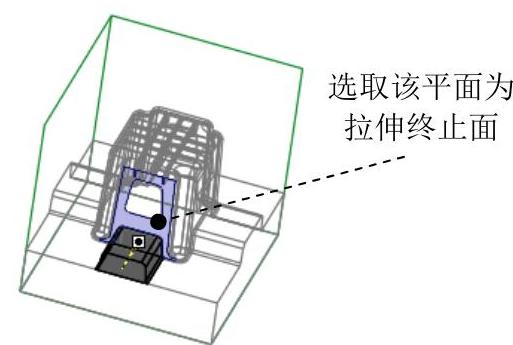

②绘制图6.4.24所示的截面草图,单击“草绘”操控板中的“确定”按钮978-7-111-47285-8-Chapter06-559.jpg,在操控板中选取深度类型978-7-111-47285-8-Chapter06-560.jpg(到选定的),选取凳子的内侧面为拉伸终止面,如图6.4.25所示。

Step5.在“编辑模具体积块”选项卡中单击“确定”按钮978-7-111-47285-8-Chapter06-561.jpg,完成下模体积块的创建。


图6.4.24 截面草图


图6.4.25 定义拉伸终止面
