Stage1.创建第二个滑块分型面

Step1.单击978-7-111-47285-8-Chapter05-1484.jpg功能选项卡978-7-111-47285-8-Chapter05-1485.jpg区域中的“分型面”按钮978-7-111-47285-8-Chapter05-1486.jpg,系统弹出“分型面”选项卡。

Step2.在系统弹出的“分型面”选项卡中的978-7-111-47285-8-Chapter05-1487.jpg区域单击“属性”按钮978-7-111-47285-8-Chapter05-1488.jpg,在弹出的“属性”对话框中输入分型面名称Slide_ps,单击对话框中的978-7-111-47285-8-Chapter05-1489.jpg按钮。

Step3.通过“拉伸”的方法建立拉伸曲面。

(1)单击978-7-111-47285-8-Chapter05-1490.jpg功能选项卡978-7-111-47285-8-Chapter05-1491.jpg区域中的978-7-111-47285-8-Chapter05-1492.jpg按钮,此时系统弹出“拉伸”操控板。

(2)定义草绘截面放置属性。右击,从弹出的菜单中选择978-7-111-47285-8-Chapter05-1493.jpg命令,在系统978-7-111-47285-8-Chapter05-1494.jpg的提示下,选取图5.8.29所示的表面为草绘平面,选取图5.8.29所示的坯料表面为参考平面,方向为978-7-111-47285-8-Chapter05-1495.jpg

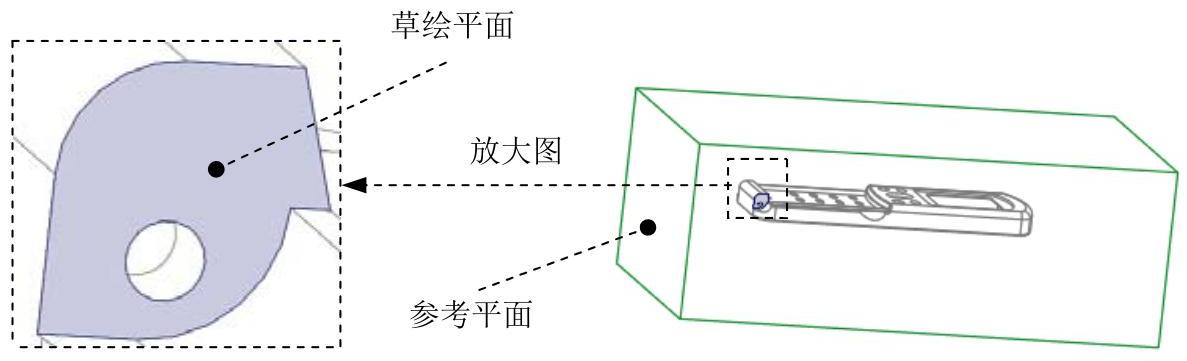

图5.8.29 定义草绘平面

(3)绘制截面草图。选取图5.8.30所示的边线为草绘参考,利用“投影”命令,选取参考的边线为草绘截面草图,完成截面的绘制后,单击“草绘”选项卡中的“确定”按钮978-7-111-47285-8-Chapter05-1497.jpg


图5.8.30 截面草图

(4)选取深度类型并输入深度值。在操控板中选取深度类型978-7-111-47285-8-Chapter05-1499.jpg,选取孔的底面为拉伸终止面,在操控板中单击978-7-111-47285-8-Chapter05-1500.jpg按钮,在“选项”界面中选中978-7-111-47285-8-Chapter05-1501.jpg复选框

(5)在操控板中单击978-7-111-47285-8-Chapter05-1502.jpg按钮,完成特征的创建。

Step4.通过“拉伸”的方法建立拉伸曲面。

(1)单击978-7-111-47285-8-Chapter05-1503.jpg功能选项卡978-7-111-47285-8-Chapter05-1504.jpg区域中的978-7-111-47285-8-Chapter05-1505.jpg按钮,此时系统弹出“拉伸”操控板。

(2)定义草绘截面放置属性。右击,从弹出的菜单中选择978-7-111-47285-8-Chapter05-1506.jpg命令,在系统978-7-111-47285-8-Chapter05-1507.jpg的提示下,选取图5.8.31所示的表面为草绘平面。

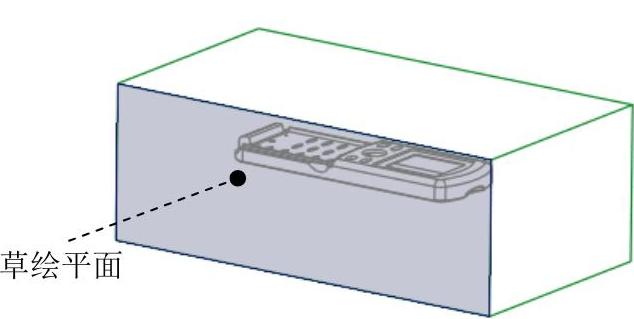

图5.8.31 定义草绘平面

(3)绘制截面草图。选取图5.8.32所示的边线为草绘参考,利用投影命令,选取参考的边线为草绘截面草图,完成截面的绘制后,单击“草绘”选项卡中的“确定”按钮978-7-111-47285-8-Chapter05-1509.jpg

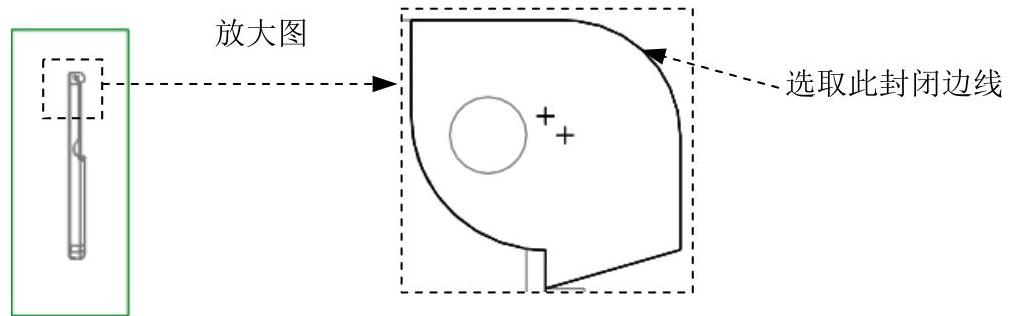

图5.8.32 选取参考边线

(4)选取深度类型并输入深度值。在操控板中选取深度类型978-7-111-47285-8-Chapter05-1511.jpg,选取图5.8.33所示的表面为拉伸终止面,在操控板中单击978-7-111-47285-8-Chapter05-1512.jpg按钮,在“选项”界面中选中978-7-111-47285-8-Chapter05-1513.jpg复选框。

(5)在操控板中单击978-7-111-47285-8-Chapter05-1514.jpg按钮,完成特征的创建。

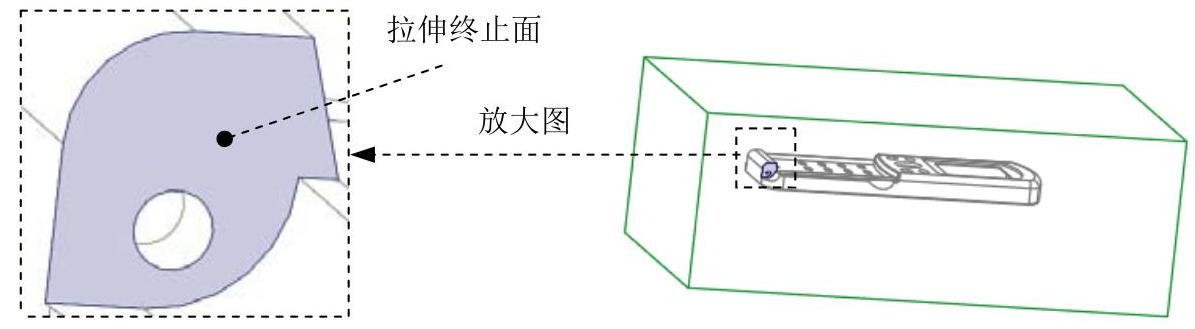

图5.8.33 拉伸终止面

Step5.将Step3的拉伸曲面和Step4的拉伸曲面合并在一起。

(1)按住Ctrl键,选取Step3创建的拉伸曲面和Step4创建的拉伸曲面。

(2)单击978-7-111-47285-8-Chapter05-1516.jpg功能选项卡978-7-111-47285-8-Chapter05-1517.jpg区域中的“合并”按钮978-7-111-47285-8-Chapter05-1518.jpg,此时系统弹出“合并”操控板。

(3)在模型中选取要合并的面组的侧,如图5.8.34所示。

(4)在操控板中单击978-7-111-47285-8-Chapter05-1519.jpg按钮,在“选项”界面中选中978-7-111-47285-8-Chapter05-1520.jpg单选项。

(5)单击978-7-111-47285-8-Chapter05-1521.jpg按钮,预览合并后的面组,确认无误后,单击978-7-111-47285-8-Chapter05-1522.jpg按钮。

Step6.在“分型面”选项卡中单击“确定”按钮978-7-111-47285-8-Chapter05-1523.jpg,完成分型面的创建。

Stage2.创建第三个滑块分型面(www.daowen.com)

参考Stage1,分型面名称Slide_ps_1,将另一侧的圆孔进行拉伸合并,结果如图5.8.35所示。


图5.8.34 合并的面组

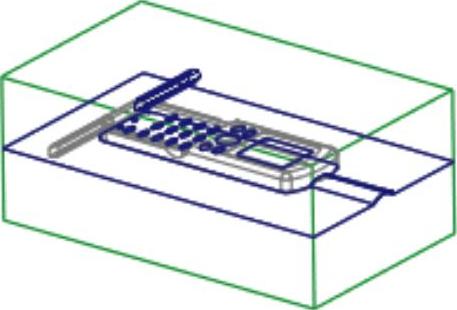

图5.8.35 合并面组后

Stage3.创建第二个滑块体积块

Step1.选择978-7-111-47285-8-Chapter05-1526.jpg功能选项卡978-7-111-47285-8-Chapter05-1527.jpg区域中的978-7-111-47285-8-Chapter05-1528.jpg978-7-111-47285-8-Chapter05-1529.jpg978-7-111-47285-8-Chapter05-1530.jpg命令(即用“分割”的方法构建体积块)。

Step2.在系统弹出的978-7-111-47285-8-Chapter05-1531.jpg菜单中选择978-7-111-47285-8-Chapter05-1532.jpg978-7-111-47285-8-Chapter05-1533.jpg978-7-111-47285-8-Chapter05-1534.jpg978-7-111-47285-8-Chapter05-1535.jpg978-7-111-47285-8-Chapter05-1536.jpg命令。

Step3.在系统弹出的“搜索工具”对话框中单击列表中的978-7-111-47285-8-Chapter05-1537.jpg体积块,然后单击978-7-111-47285-8-Chapter05-1538.jpg按钮,将其加入到978-7-111-47285-8-Chapter05-1539.jpg列表中,再单击978-7-111-47285-8-Chapter05-1540.jpg按钮。

Step4.用“列表选取”的方法选取分型面。

(1)在系统978-7-111-47285-8-Chapter05-1541.jpg的提示下,将鼠标指针移至模型中分型面的位置右击,从快捷菜单中选取978-7-111-47285-8-Chapter05-1542.jpg命令。

(2)在系统弹出的“从列表中拾取”对话框中单击列表中的978-7-111-47285-8-Chapter05-1543.jpg分型面,然后单击978-7-111-47285-8-Chapter05-1544.jpg按钮。

(3)单击“选择”对话框中的978-7-111-47285-8-Chapter05-1545.jpg按钮。

(4)系统弹出图5.8.36所示的978-7-111-47285-8-Chapter05-1546.jpg菜单,选中978-7-111-47285-8-Chapter05-1547.jpg复选框,选择978-7-111-47285-8-Chapter05-1548.jpg命令。

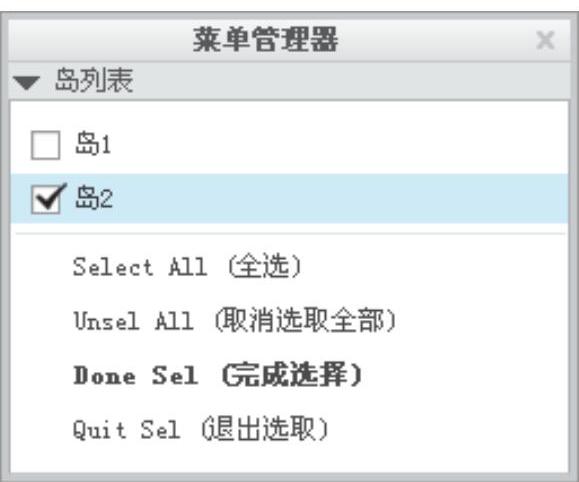

图5.8.36 “岛列表”菜单

说明:

在上面的操作中,当用Slide_ps分型面分割凹模体积块后,会产生两块互不连接的体积块,这些互不连接的体积块被称为Island(岛)。在图5.8.36所示的978-7-111-47285-8-Chapter05-1550.jpg菜单中,有978-7-111-47285-8-Chapter05-1551.jpg978-7-111-47285-8-Chapter05-1552.jpg两个岛。将鼠标指针移至岛菜单中这两个选项,模型中相应的体积块会加亮,这样很容易发现:978-7-111-47285-8-Chapter05-1553.jpg代表第二个滑块的体积块,978-7-111-47285-8-Chapter05-1554.jpg是凹模体积块被第二个滑块的体积块减掉所剩余的部分。

Step5.单击“分割”对话框中的978-7-111-47285-8-Chapter05-1555.jpg按钮。

Step6.系统弹出图5.8.37所示的“属性”对话框,同时体积块的第一个销部分变亮,然后在对话框中输入名称slide_vol_1,单击978-7-111-47285-8-Chapter05-1556.jpg按钮。


图5.8.37 “属性”对话框

Stage4.创建第三个滑块体积块

Step1.选择978-7-111-47285-8-Chapter05-1558.jpg功能选项卡978-7-111-47285-8-Chapter05-1559.jpg区域中的978-7-111-47285-8-Chapter05-1560.jpg978-7-111-47285-8-Chapter05-1561.jpg978-7-111-47285-8-Chapter05-1562.jpg命令,(即用“分割”的方法构建体积块)。

Step2.在系统弹出的978-7-111-47285-8-Chapter05-1563.jpg菜单中选择978-7-111-47285-8-Chapter05-1564.jpg978-7-111-47285-8-Chapter05-1565.jpg978-7-111-47285-8-Chapter05-1566.jpg978-7-111-47285-8-Chapter05-1567.jpg978-7-111-47285-8-Chapter05-1568.jpg命令。

Step3.在系统弹出的“搜索工具”对话框中单击列表中的978-7-111-47285-8-Chapter05-1569.jpg体积块,然后单击978-7-111-47285-8-Chapter05-1570.jpg按钮,将其加入到978-7-111-47285-8-Chapter05-1571.jpg列表中,再单击978-7-111-47285-8-Chapter05-1572.jpg按钮。

Step4.用“列表选取”的方法选取分型面。

(1)在系统978-7-111-47285-8-Chapter05-1573.jpg的提示下,先将鼠标指针移至模型中分型面的位置右击,从快捷菜单中选取978-7-111-47285-8-Chapter05-1574.jpg命令。

(2)在系统弹出的“从列表中拾取”对话框中单击列表中的978-7-111-47285-8-Chapter05-1575.jpg分型面,然后单击978-7-111-47285-8-Chapter05-1576.jpg按钮。

(3)在“选择”对话框中单击978-7-111-47285-8-Chapter05-1577.jpg按钮,此时系统弹出978-7-111-47285-8-Chapter05-1578.jpg菜单,在菜单中选中978-7-111-47285-8-Chapter05-1579.jpg复选框,然后选择978-7-111-47285-8-Chapter05-1580.jpg命令。

Step5.在“分割”对话框中单击978-7-111-47285-8-Chapter05-1581.jpg按钮。

Step6.系统弹出“属性”对话框,同时体积块的第二个销部分变亮,然后在对话框中输入名称slide_vol_2,单击978-7-111-47285-8-Chapter05-1582.jpg按钮。
