下面讲述如何在零件cap的模具坯料中创建浇道和浇口（图5.7.12），以下是操作过程。此例创建浇注系统是通过在坯料中切除材料来创建的。

图5.7.11 截面草图

图5.7.12 建立浇道和浇口

Stage1.创建基准平面

这里要创建的基准平面ADTM2和ADTM3将作为后面浇道和浇口特征的草绘平面及其参考平面。ADTM2和ADTM3位于坯料的中间位置。

Step1.创建基准平面ADTM2。

（1）单击功能选项卡区域中的“平面”按钮。

（2）系统弹出“基准平面”对话框，选取MOLD_FRONT基准平面为参考平面，偏移值为40.0（若方向相反应输入值-40.0）。

（3）在“基准平面”对话框中单击按钮。

Step2.创建基准平面ADTM3。

（1）单击功能选项卡区域中的“平面”按钮。

（2）系统弹出“基准平面”对话框，选取MOLD_RIGHT基准平面为参考平面，偏移值为-50.0（若方向相反应输入值50.0）。

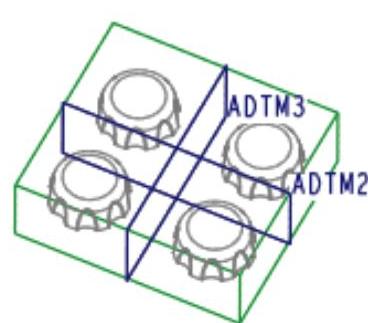

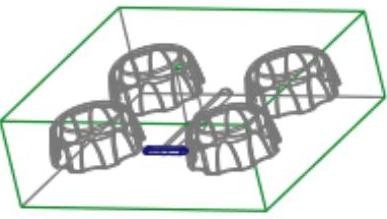

（3）在“基准平面”对话框中单击按钮，创建的两个基准平面如图5.7.13所示。

Stage2.创建图5.7.14所示的浇道（Sprue）

图5.7.13 创建两个基准平面

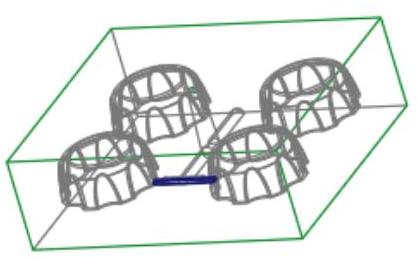

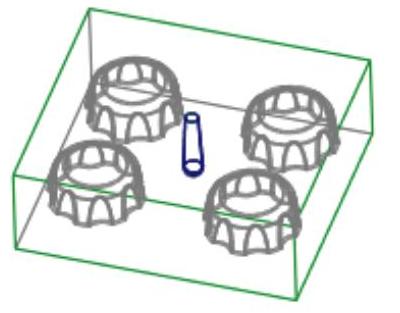

图5.7.14 创建浇道

Step1.先创建图5.7.15所示的基准平面ADTM4。

（1）单击功能选项卡区域中的“平面”按钮。

（2）系统弹出“基准平面”对话框，选取ADTM1基准平面为参考平面，偏移值为-8.0（若方向相反应输入值8.0）。

（3）在“基准平面”对话框中单击按钮。

Step2.单击功能选项卡区域中的按钮，此时出现“旋转”操控板。

（1）选取旋转类型。在出现的操控板中，确认“实体”按钮被按下。

（2）定义草绘截面放置属性。右击，从弹出的快捷菜单中选择命令。草绘平面为ADTM2，草绘平面的参考平面为MOLD_RIGHT基准平面，草绘平面的参考方位是，单击按钮。至此，系统进入截面草绘环境。

（3）进入截面草绘环境后，选取ADTM3和参考边线为草绘参考，绘制图5.7.16所示的截面草图，完成特征截面后，单击“草绘”操控板中的“确定”按钮。

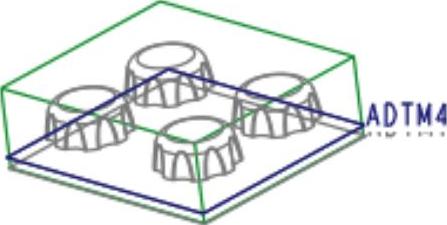

图5.7.15 创建基准平面ADTM4

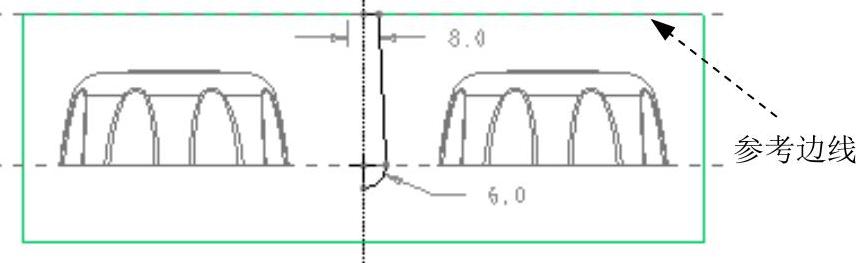

图5.7.16 截面草图

注意：要绘制旋转中心轴。

（4）定义深度类型。在操控板中选取旋转角度类型，旋转角度为360°。

（5）单击操控板中的按钮，完成特征创建。

Stage3.创建图5.7.17所示的主流道（Runner）

单击功能选项卡区域中的按钮，此时出现“旋转”操控板。

（1）选取旋转类型。在出现的操控板中，确认“实体”按钮被按下。

（2）定义草绘截面放置属性。右击，从快捷菜单中选择命令。草绘平面为MAIN_PARTING_PLN基准平面，草绘平面的参考平面为MOLD_RIGHT基准平面，草绘平面的参考方位是。单击按钮，系统进入截面草绘环境。(www.daowen.com)

（3）进入截面草绘环境后，选取MOLD_FRONT和ADTM3为参考，绘制图5.7.18所示的截面草图，完成特征截面的绘制后，单击“草绘”操控板中的“确定”按钮。

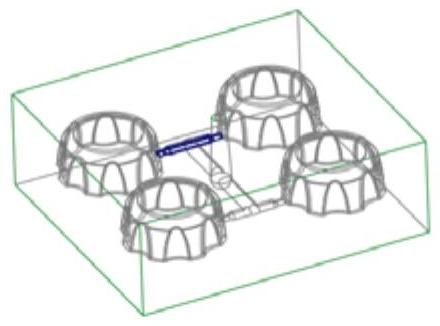

图5.7.17 创建主流道

图5.7.18 截面草图

（4）定义旋转角度。旋转角度类型为，旋转角度为-180。。

（5）单击操控板中的按钮，完成特征创建。

Stage4.创建图5.7.19所示的分流道（Sub_Runner）

单击功能选项卡区域中的按钮，此时出现“旋转”操控板。

（1）选取旋转类型。在出现的操控板中，确认“实体”按钮被按下。

（2）定义草绘截面放置属性。右击，从弹出的快捷菜单中选择命令。草绘平面为MAIN_PARTING_PLN，草绘平面的参考平面为MOLD_RIGHT基准平面，草绘平面的参考方位是，单击按钮，系统进入截面草绘环境。

（3）进入截面草绘环境后，接受系统默认的参考，绘制图5.7.20所示的截面草图。完成特征截面的绘制后，单击“草绘”操控板中的“确定”按钮。

（4）定义旋转角度。旋转角度类型为，旋转角度为-180。。

（5）单击操控板中的按钮，完成特征创建。

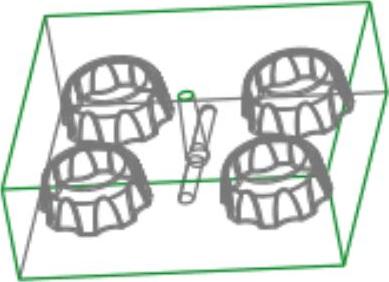

图5.7.19 创建分流道

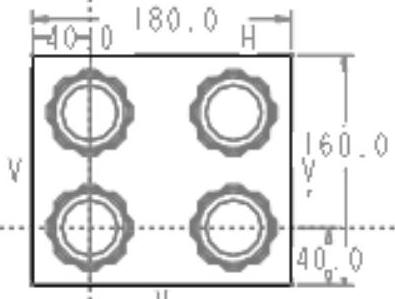

图5.7.20 截面草图

Stage5.创建图5.7.21所示的浇口（Gate）

Step1.单击功能选项卡区域中的按钮，此时出现“拉伸”操控板。

Step2.创建拉伸特征。

（1）在出现的操控板中，确认“实体”按钮被按下。

（2）右击，从弹出的快捷菜单中选择命令。草绘平面为ADTM3，草绘平面的参考平面为MAIN_PARTING_PLN基准平面，草绘平面的参考方位为，单击按钮，系统进入截面草绘环境。

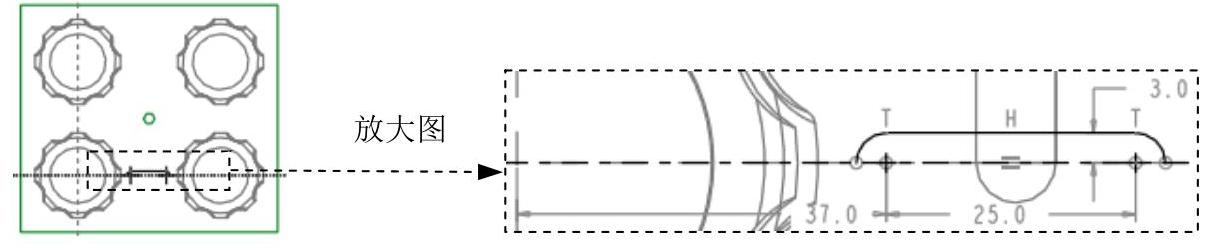

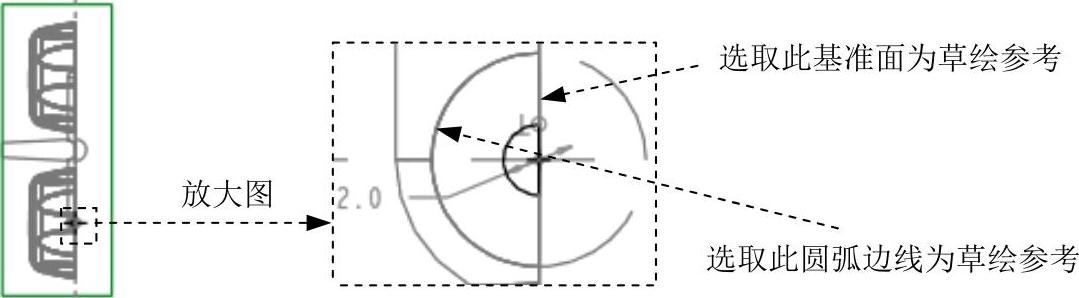

（3）进入截面草绘环境后，选取图5.7.22所示的圆弧的边线和MAIN_PARTING_PLN基准平面为草绘参考，绘制图5.7.22所示的封闭截面草图。完成特征截面的绘制后，单击“草绘”操控板中的“确定”按钮。

图5.7.21 创建浇口

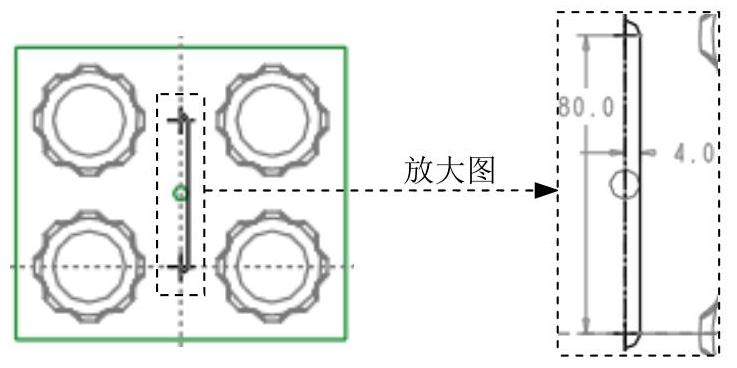

图5.7.22 封闭截面草图

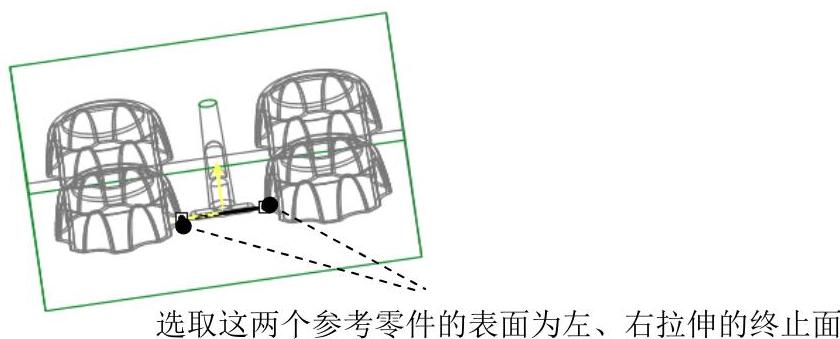

（4）在操控板中单击按钮，在弹出的界面中，选取双侧的深度选项均为（至曲面），然后选取图5.7.23所示的参考零件的表面为左、右拉伸的终止面。

（5）单击操控板中的按钮，完成特征创建。

Stage6.以镜像的方式在另一端建立分流道和浇口

Step1.按住Ctrl键，在模型树中选取和，单击功能选项卡下拉列表中的命令。

Step2.选取镜像的中心平面ADTM2，在操控板中单击按钮，在系统弹出的“相交元件”对话框中单击选项，然后单击按钮，镜像完成后的分流道和浇口如图5.7.24所示。

图5.7.23 选取拉伸的终止面

图5.7.24 镜像后的分流道和浇口
