如何创建模具分型曲面

下面的操作是创建零件cap.prt的主分型面(图5.7.25),以分离模具的上模型腔和下模型腔,其操作过程如下。

Step1.单击978-7-111-47285-8-Chapter05-1228.jpg功能选项卡978-7-111-47285-8-Chapter05-1229.jpg区域中的“分型面”按钮978-7-111-47285-8-Chapter05-1230.jpg,系统弹出“分型面”选项卡。

Step2.在系统弹出的“分型面”选项卡中的978-7-111-47285-8-Chapter05-1231.jpg区域单击“属性”按钮978-7-111-47285-8-Chapter05-1232.jpg,在“属性”对话框中输入分型面名称main_ps,单击对话框中的978-7-111-47285-8-Chapter05-1233.jpg按钮。

Step3.通过拉伸的方法,创建主分型面。

(1)单击978-7-111-47285-8-Chapter05-1234.jpg功能选项卡978-7-111-47285-8-Chapter05-1235.jpg区域中的978-7-111-47285-8-Chapter05-1236.jpg按钮,此时系统弹出“拉伸”操控板。

(2)定义草绘截面放置属性。右击,从弹出的快捷菜单中选择978-7-111-47285-8-Chapter05-1237.jpg命令,在系统978-7-111-47285-8-Chapter05-1238.jpg的提示下,选取图5.7.26所示的坯料表面1为草绘平面,然后选取图5.7.26所示坯料的表面2为参考平面,方向为978-7-111-47285-8-Chapter05-1239.jpg

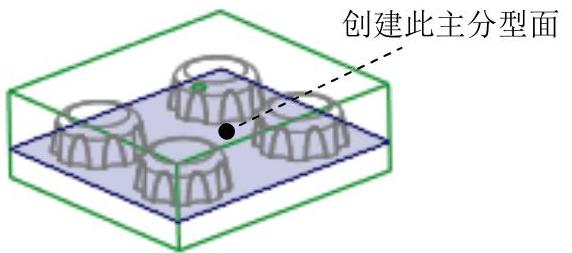

图5.7.25 创建主分型面

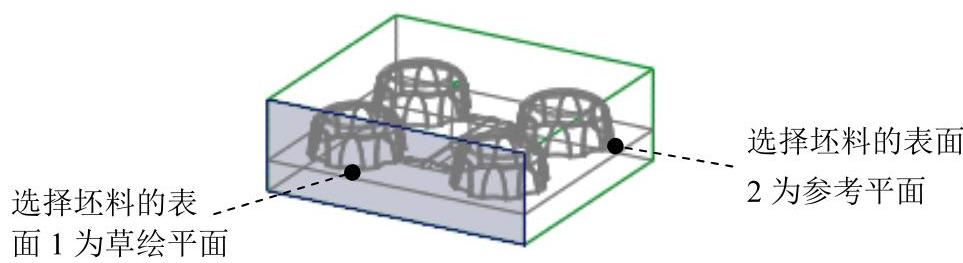

图5.7.26 定义草绘平面

(3)绘制截面草图。选取图5.7.27所示的坯料的边线和MAIN_PARTING_PLN基准平面为草绘参考,截面草图为一条线段。绘制完成图5.7.27所示的特征截面后,单击“草绘”选项卡中的“确定”按钮978-7-111-47285-8-Chapter05-1242.jpg。(www.daowen.com)

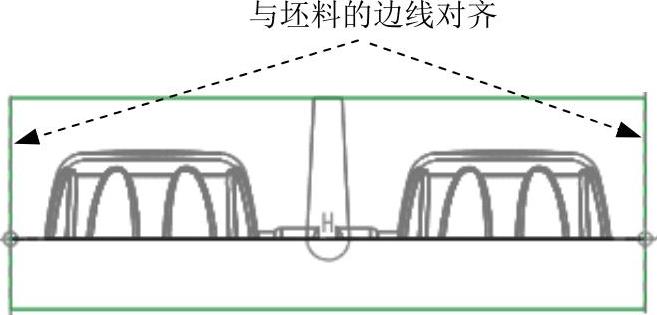

图5.7.27 截面草图

(4)设置深度选项。


②将模型调整到图5.7.28所示的视图方位,然后选取该图中的坯料表面3为拉伸终止面。

③在操控板中单击978-7-111-47285-8-Chapter05-1245.jpg按钮,完成特征的创建。

Step4.在“分型面”选项卡中单击“确定”按钮978-7-111-47285-8-Chapter05-1246.jpg,完成分型面的创建。

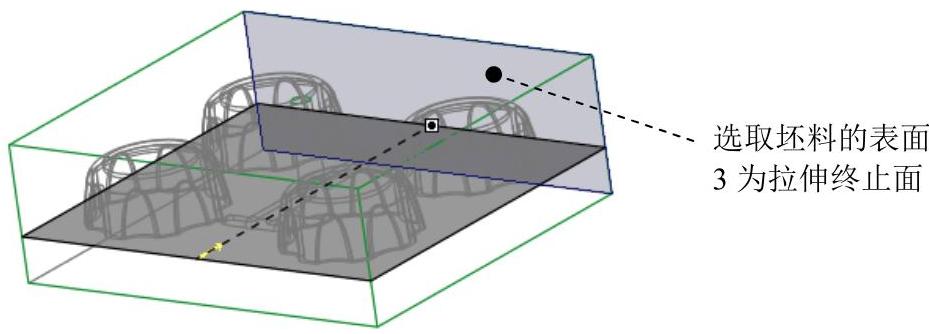

图5.7.28 选择拉伸终止面
