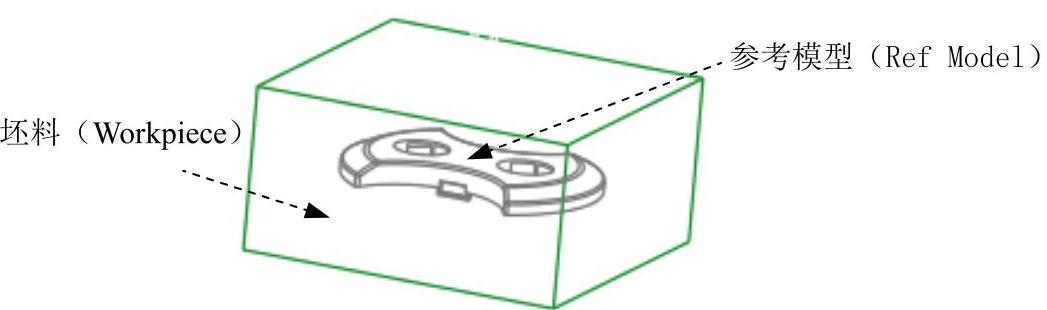

在开始设计模具前，应先创建一个“模具模型”。模具模型包括参考模型（RefModel）和坯料（Workpiece），如图13.2.2所示。

Stage1.引入参考模型

Step1.单击功能选项卡区域的按钮，在系统弹出的菜单中单击按钮。

Step2.在弹出的“打开”对话框中，选取三维零件模型cover.prt作为参考零件模型，并将其选中，然后单击按钮。

Step3.在“元件放置”操控板的“约束”类型下拉列表框中选择，将参考模型按默认放置，再在操控板中单击按钮。

Step4.此时系统弹出“创建参考模型”对话框，选中单选项，然后在区域的文本框中接受系统给出的默认参考模型名称COVER_MOLD_REF（也可以输入其他字符作为参考模型名称），再单击按钮。

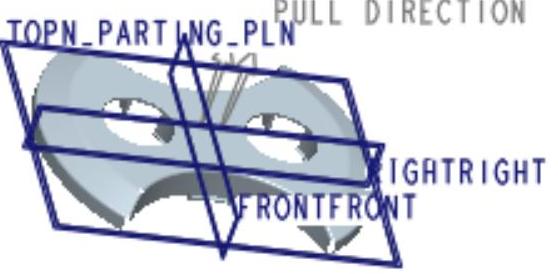

参考件组装完成后，模具的基准平面与参考模型的基准平面对齐，如图13.2.3所示。

图13.2.2 参考模型和坯料

(www.daowen.com)

图13.2.3 参考件组装完成后

Stage2.创建坯料

Step1.单击功能选项卡区域的“工件”按钮下的按钮，在系统弹出的菜单中单击按钮。

Step2.系统弹出“创建元件”对话框，在区域选中单选项，在区域选中单选项，在文本框中输入坯料的名称cover_mold_wp，然后单击按钮

Step3.在弹出的“创建选项”对话框中选中单选项，然后单击按钮。

Step4.创建坯料特征。单击功能选项卡区域中的按钮；在出现的操控板中，确认“实体”按钮被按下，在绘图区中右击，从弹出的快捷菜单中选择命令。系统弹出“草绘”对话框，然后选择MOLD_RIGHT基准平面作为草绘平面，MOLD_FRONT基准平面为草绘平面的参考平面，方位为，然后单击按钮，系统即进入截面草绘环境。进入截面草绘环境后，选取MOLD_FRONT基准平面和MAIN_PARTING_PLN基准平面为草绘参考，然后绘制图13.2.4所示的特征截面。完成特征截面的绘制后，单击“草绘”操控板中的“确定”按钮，在操控板中选取深度类型（对称），再在深度文本框中输入深度值300.0，并按回车键，在操控板中单击按钮，则可完成拉伸特征的创建。

图13.2.4 截面草图
