裙边法范例之护盖分模技巧

图4.3.66所示的模具分型面是采用裙边法设计的,下面说明其操作过程。

Task1.打开模具模型

将工作目录设置至D:\creo3.3\work\ch04.03.09,打开文件cover2_mold.asm。

Task2.创建分型面

下面将创建图4.3.67所示的分型面,以分离模具的上模和下模。

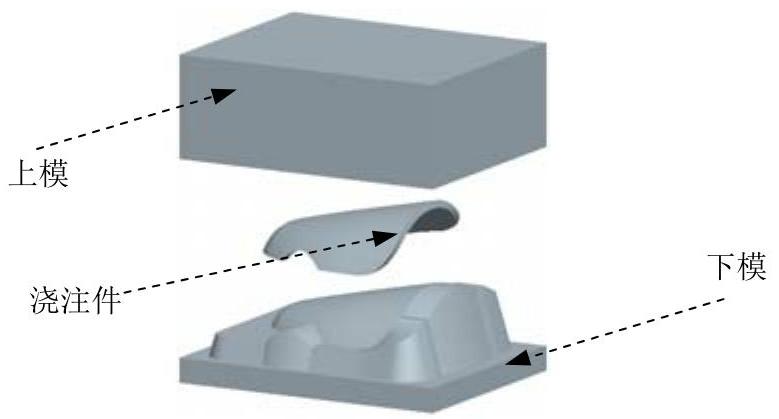

图4.3.66 护盖的分模


图4.3.67 用裙边法设计分型面

Stage1.创建轮廓曲线

Step1.单击978-7-111-47285-8-Chapter04-871.jpg功能选项卡978-7-111-47285-8-Chapter04-872.jpg区域的“轮廓曲线”按钮978-7-111-47285-8-Chapter04-873.jpg,系统弹出“轮廓曲线”对话框。

Step2.在系统978-7-111-47285-8-Chapter04-874.jpg的提示下,选取图4.3.68所示的坯料表面来定义光线方向,选择978-7-111-47285-8-Chapter04-875.jpg命令,接受图4.3.68中的箭头方向为光线投影方向。

Step3.单击对话框中的978-7-111-47285-8-Chapter04-876.jpg按钮,完成“轮廓曲线”特征的创建。

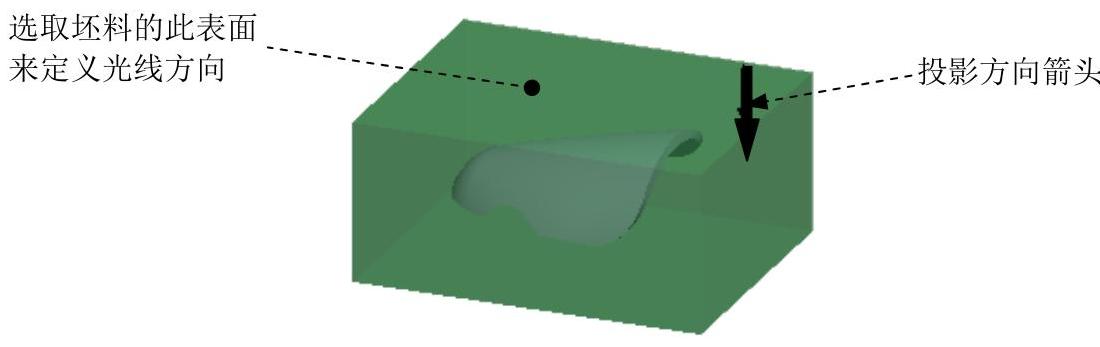

图4.3.68 选取平面

Stage2.采用裙边法设计分型面

Step1.单击978-7-111-47285-8-Chapter04-878.jpg功能选项卡978-7-111-47285-8-Chapter04-879.jpg区域中的“分型面”按钮978-7-111-47285-8-Chapter04-880.jpg,系统弹出“分型面”操控板。

Step2.在系统弹出的“分型面”操控板中的978-7-111-47285-8-Chapter04-881.jpg区域单击978-7-111-47285-8-Chapter04-882.jpg按钮,在“属性”文本框中输入分型面名称ps,单击978-7-111-47285-8-Chapter04-883.jpg按钮。

Step3.单击978-7-111-47285-8-Chapter04-884.jpg功能选项卡中978-7-111-47285-8-Chapter04-885.jpg区域中的“裙边曲面”按钮978-7-111-47285-8-Chapter04-886.jpg,系统弹出“裙边曲面”对话框。

Step4.在系统978-7-111-47285-8-Chapter04-887.jpg的提示下,选取图4.3.68所示的坯料表面来定义光线方向,选择978-7-111-47285-8-Chapter04-888.jpg命令,接受图4.3.68中的箭头方向为光线投影方向。

Step5.在系统978-7-111-47285-8-Chapter04-889.jpg的提示下,用“列表选取”的方法选取轮廓曲线(即列表中的978-7-111-47285-8-Chapter04-890.jpg选项),选择978-7-111-47285-8-Chapter04-891.jpg命令。

Step6.延伸裙边曲面。单击“裙边曲面”对话框中的978-7-111-47285-8-Chapter04-892.jpg按钮,预览所创建的分型面,在图4.3.69a中可以看到,此时分型面还没有到达坯料的外表面。进行下面的操作后,可以使分型面延伸到坯料的外表面,如图4.3.69b所示。

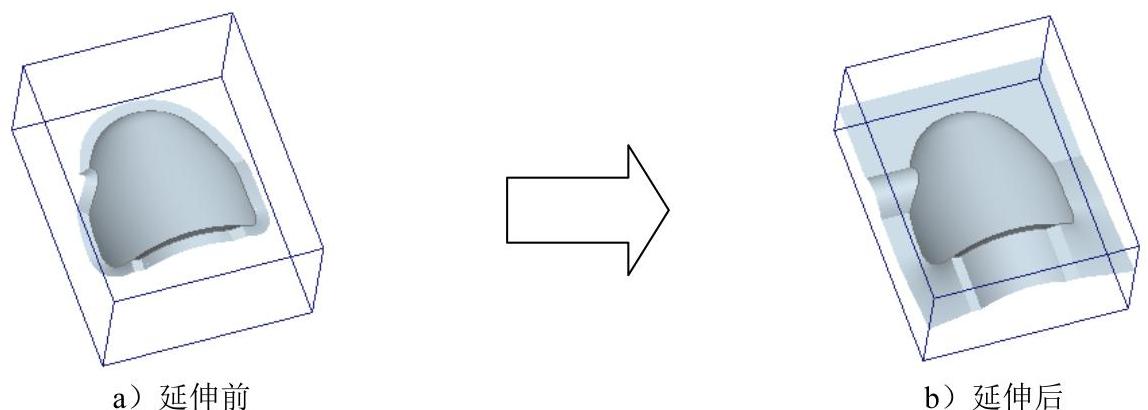

图4.3.69 延伸分型面

(1)在图4.3.70所示的“裙边曲面”对话框中,双击978-7-111-47285-8-Chapter04-894.jpg元素,系统弹出“延伸控制”对话框,选择“延伸方向”选项卡(图4.3.71)。

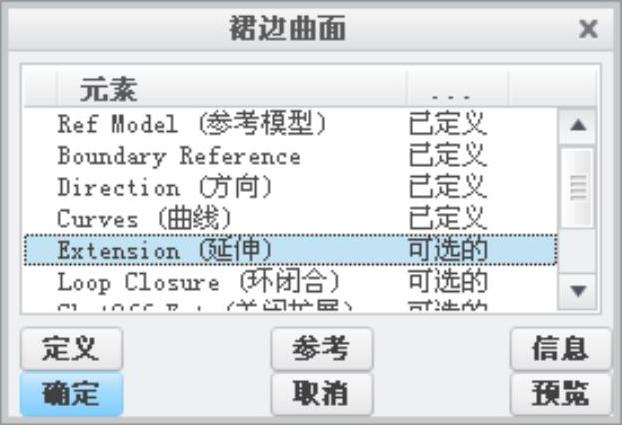

图4.3.70 “裙边曲面”对话框

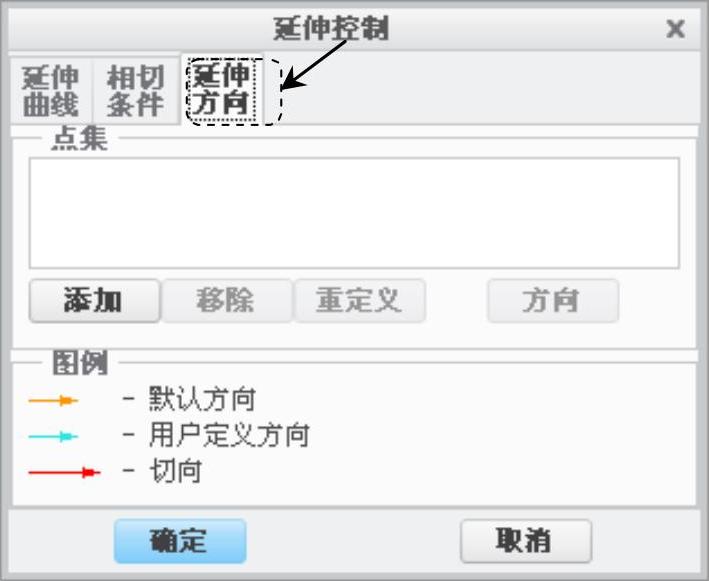

图4.3.71 “延伸方向”选项卡

(2)定义延伸点集1。

①在“延伸方向”选项卡中单击978-7-111-47285-8-Chapter04-897.jpg按钮,系统弹出978-7-111-47285-8-Chapter04-898.jpg菜单,同时提示978-7-111-47285-8-Chapter04-899.jpg,按住Ctrl键,在模型中选取图4.3.72所示的四个点,然后单击“选择”对话框中的978-7-111-47285-8-Chapter04-900.jpg按钮,再在978-7-111-47285-8-Chapter04-901.jpg菜单中选择978-7-111-47285-8-Chapter04-902.jpg命令。

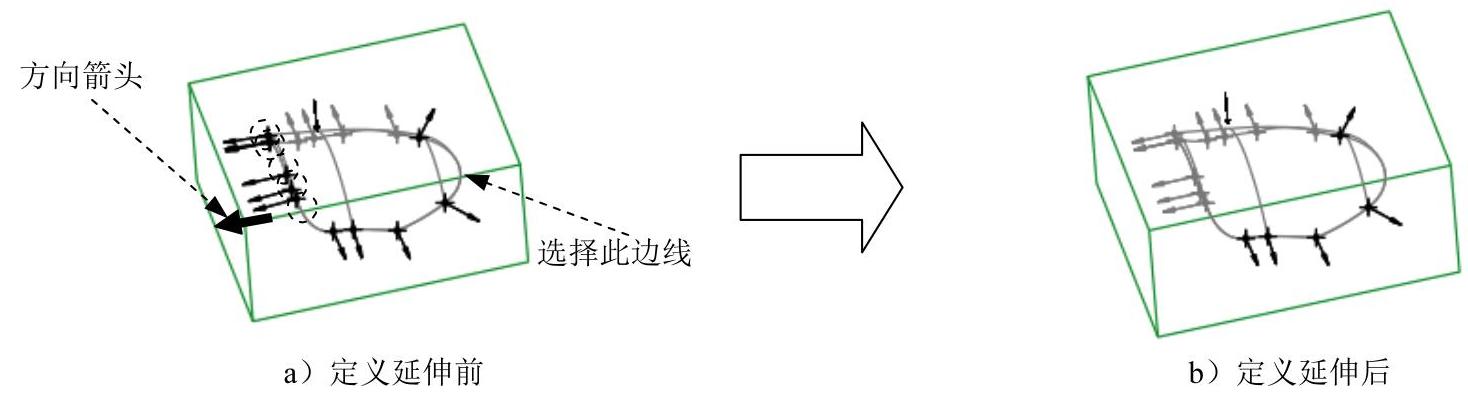

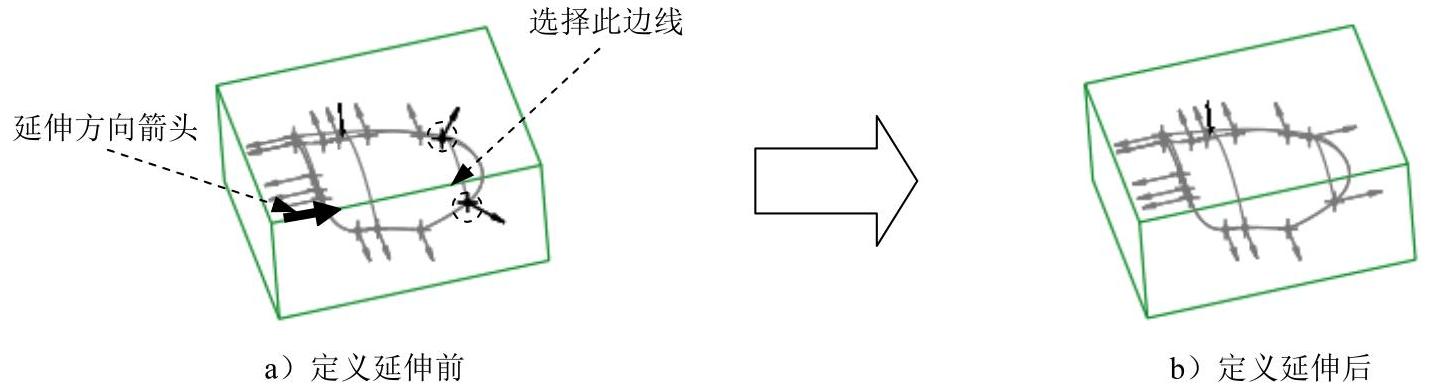

图4.3.72 定义延伸点集(一)

②在978-7-111-47285-8-Chapter04-904.jpg菜单中选择978-7-111-47285-8-Chapter04-905.jpg命令,然后选取图4.3.72所示的边线,选择978-7-111-47285-8-Chapter04-906.jpg命令,接受图4.3.72中的箭头方向为延伸方向。

(3)定义延伸点集2。

①在“延伸控制”对话框中,单击978-7-111-47285-8-Chapter04-907.jpg按钮,在978-7-111-47285-8-Chapter04-908.jpg的提示下,按住Ctrl键,选取图4.3.73所示的六个点,然后单击“选择”对话框中的978-7-111-47285-8-Chapter04-909.jpg按钮,在978-7-111-47285-8-Chapter04-910.jpg菜单中选择978-7-111-47285-8-Chapter04-911.jpg命令。

②在弹出的978-7-111-47285-8-Chapter04-912.jpg菜单中选择978-7-111-47285-8-Chapter04-913.jpg命令,然后选取图4.3.73所示的边线,调整延伸方向,如图4.3.73所示,然后选择978-7-111-47285-8-Chapter04-914.jpg命令。

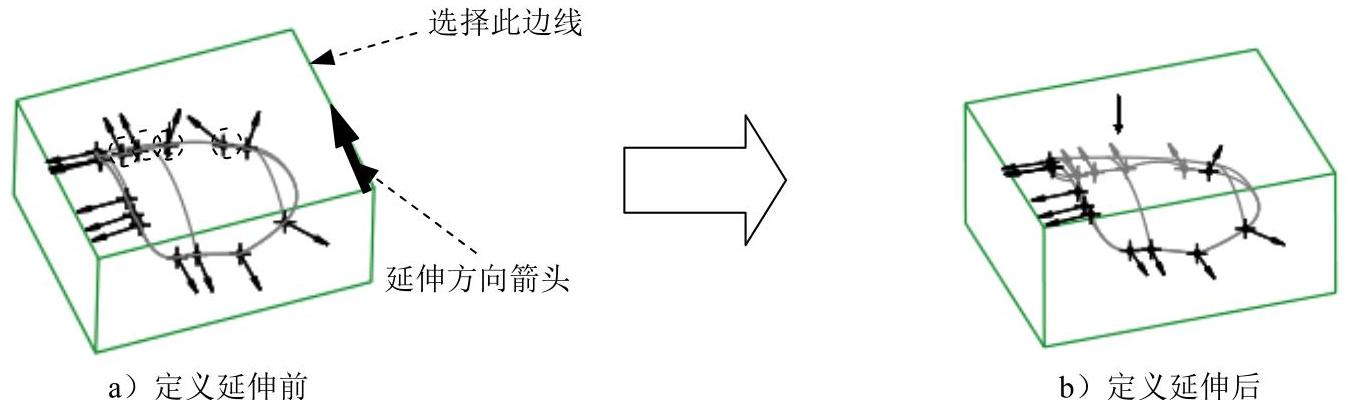

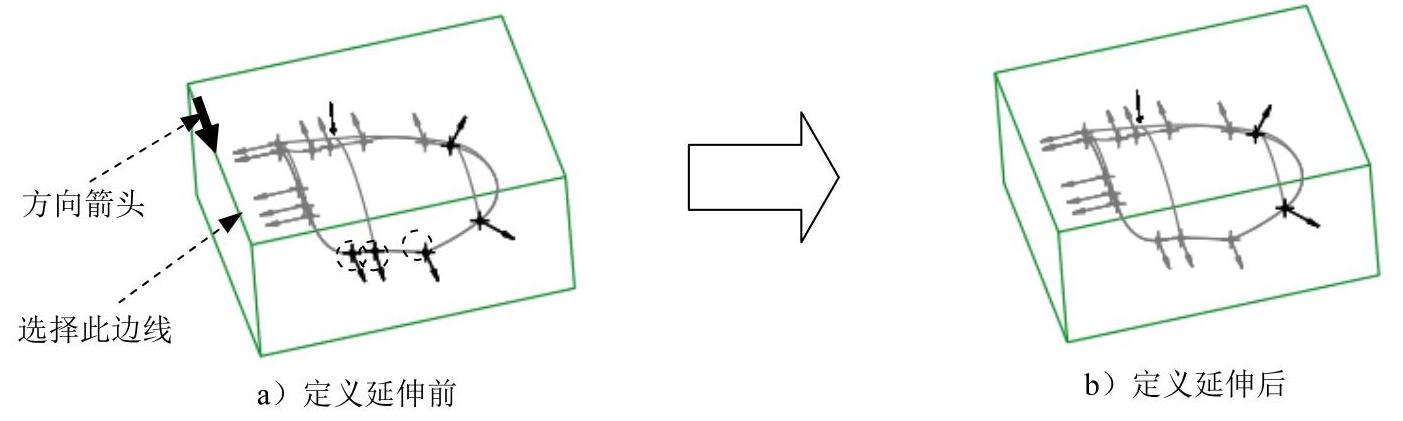

图4.3.73 定义延伸点集(二)

(4)定义延伸点集3。

①在“延伸控制”对话框中单击978-7-111-47285-8-Chapter04-916.jpg按钮,按住Ctrl键,选取图4.3.74所示的三个点,然后单击“选择”对话框中的978-7-111-47285-8-Chapter04-917.jpg按钮,选择978-7-111-47285-8-Chapter04-918.jpg命令。

②在弹出的978-7-111-47285-8-Chapter04-919.jpg菜单中选择978-7-111-47285-8-Chapter04-920.jpg命令,然后选取图4.3.74所示的边线,选择978-7-111-47285-8-Chapter04-921.jpg命令,接受图4.3.74中的箭头方向为延伸方向。


图4.3.74 定义延伸点集(三)

(5)定义延伸点集4。

①在“延伸控制”对话框中单击978-7-111-47285-8-Chapter04-923.jpg按钮,按住Ctrl键,选取图4.3.75所示的两个点,然后单击“选择”对话框中的978-7-111-47285-8-Chapter04-924.jpg按钮,选择978-7-111-47285-8-Chapter04-925.jpg命令。

②在弹出的978-7-111-47285-8-Chapter04-926.jpg菜单中选择978-7-111-47285-8-Chapter04-927.jpg命令,然后选取图4.3.75所示的边线,选择978-7-111-47285-8-Chapter04-928.jpg命令,接受图4.3.75中的箭头方向为延伸方向。定义了以上四个延伸点集后,单击“延伸控制”对话框中的978-7-111-47285-8-Chapter04-929.jpg按钮。(www.daowen.com)

(6)在“裙边曲面”对话框中单击978-7-111-47285-8-Chapter04-930.jpg按钮,预览所创建的分型面,可以看到此时分型面已向四周延伸至坯料的表面。


图4.3.75 定义延伸点集(四)

Step7.在裙边曲面上创建“束子”特征。

(1)定义“束子”的轮廓。

①在图4.3.76所示的“裙边曲面”对话框中双击978-7-111-47285-8-Chapter04-932.jpg元素。

②在图4.3.77所示的978-7-111-47285-8-Chapter04-933.jpg菜单中,依次选择978-7-111-47285-8-Chapter04-934.jpg978-7-111-47285-8-Chapter04-935.jpg978-7-111-47285-8-Chapter04-936.jpg命令。

③设置草绘平面。在弹出的978-7-111-47285-8-Chapter04-937.jpg菜单中选择978-7-111-47285-8-Chapter04-938.jpg命令,在系统978-7-111-47285-8-Chapter04-939.jpg的提示下,选取图4.3.78所示的坯料表面为草绘平面,选择978-7-111-47285-8-Chapter04-940.jpg978-7-111-47285-8-Chapter04-941.jpg978-7-111-47285-8-Chapter04-942.jpg命令,再选取图4.3.78所示的坯料表面为参考平面。

④绘制“束子”轮廓。进入草绘环境后,选取MAIN_PARTING_PLN和MOLD_RIGHT两个基准平面为草绘参考,绘制图4.3.79所示的截面草图。完成特征截面的绘制后,单击“草绘”操控板中的“确定”按钮978-7-111-47285-8-Chapter04-943.jpg

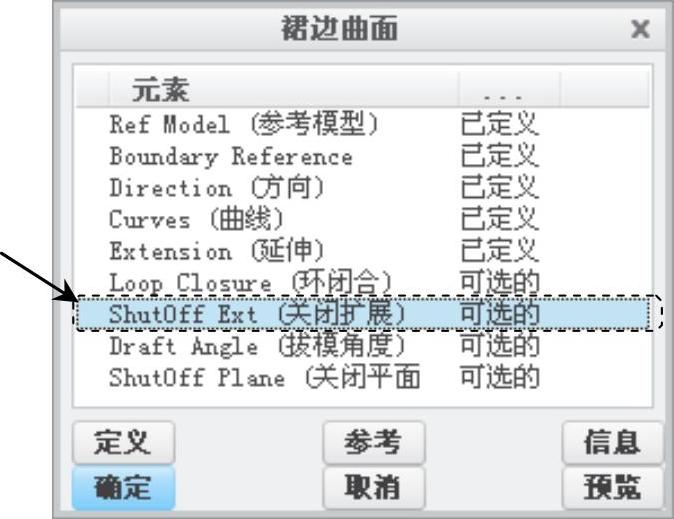

图4.3.76 “裙边曲面”对话框

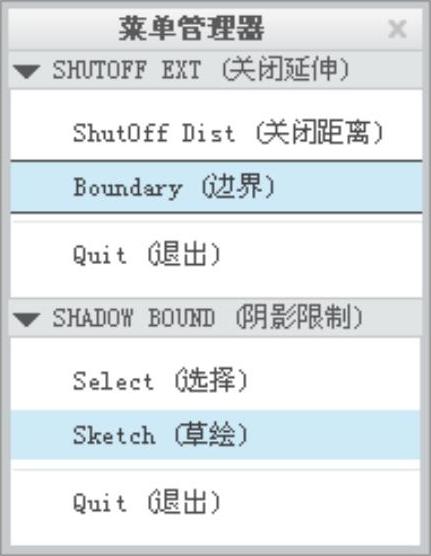

图4.3.77 菜单管理器

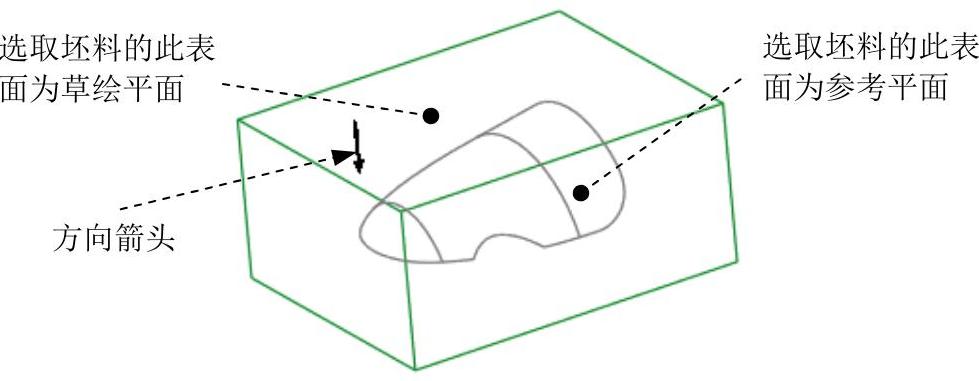

图4.3.78 定义草绘平面

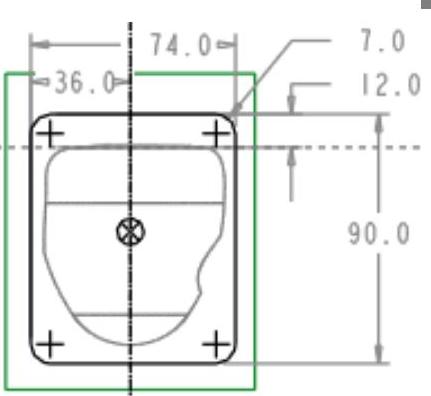

图4.3.79 截面草图

(2)创建图4.3.80所示的基准平面ADTM1,该基准平面将在后面作为“束子”终止平面的参考平面。


②系统弹出“基准平面”对话框,选取MOLD_FRONT基准平面为参考平面,然后输入偏移值5.0(此基准平面应在MOLD_FRONT基准平面的下方,若方向相反应输入负值)。

③单击“基准平面”对话框中的978-7-111-47285-8-Chapter04-950.jpg按钮。

(3)定义“束子”的拔模角度。

①在“裙边曲面”对话框中双击978-7-111-47285-8-Chapter04-951.jpg元素。

②在系统弹出的978-7-111-47285-8-Chapter04-952.jpg文本框中,输入拔模角度值15,单击978-7-111-47285-8-Chapter04-953.jpg按钮。

(4)定义“束子”的终止平面。

①在“裙边曲面”对话框中双击978-7-111-47285-8-Chapter04-954.jpg元素,然后进行下面的操作。

②系统弹出978-7-111-47285-8-Chapter04-955.jpg菜单,在系统978-7-111-47285-8-Chapter04-956.jpg的提示下,选取上一步创建的ADTM1基准平面为参考平面。

③在978-7-111-47285-8-Chapter04-957.jpg菜单中选择978-7-111-47285-8-Chapter04-958.jpg命令。

Step8.单击“裙边曲面”对话框中的978-7-111-47285-8-Chapter04-959.jpg按钮,预览所创建的分型面(图4.3.81),然后单击978-7-111-47285-8-Chapter04-960.jpg按钮完成操作。

Step9.在“分型面”选项卡中单击“确定”按钮978-7-111-47285-8-Chapter04-961.jpg,完成分型面的创建。

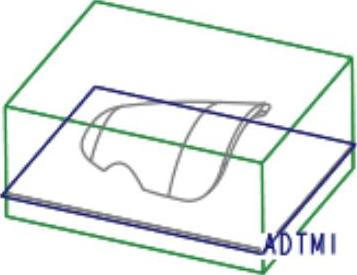

图4.3.80 创建基准平面ADTM1

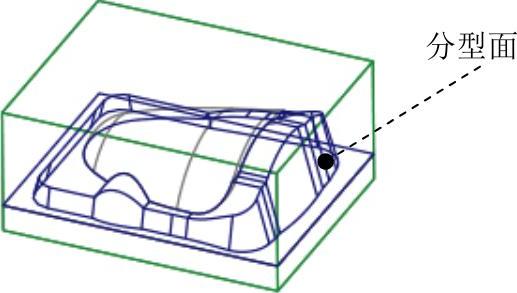

图4.3.81 分型面

Task3.用分型面创建上、下两个体积块

Step1.选择978-7-111-47285-8-Chapter04-964.jpg功能选项卡978-7-111-47285-8-Chapter04-965.jpg区域中的按钮978-7-111-47285-8-Chapter04-966.jpg978-7-111-47285-8-Chapter04-967.jpg978-7-111-47285-8-Chapter04-968.jpg命令。

Step2.在系统弹出的978-7-111-47285-8-Chapter04-969.jpg菜单中,依次选择978-7-111-47285-8-Chapter04-970.jpg978-7-111-47285-8-Chapter04-971.jpg978-7-111-47285-8-Chapter04-972.jpg978-7-111-47285-8-Chapter04-973.jpg978-7-111-47285-8-Chapter04-974.jpg命令,此时系统弹出“分割”对话框和“选择”对话框。

Step3.在系统978-7-111-47285-8-Chapter04-975.jpg的提示下,选取分型面,并单击“选择”对话框中的978-7-111-47285-8-Chapter04-976.jpg按钮,再单击对话框中的978-7-111-47285-8-Chapter04-977.jpg按钮。

Step4.系统弹出“属性”对话框,同时坯料中分型面下侧的部分变亮,如图4.3.82所示,输入体积块名称lower_mold,单击978-7-111-47285-8-Chapter04-978.jpg按钮。

Step5.系统再次弹出“属性”对话框,同时坯料中分型面上侧的部分变亮,如图4.3.83所示,输入体积块名称upper_mold,单击978-7-111-47285-8-Chapter04-979.jpg按钮。

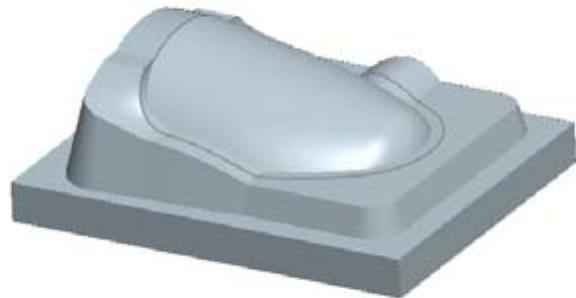

图4.3.82 着色后的下侧部分

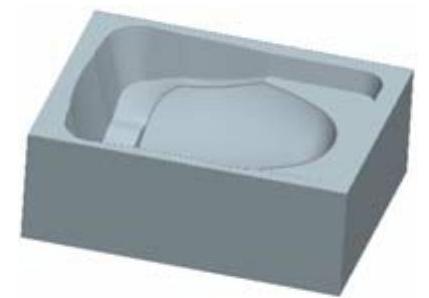

图4.3.83 着色后的上侧部分

Task4.抽取模具元件及生成浇注件

将浇注件命名为MOLDING。
