图4.3.47所示的模具分型面是采用裙边法设计的，下面说明其操作过程。

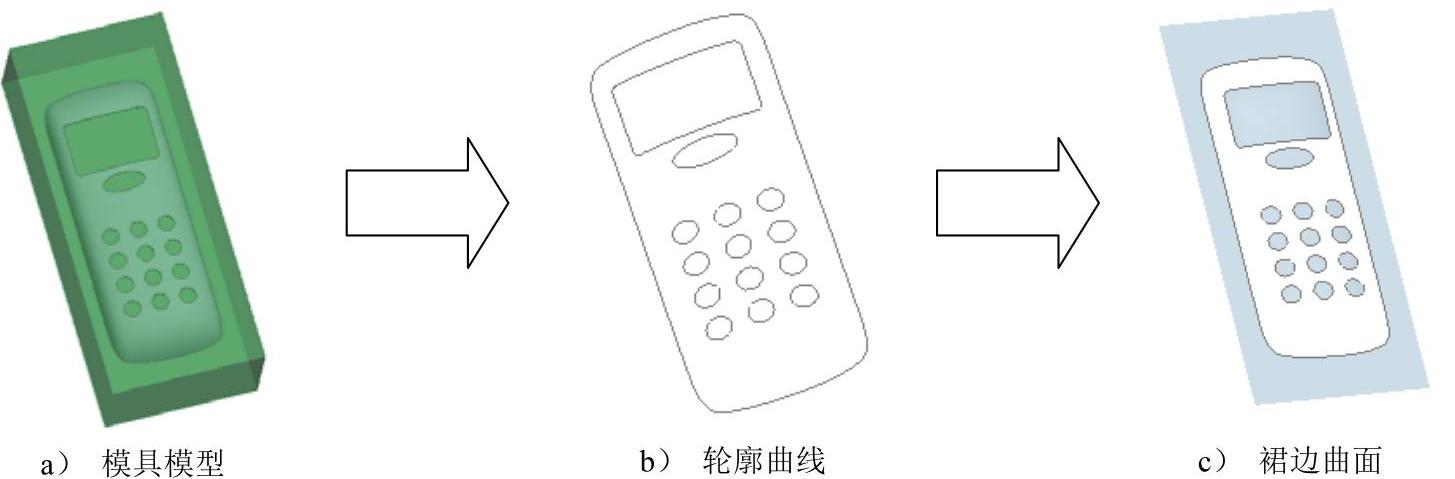

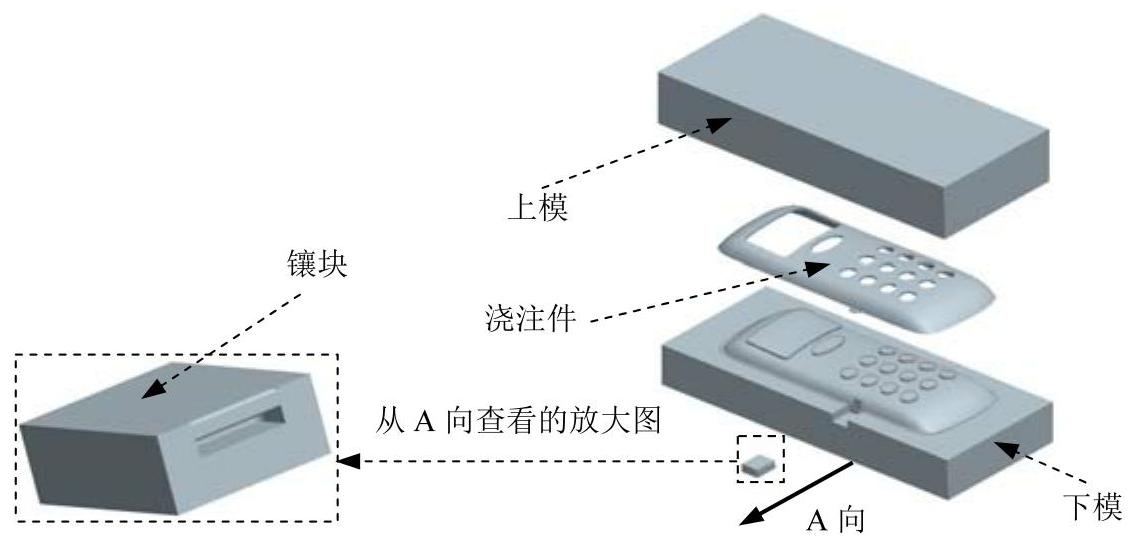

图4.3.47 手机外壳的分模

Stage1.打开模具模型

将工作目录设置至D:\creo3.3\work\ch04.03.08，打开文件phone_cover1_mold.asm。

Stage2.创建分型面

下面将创建图4.3.48所示的分型面，以分离模具的上模和下模。

图4.3.48 用裙边法设计分型面

Step1.创建轮廓曲线。

（1）单击功能选项卡中区域的“轮廓曲线”按钮，系统弹出“轮廓曲线”对话框。

（2）在系统的提示下，选取图4.3.49所示的坯料表面来定义光线方向，选择命令，接受图4.3.49中的箭头方向为光线投影方向。

（3）排除轮廓曲线中无用的环。

①选择功能选项卡区域中的“模具显示”按钮，将参考零件和坯料遮蔽起来。

②在图4.3.50所示的“轮廓曲线”对话框中双击元素，系统弹出图4.3.51所示的“环选择”对话框，在列表中选取（此时图4.3.52所示的“环8”变亮），单击按钮，再单击按钮。

（4）单击“轮廓曲线”对话框中的按钮，预览所创建的轮廓曲线，然后单击按钮完成操作。

（5）选择功能选项卡区域中的“模具显示”按钮，取消参考零件和坯料的遮蔽。

Step2.采用裙边法创建主分型面。

（1）单击功能选项卡区域中的“分型面”按钮，系统弹出“分型面”操控板。

（2）在系统弹出的“分型面”操控板中的区域单击按钮，在“属性”文本框中输入分型面名称ps，单击按钮。

（3）单击功能选项卡中区域中的“裙边曲面”按钮，系统弹出“裙边曲面”对话框。

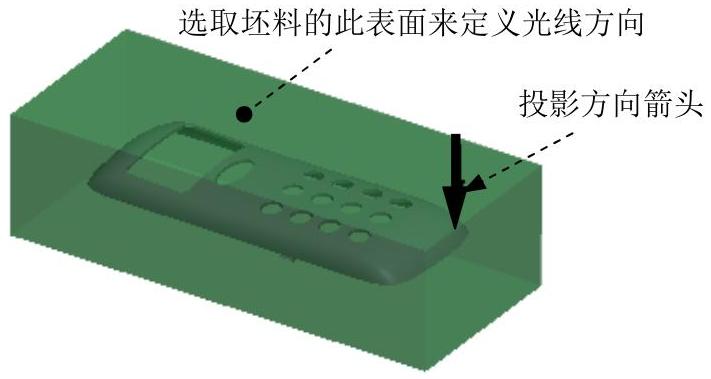

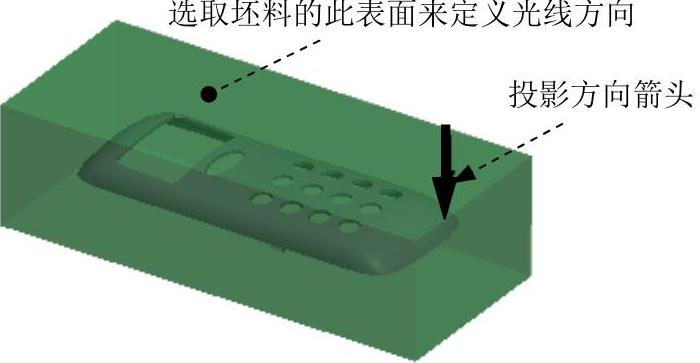

图4.3.49 选取平面

图4.3.50 “轮廓曲线”对话框

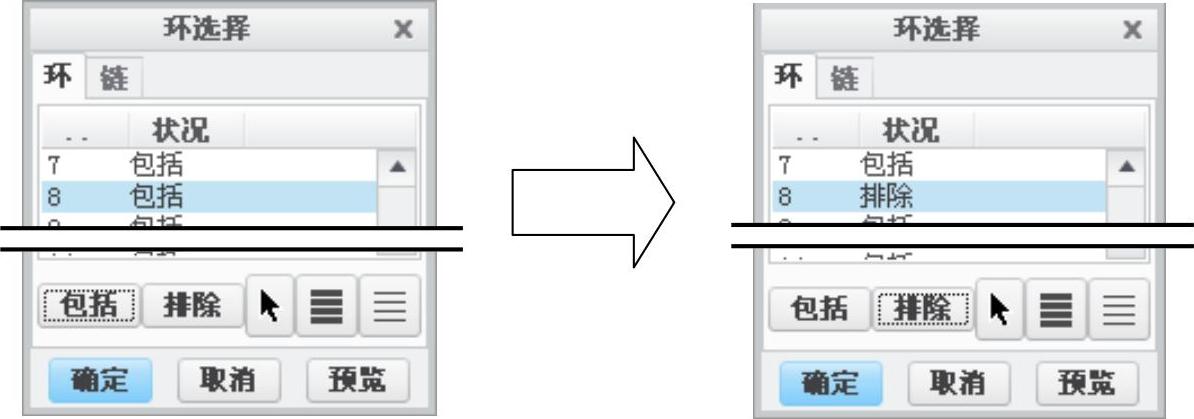

图4.3.51 “环选择”对话框

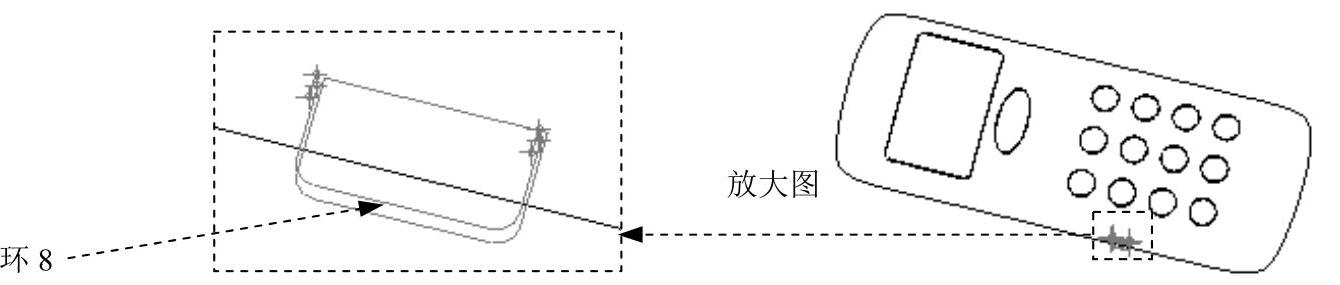

图4.3.52 排除环

（4）在系统的提示下，选取图4.3.53所示的坯料表面来定义光线方向，选择命令，接受图4.3.53中的箭头方向为光线投影方向。

（5）在系统的提示下，用列表选取的方法选取轮廓曲线（即列表中的项），然后选择命令。

图4.3.53 选取平面

（6）单击“裙边曲面”对话框中的按钮，完成分型面的创建。

（7）在“分型面”选项卡中单击“确定”按钮，完成分型面的创建。

Stage3.创建镶块和上下模具的体积块

Step1.创建图4.3.54所示的镶块体积块。

（1）选择功能选项卡区域中的命令。

（2）在系统弹出的功能选项卡区域单击按钮，在“属性”文本框中输入分型面名称insert，单击按钮。

（3）单击功能选项卡区域中的按钮，此时系统弹出“拉伸”操控板。

（4）定义草绘截面放置属性。右击，从弹出的菜单中选择命令，在系统的提示下，选取图4.3.55所示的坯料表面为草绘平面，接受图4.3.55中默认的箭头方向为草绘视图方向，然后选取图4.3.55所示的坯料表面为参考平面，方向为。

图4.3.54 镶块体积块(www.daowen.com)

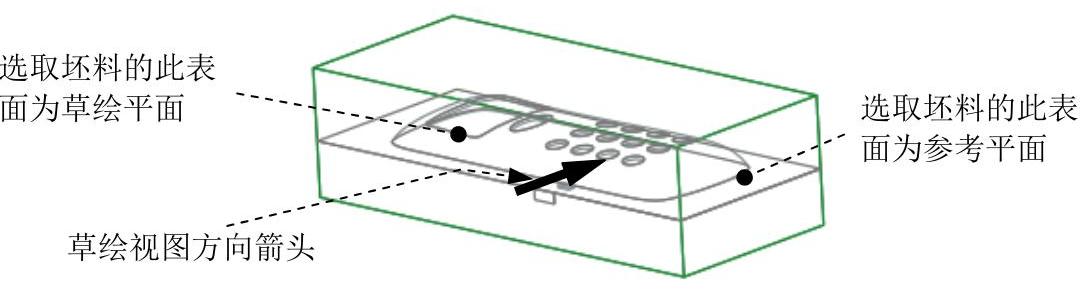

图4.3.55 定义草绘平面

（5）进入草绘环境后，选取图4.3.56所示的边线为草绘参考，绘制图4.3.56所示的矩形截面草图。完成特征截面的绘制后，单击“确定”按钮。

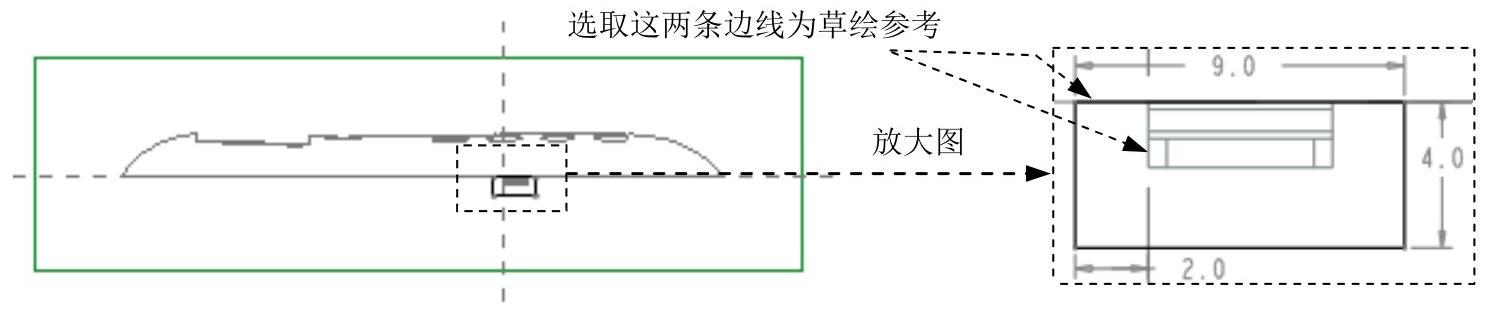

图4.3.56 截面草图

（6）设置深度选项。在操控板中选取深度类型，然后将模型调整到图4.3.57所示的方位，用列表选取的方法选取图4.3.57所示的参考模型的表面为拉伸终止面，该终止面即图4.3.58所示列表中的选项。

（7）在“拉伸”操控板中单击按钮，完成特征的创建。

（8）选择功能选项卡区域中的下拉列表中的命令。

（9）在选项卡中单击“确定”按钮，完成镶块体积块的创建。

Step2.创建主体积块。图4.3.59所示的体积块是从坯料中减去镶块体积块后的剩余部分，这部分体积块称为主体积块，后面将用主分型面将该主体积块分割成上、下两个模具体积块。下面说明该主体积块的创建过程。

（1）选择功能选项卡区域中的命令。

（2）在系统弹出的菜单中，依次选择、和命令，此时系统弹出“分割”对话框。

（3）在系统的提示下，选取图4.3.60所示的镶块分型面（即镶块体积块），并单击“选择”对话框中的按钮。系统弹出图4.3.61所示的菜单，将光标移至该菜单中的复选框上，可观察到镶块以外的体积块加亮，所以在这里选中复选框，然后选择命令。

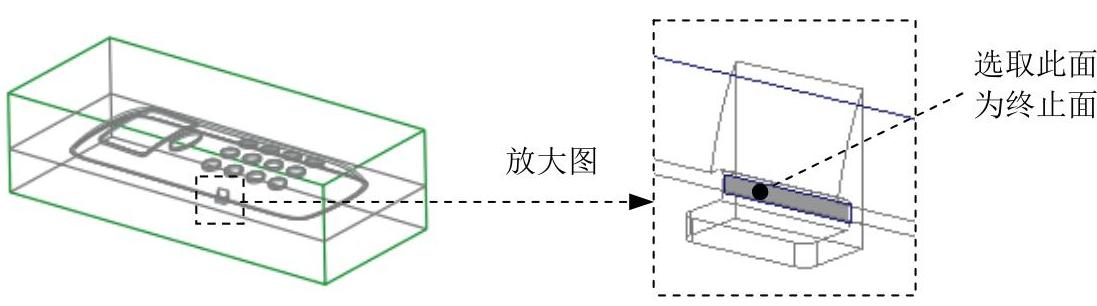

图4.3.57 选取终止面

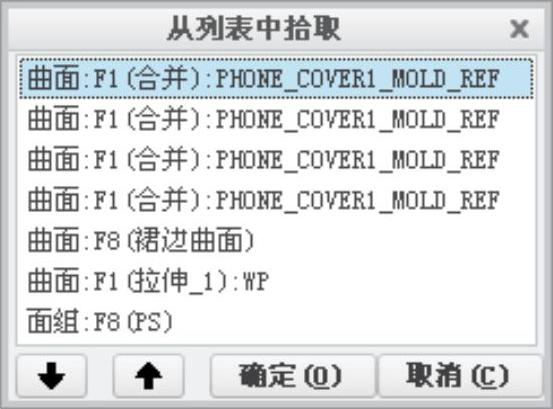

图4.3.58 “从列表中拾取”对话框

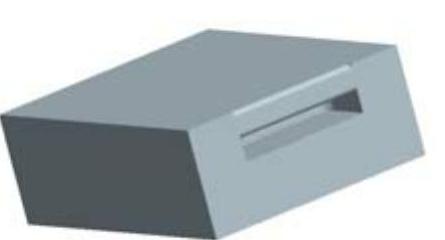

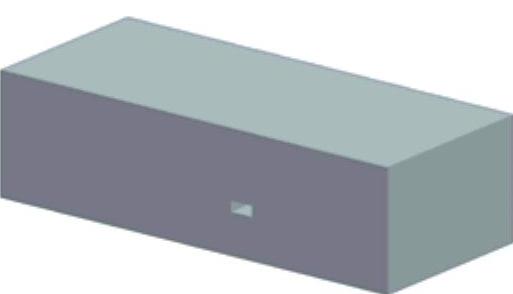

图4.3.59 创建体积块

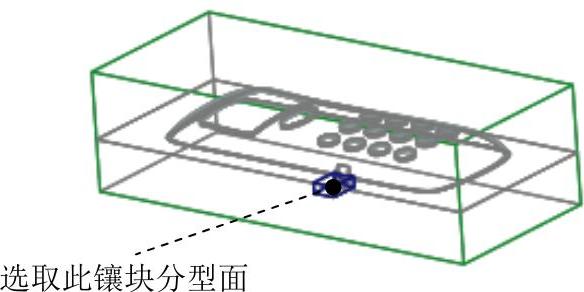

图4.3.60 选取分型面

（4）在“分割”对话框中单击按钮。

（5）系统弹出图4.3.62所示的“属性”对话框，输入主体积块名称body，单击按钮。

Step3.用主分型面将主体积块分割成上、下两个体积块。

（1）选择功能选项卡区域中的按钮命令。

（2）在系统弹出的菜单中，依次选择命令。此时系统弹出“分割”对话框和“搜索工具”对话框。

（3）在弹出的“搜索工具”对话框中，选取列表中的体积块，然后单击按钮，将其加入到列表中，再单击按钮。

（4）在系统的提示下，用列表选取的方法选取图4.3.63所示的分型面，并单击“选择”对话框中的按钮，再单击“分割”对话框中的按钮。

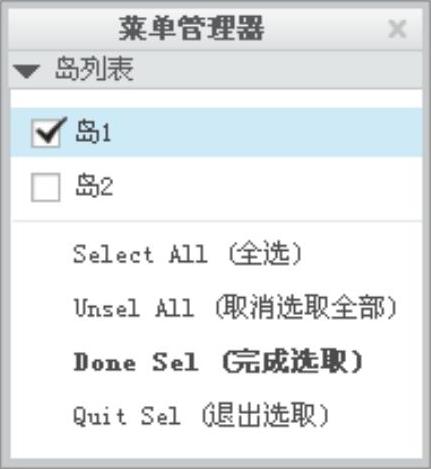

图4.3.61 “岛列表”菜单

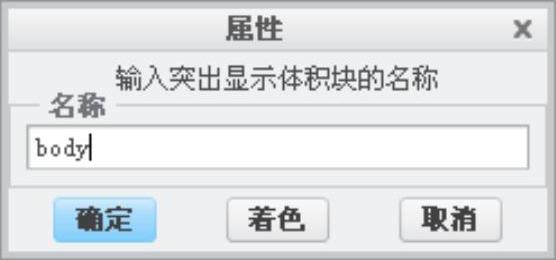

图4.3.62 “属性”对话框

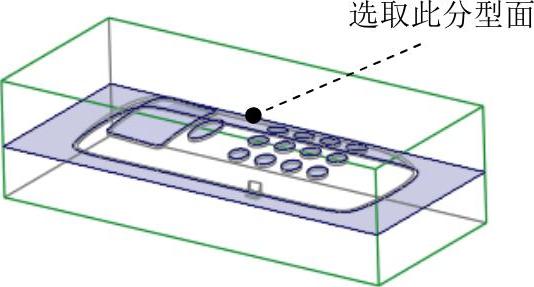

图4.3.63 选取分型面

（5）系统弹出“属性”对话框，同时坯料中分型面下侧的部分变亮，如图4.3.64所示，输入体积块名称lower_mold，单击按钮。

（6）系统再次弹出“属性”对话框，同时坯料中分型面上侧的部分变亮，如图4.3.65所示，输入体积块名称upper_mold，单击按钮。

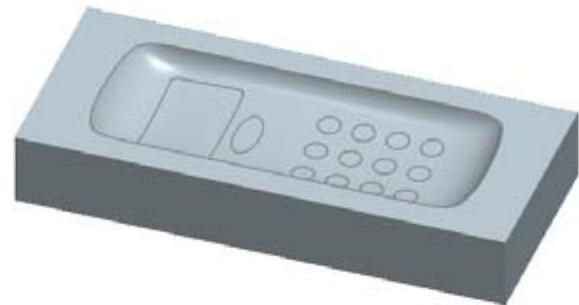

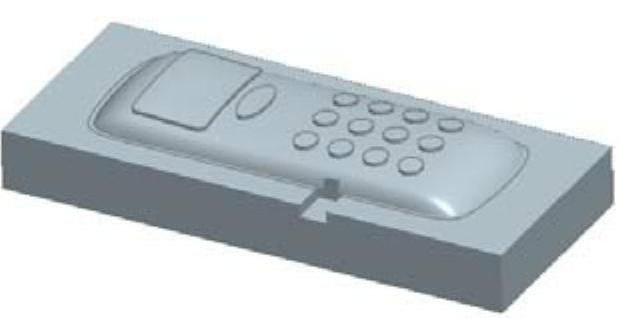

图4.3.64 着色后的下侧部分

图4.3.65 着色后的上侧部分

Stage4.抽取模具元件及生成浇注件

将浇注件命名为MOLDING。
