图4.3.34所示的模具分型面是采用裙边法设计的,下面说明其操作过程。

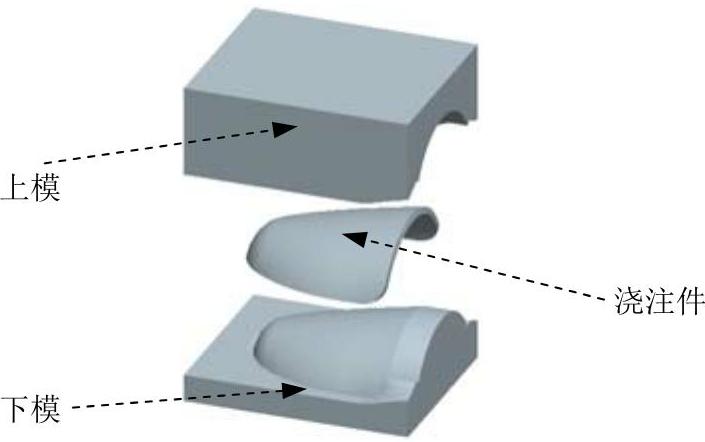

图4.3.34 鼠标盖的分模
Stage1.打开模具模型
将工作目录设置至D:\creo2.3work\ch04.03.07,打开文件cover3_mold.asm。
Stage2.创建分型面
下面将创建图4.3.35所示的分型面,以分离模具的上模和下模。
图4.3.35 用裙边法设计分型面
Step1.创建轮廓曲线。
(1)单击功能选项卡中
区域的“轮廓曲线”按钮
,系统弹出“轮廓曲线”对话框。
(2)在系统的提示下,选取图4.3.36所示的坯料表面来定义光线方向,选择
命令,接受图4.3.36中的箭头方向为光线投影方向。
(3)遮蔽参考零件和坯料。
(4)定义间隙闭合。
①在图4.3.37所示的“轮廓曲线”对话框中,双击元素。

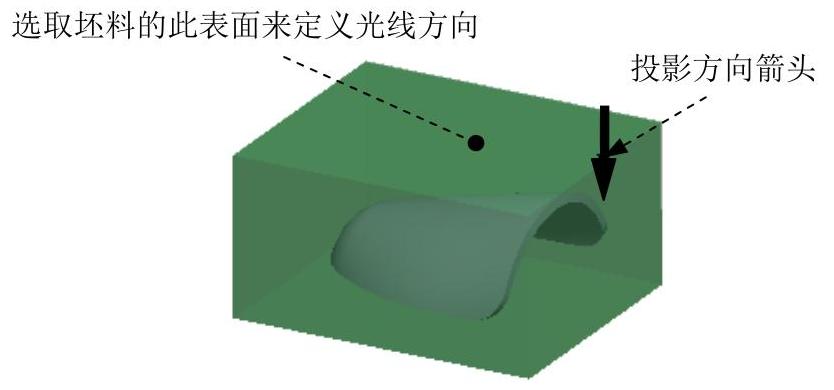

图4.3.36 选取平面
图4.2.37 “轮廓曲线”对话框
②闭合间隙1。系统弹出图4.3.38所示的“间隙闭合”对话框,在列表中选取(此时间隙1的闭合方式如图4.3.39所示),然后单击
按钮,则间隙1的闭合方式如图4.3.40所示。

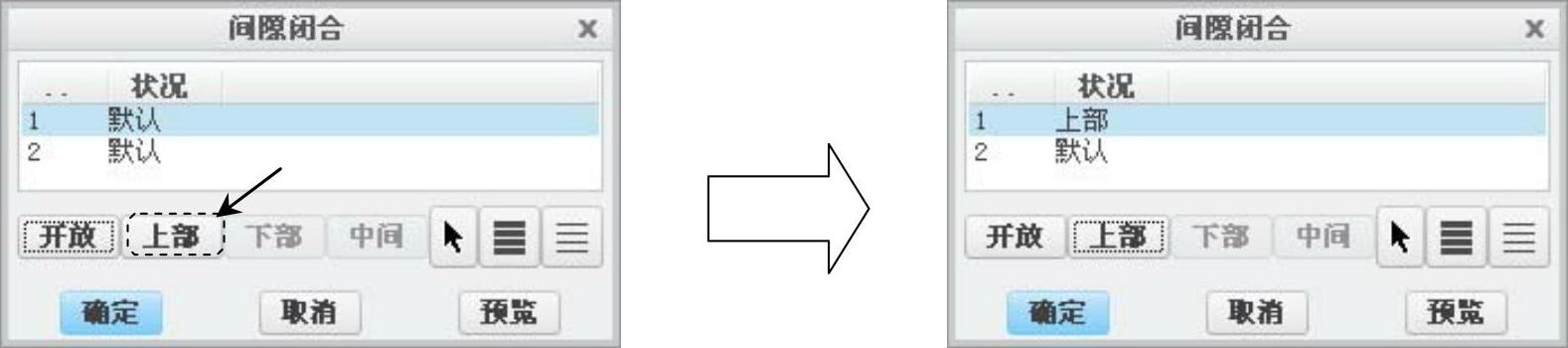

图4.3.38 “间隙闭合”对话框
③闭合间隙2。在图4.3.38所示的列表中选取(此时间隙2的闭合方式如图4.3.41所示),然后单击
按钮,则间隙2的闭合方式如图4.3.42所示。最后单击“间隙闭合”对话框的
按钮。

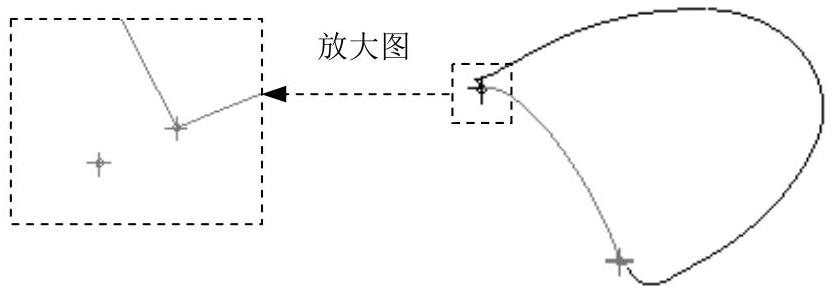

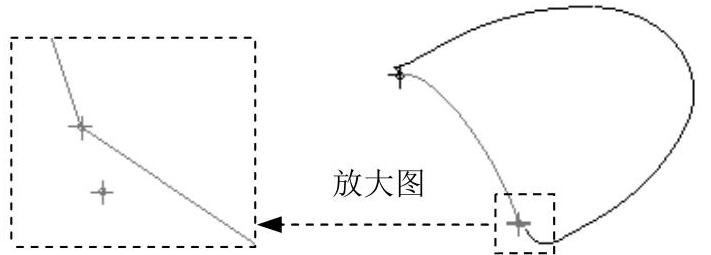

图4.3.39 间隙1调整前

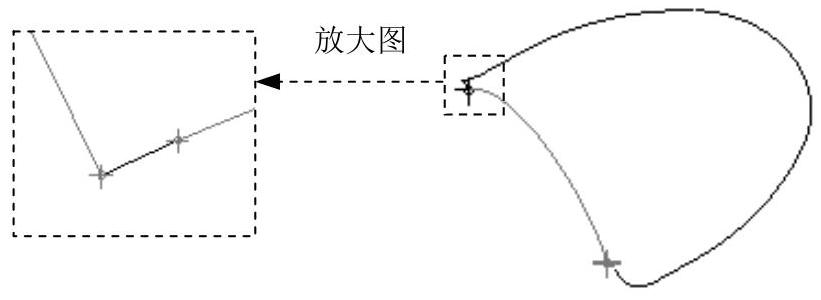

图4.3.40 间隙1调整后
图4.3.41 间隙2调整前(www.daowen.com)
图4.3.42 间隙2调整后
(5)单击“轮廓曲线”对话框中的按钮,预览所创建的轮廓曲线,然后单击
按钮完成操作。
(6)显示参考零件和坯料。
Step2.采用裙边法设计分型面。
(1)单击功能选项卡
区域中的“分型面”按钮
,系统弹出“分型面”操控板。
(2)在系统弹出的“分型面”操控板中的区域单击
按钮,在“属性”文本框中输入分型面名称ps,单击
按钮。
(3)单击功能选项卡中的
区域中的“裙边曲面”按钮
,系统弹出“裙边曲面”对话框。
(4)在系统的提示下,选取图4.3.43所示的坯料表面来定义光线方向,选择
命令,接受图4.3.43中的箭头方向为光线投影方向。
(5)在系统的提示下,用“列表选取”的方法选取图4.3.44中的曲线,然后选择
命令。

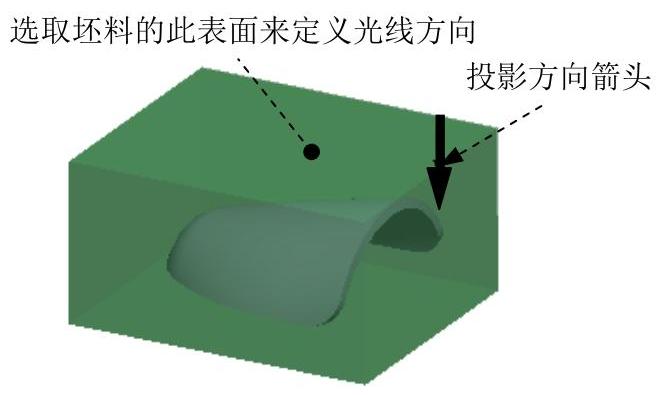

图4.3.43 选取平面

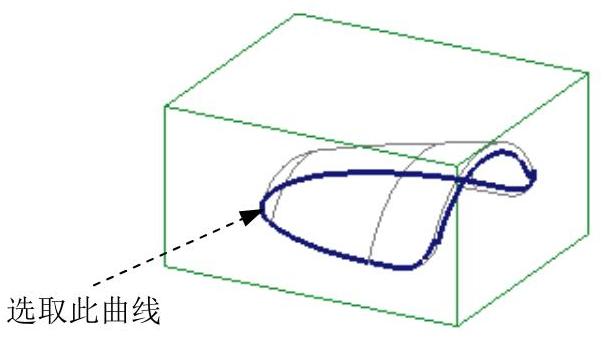

图4.3.44 选取曲线
(6)单击“裙边曲面”对话框中的按钮,完成分型面的创建。
(7)在“分型面”选项卡中,单击“确定”按钮,完成分型面的创建。
Stage3.用分型面创建上下两个体积块
(1)选择功能选项卡
区域中的按钮
命令(即用“分割”的方法构建体积块)。
(2)在系统弹出的菜单中,依次选择
命令,此时系统弹出“分割”对话框和“选择”对话框。
(3)在系统的提示下,选取分型面,并单击“选择”对话框中的
按钮,再单击对话框中的
按钮。
(4)系统弹出“属性”对话框,同时坯料中分型面下侧的部分变亮,如图4.3.45所示,输入体积块名称lower_mold,单击按钮。
(5)系统再次弹出“属性”对话框,同时坯料中分型面上侧的部分变亮,如图4.3.46所示,输入体积块名称upper_mold,单击按钮。

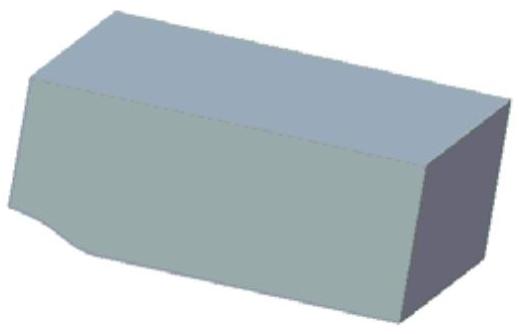

图4.3.45 着色后的下侧部分
图4.3.46 着色后的上侧部分
Stage4.抽取模具元件及生成浇注件
将浇注件命名为MOLDING。
