下面以图4.3.6所示的模具为例，说明采用裙边法设计分型面的一般操作过程。

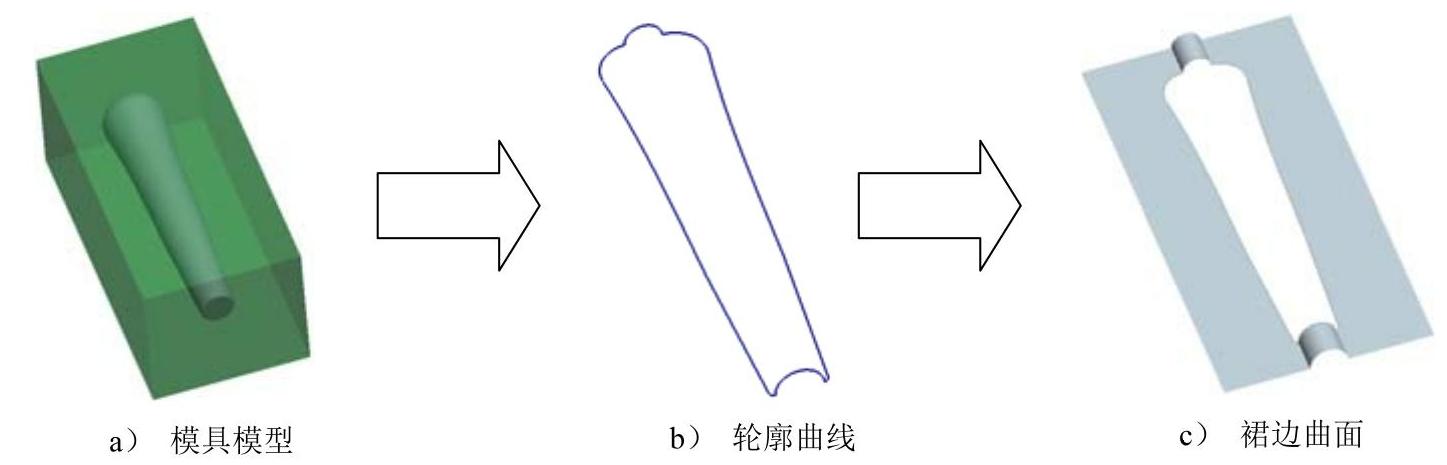

图4.3.6 玩具手柄的分模

Stage1.打开模具模型

将工作目录设置至D:\creo3.3\work\ch04.03.04，打开文件handle1_mold.asm。

Stage2.创建分型面

下面将创建图4.3.7所示的分型面，以分离模具的上模和下模。

图4.3.7 采用裙边法设计分型面

Step1.创建轮廓曲线。

（1）单击功能选项卡中区域的“轮廓曲线”按钮，系统弹出“轮廓曲线”对话框。

（2）定义光线投影的方向。在菜单中，选择命令，然后在的提示下，选取图4.3.8所示的坯料表面，选择命令，接受图中的箭头方向为光线投影方向。

（3）单击“轮廓曲线”对话框中的按钮，预览所创建的轮廓曲线（图4.3.9），然后单击按钮完成操作。

Step2.设计分型面。

（1）单击功能选项卡区域中的“分型面”按钮，系统弹出“分型面”操控板。

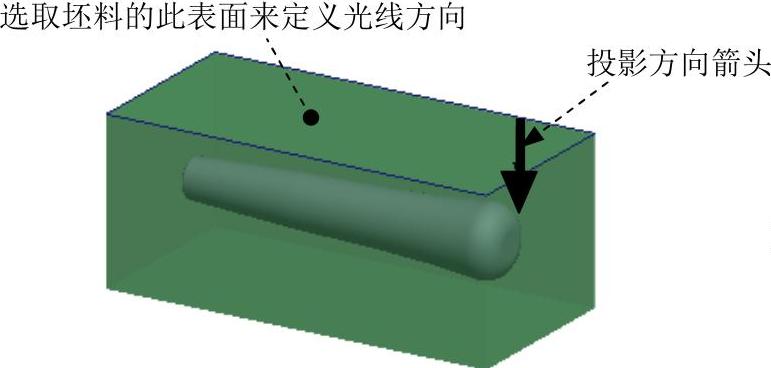

图4.3.8 选取平面

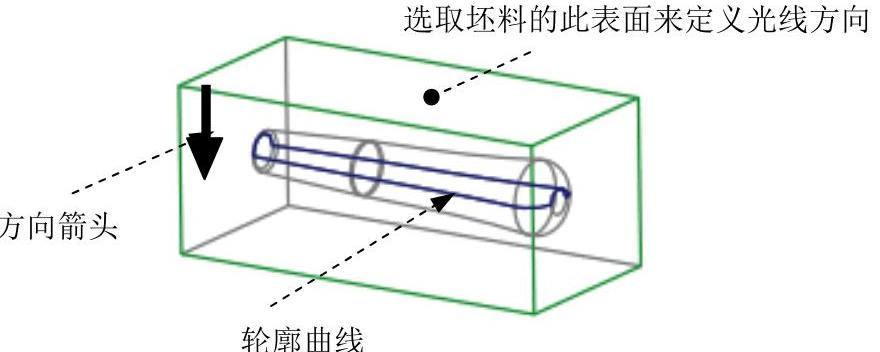

图4.3.9 轮廓曲线(www.daowen.com)

（2）在系统弹出的“分型面”操控板中的区域单击按钮，在“属性”文本框中输入分型面名称ps，单击按钮。

（3）单击功能选项卡中区域中的“裙边曲面”按钮，系统弹出“裙边曲面”对话框。

（4）定义光线投影的方向。在菜单中，选择命令，然后在系统的提示下，选取图4.3.9所示的坯料表面，选择命令，接受图4.3.9中的箭头方向。

（5）在弹出的菜单中选择命令，然后在系统的提示下，用“列表选取”的方法选取前面创建的轮廓曲线。将鼠标指针移至模型中曲线的位置，右击，从弹出的菜单中选择命令，在弹出的“从列表中拾取”对话框中选取项，然后单击按钮，选择命令。

（6）在“裙边曲面”对话框中单击按钮，预览所创建的分型面，然后单击按钮完成操作；在“分型面”选项卡中单击“确定”按钮，完成分型面的创建。

Stage3.用分型面创建上下两个体积块

Step1.选择功能选项卡区域中的按钮命令（即用“分割”的方法构建体积块）。

Step2.在系统弹出的菜单中，依次选择命令，此时系统弹出“分割”对话框和“选择”对话框。

Step3.在系统的提示下，选取分型面，然后单击“选择”对话框中的按钮。

Step4.在“分割”对话框中单击按钮。

Step5.系统弹出“属性”对话框，同时坯料中分型面下侧的部分变亮（图4.3.10），在对话框中输入名称lower_vol，单击按钮。

Step6.系统再次弹出“属性”对话框，同时坯料中分型面上侧的部分变亮（图4.3.11），输入名称upper_vol，单击按钮。

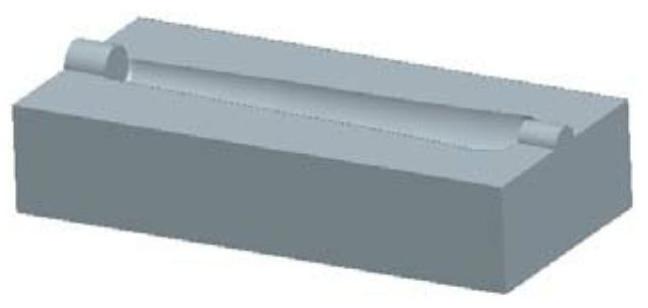

图4.3.10 着色后的下侧部分

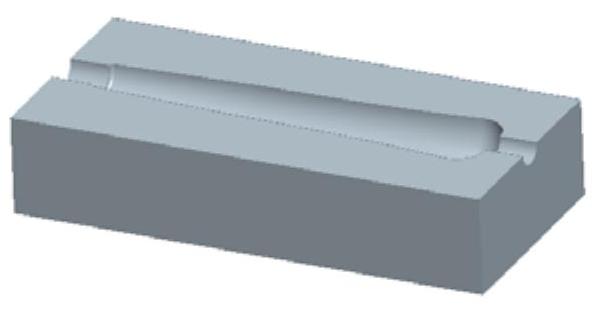

图4.3.11 着色后的上侧部分

Stage4.抽取模具元件及生成浇注件

将浇注件命名为MOLDING。
