裙边法设计模具分型面的实例

时间:2023-06-16 理论教育 版权反馈
【摘要】:图4.3.1所示为采用裙边法设计分型面的例子,其中图4.3.1a是模具模型,图4.3.1b是根据参考模型创建的轮廓曲线,图4.3.1c是在用户指定开模方向后,系统自动生成的裙边曲面,该裙边曲面就是模具的分型面。图4.3.1 采用裙边法设计分型面

裙边法设计模具分型面的实例

裙边法(Skirt)是Creo的模具模块所提供的另一种创建分型面的方法,这是一种沿着参考模型的轮廓线来建立分型面的方法。采用这种方法设计分型面时,首先要创建分型线(PartingLine),然后利用该分型线来产生分型面。分型线通常是参考模型的轮廓线,一般可用轮廓曲线(Silhouette)来建立。

在完成分型线的创建后,通过指定开模方向,系统会自动将外部环路延伸至坯料表面及填充内部环路来产生分型面。

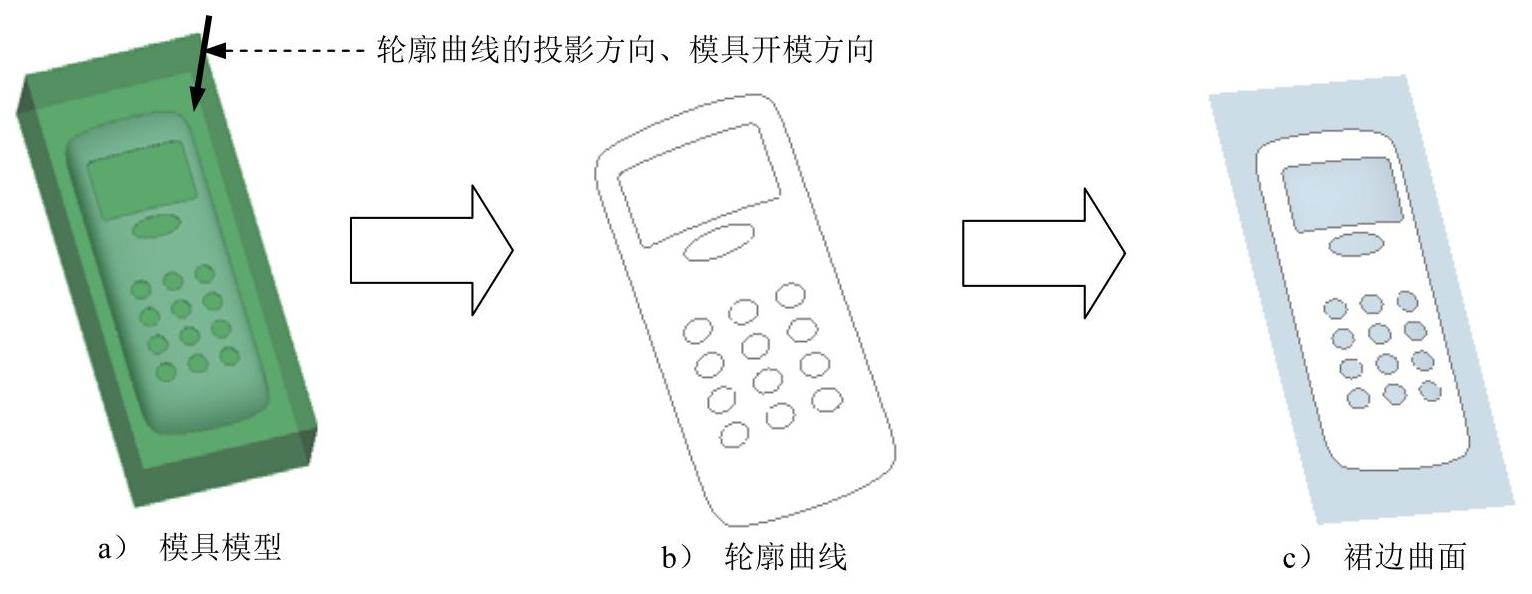

图4.3.1所示为采用裙边法设计分型面的例子,其中图4.3.1a是模具模型,图4.3.1b是根据参考模型创建的轮廓曲线,图4.3.1c是在用户指定开模方向后,系统自动生成的裙边曲面,该裙边曲面就是模具的分型面。通过这个例子可以看出,采用裙边法所构建出来的分型面是一个不包含参考模型本身表面的破面,这种分型面有别于一般的覆盖型分型面,这是裙边法最重要的特点。

采用裙边法设计分型面的命令位于978-7-111-47285-8-Chapter04-470.jpg下拉菜单中,利用该命令创建分型面应注意以下几点。

●参考模型和坯料不得遮蔽,否则“裙边曲面”命令呈灰色而无法使用。

●使用该命令前,需创建分型线(Parting Line)。(www.daowen.com)

●使用“裙边曲面”命令创建的分型面也是一个组件特征。

●使用“裙边曲面”命令创建分型面时,有时会出现延伸不完全的情况,此时用户必须手动定义其延伸要素。


图4.3.1 采用裙边法设计分型面
