图4.2.18所示的模具分型面是采用阴影法设计的,下面说明其操作过程。

Stage1.打开模具模型

将工作目录设置至D:\creo3.3\work\ch04.02.05,打开文件shoe_mold.asm。

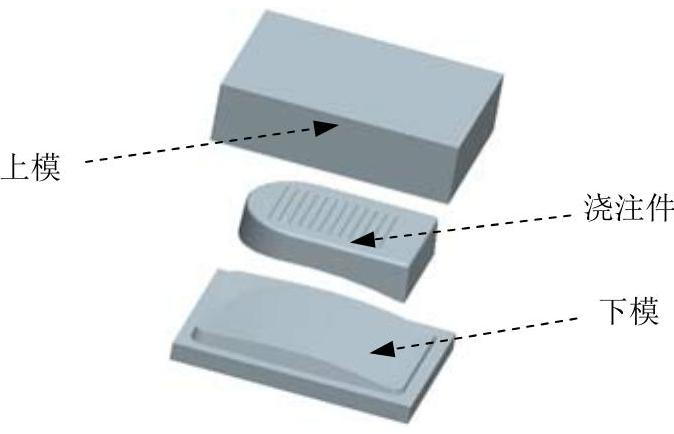

图4.2.18 塑料鞋跟的分模

Stage2.创建分型面

下面将创建图4.2.19所示的分型面,以分离模具的上模和下模。

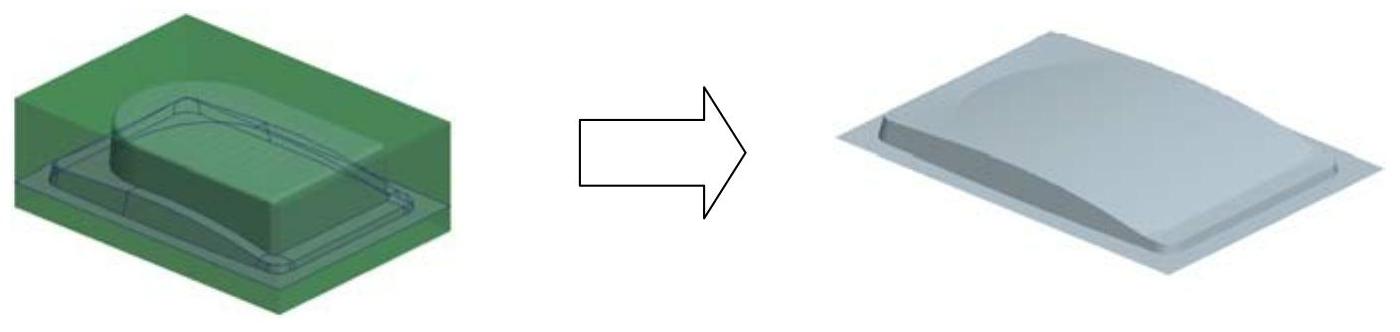

图4.2.19 分型面

Step1.单击978-7-111-47285-8-Chapter04-272.jpg功能选项卡978-7-111-47285-8-Chapter04-273.jpg区域中的“分型面”按钮978-7-111-47285-8-Chapter04-274.jpg。系统弹出“分型面”操控板。

Step2.在系统弹出的“分型面”操控板中的978-7-111-47285-8-Chapter04-275.jpg区域单击978-7-111-47285-8-Chapter04-276.jpg按钮,在“属性”文本框框中输入分型面名称ps,单击978-7-111-47285-8-Chapter04-277.jpg按钮。

Step3.单击978-7-111-47285-8-Chapter04-278.jpg功能选项卡中的978-7-111-47285-8-Chapter04-279.jpg按钮,在系统弹出的快捷菜单中单击978-7-111-47285-8-Chapter04-280.jpg按钮,系统弹出“阴影曲面”对话框和978-7-111-47285-8-Chapter04-281.jpg菜单。

Step4.定义光线投影的方向。在系统弹出的978-7-111-47285-8-Chapter04-282.jpg菜单中,用户可进行下面的操作来定义光线投影的方向。

(1)在978-7-111-47285-8-Chapter04-283.jpg菜单中选择978-7-111-47285-8-Chapter04-284.jpg命令(系统默认选取该命令)。

(2)在系统978-7-111-47285-8-Chapter04-285.jpg的提示下,选取图4.2.20所示的坯料表面。

(3)选择978-7-111-47285-8-Chapter04-286.jpg命令,确认图4.2.20中的箭头方向为光线投影的方向(若显示相反方向箭头,应单击反向命令)。

Step5.在阴影曲面上创建“束子”特征。

(1)定义“束子”特征的轮廓。

①在图4.2.21所示的“阴影曲面”对话框(一)中双击978-7-111-47285-8-Chapter04-287.jpg元素。

②在系统弹出的978-7-111-47285-8-Chapter04-288.jpg菜单中选择978-7-111-47285-8-Chapter04-289.jpg978-7-111-47285-8-Chapter04-290.jpg978-7-111-47285-8-Chapter04-291.jpg命令。

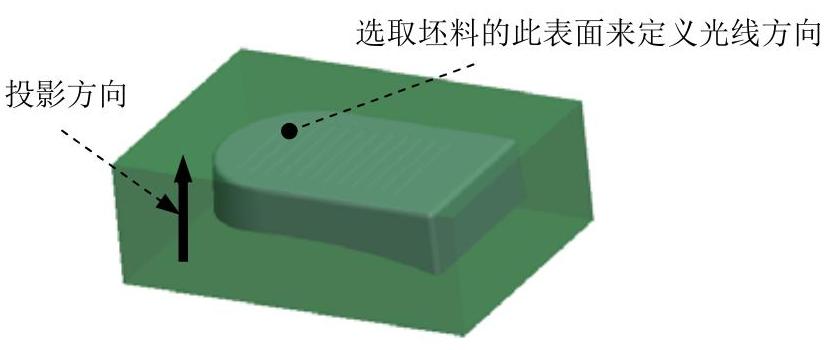

图4.2.20 定义投影的方向


图4.2.21 “阴影曲面”对话框(一)

③设置草绘平面。在978-7-111-47285-8-Chapter04-294.jpg菜单中选择978-7-111-47285-8-Chapter04-295.jpg命令,然后在系统978-7-111-47285-8-Chapter04-296.jpg的提示下,选取图4.2.22所示的坯料表面为草绘平面,选择978-7-111-47285-8-Chapter04-297.jpg命令,接受该图中的箭头方向为草绘平面的查看方向,在978-7-111-47285-8-Chapter04-298.jpg菜单中选择978-7-111-47285-8-Chapter04-299.jpg命令,然后在系统978-7-111-47285-8-Chapter04-300.jpg的提示下,选取图4.2.22所示的坯料表面为参考平面。

④绘制“束子”轮廓。进入草绘环境后,选取MOLD_FRONT和MOLD_RIGHT基准平面为草绘参考,绘制图4.2.23所示的截面草图。完成绘制后,单击“确定”按钮978-7-111-47285-8-Chapter04-301.jpg

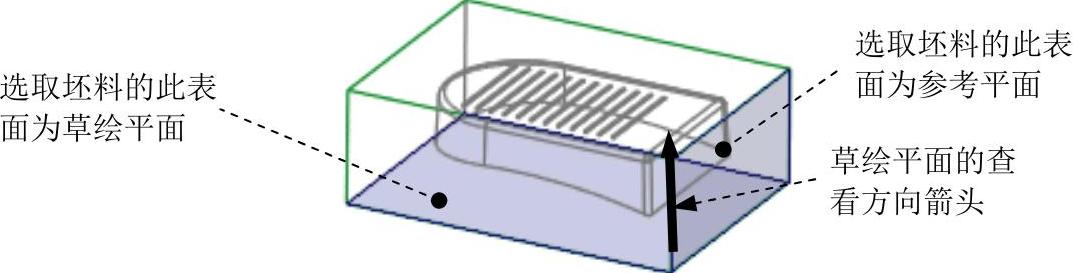

图4.2.22 设置草绘平面

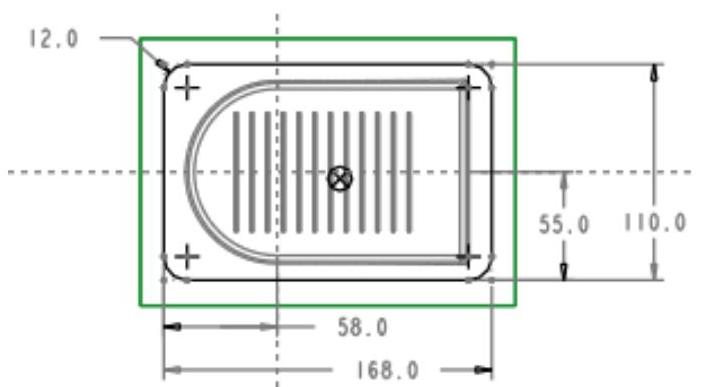

图4.2.23 截面草图

(2)定义“束子”的拔模角度。(www.daowen.com)

①在“阴影曲面”对话框中,双击978-7-111-47285-8-Chapter04-304.jpg元素。

②在系统弹出的978-7-111-47285-8-Chapter04-305.jpg文本框中,输入拔模角度值15,单击978-7-111-47285-8-Chapter04-306.jpg按钮。

(3)创建图4.2.24所示的基准平面ADTM1,该基准平面将在下一步作为“束子”终止平面的参考平面。


②系统弹出“基准平面”对话框,选取MAIN_PARTING_PLN基准平面为参考平面,然后输入偏移值40.0。

③单击“基准平面”对话框中的978-7-111-47285-8-Chapter04-309.jpg按钮。

(4)定义“束子”的终止平面。

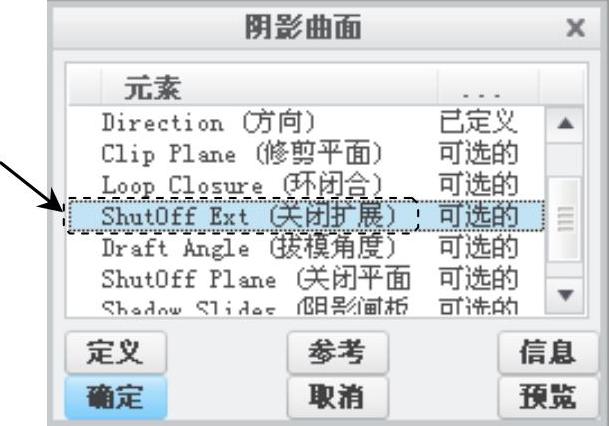

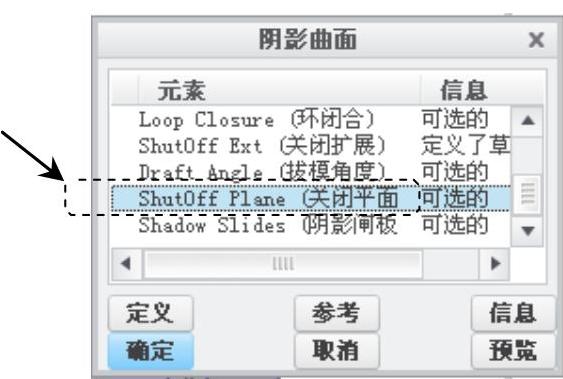

①在图4.2.25所示的“阴影曲面”对话框(二)中,双击978-7-111-47285-8-Chapter04-310.jpg元素。

②系统弹出978-7-111-47285-8-Chapter04-311.jpg菜单,在系统978-7-111-47285-8-Chapter04-312.jpg的提示下,选取上一步创建的ADTM1为参考平面。

③在978-7-111-47285-8-Chapter04-313.jpg菜单中,选择978-7-111-47285-8-Chapter04-314.jpg命令。

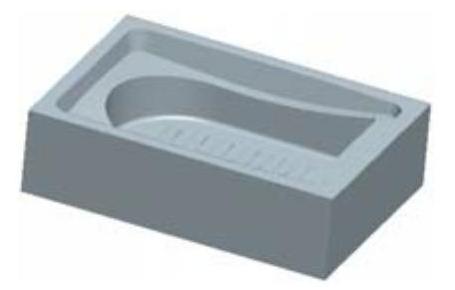

图4.2.24 创建基准平面ADTM1


图4.2.25 “阴影曲面”对话框(二)

Step6.单击“阴影曲面”对话框(二)中的978-7-111-47285-8-Chapter04-317.jpg按钮,预览所创建的分型面,然后单击978-7-111-47285-8-Chapter04-318.jpg按钮完成操作。

Step7.在“分型面”选项卡中单击“确定”按钮978-7-111-47285-8-Chapter04-319.jpg,完成分型面的创建。

Stage3.用分型面创建上下两个体积块

Step1.选择978-7-111-47285-8-Chapter04-320.jpg功能选项卡978-7-111-47285-8-Chapter04-321.jpg区域中的按钮978-7-111-47285-8-Chapter04-322.jpg978-7-111-47285-8-Chapter04-323.jpg978-7-111-47285-8-Chapter04-324.jpg命令(即用“分割”的方法构建体积块)。

Step2.在系统弹出的978-7-111-47285-8-Chapter04-325.jpg菜单中,依次选择978-7-111-47285-8-Chapter04-326.jpg978-7-111-47285-8-Chapter04-327.jpg978-7-111-47285-8-Chapter04-328.jpg978-7-111-47285-8-Chapter04-329.jpg978-7-111-47285-8-Chapter04-330.jpg命令,此时系统弹出“分割”对话框和“选择”对话框。

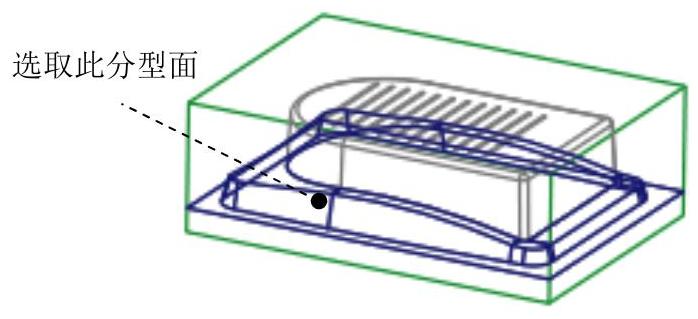

Step3.在系统978-7-111-47285-8-Chapter04-331.jpg的提示下,选取图4.2.26所示的分型面,然后单击“选择”对话框中的978-7-111-47285-8-Chapter04-332.jpg按钮,在“分割”对话框中单击978-7-111-47285-8-Chapter04-333.jpg按钮。


图4.2.26 选取分型面

Step4.此时,系统弹出“属性”对话框,同时坯料中分型面下半部分变亮,在该对话框中单击978-7-111-47285-8-Chapter04-335.jpg按钮,着色后的模型如图4.2.27所示,然后,在对话框中输入名称lower_mold,单击978-7-111-47285-8-Chapter04-336.jpg按钮。

Step5.系统再次弹出“属性”对话框,同时坯料中分型面上侧的部分变亮,如图4.2.28所示,输入名称upper_mold,单击978-7-111-47285-8-Chapter04-337.jpg按钮。

Stage4.抽取模具元件及生成浇注件

将浇注件命名为MOLDING。

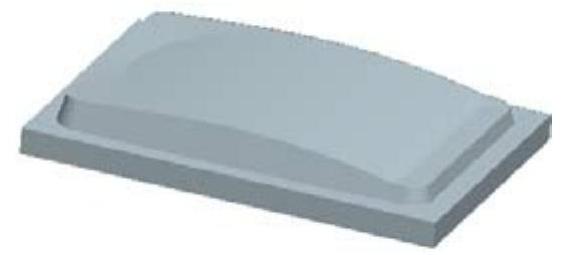

图4.2.27 着色后的分型面下侧


图4.2.28 着色后的分型面上侧
