下面以图4.2.4所示的模具为例，说明采用阴影法设计分型面的操作过程。

图4.2.4 玩具手柄的分模

Stage1.打开模具模型

将工作目录设置至D:\creo3.3\work\ch04.02.03，然后打开文件handle1_mold.asm。

Stage2.创建分型面

下面将创建图4.2.5所示的分型面，以分离模具的上模和下模。

Step1.单击功能选项卡区域中的“分型面”按钮，系统弹出“分型面”操控板。

Step2.在系统弹出的“分型面”操控板中的区域单击按钮，在“属性”文本框框中输入分型面名称ps，单击按钮。

Step3.单击功能选项卡中的按钮，在系统弹出的快捷菜单中单击按钮，系统弹出“阴影曲面”对话框和菜单。

Step4.定义光线投影的方向。在系统弹出的菜单中，用户可进行下面的操作来定义光线投影的方向。

（1）在菜单中选择命令（系统默认选取该命令）。

（2）在系统的提示下，选取图4.2.6所示的坯料表面。

（3）选择命令，确认图4.2.6中的箭头方向为光线投影的方向（若显示相反方向箭头，应单击反向命令）。

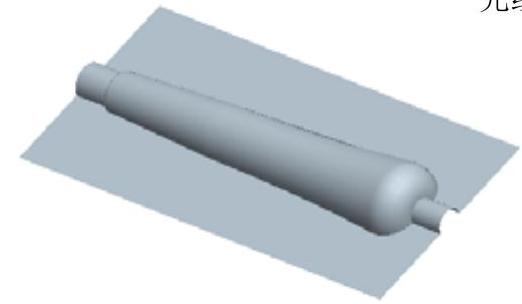

图4.2.5 创建分型面

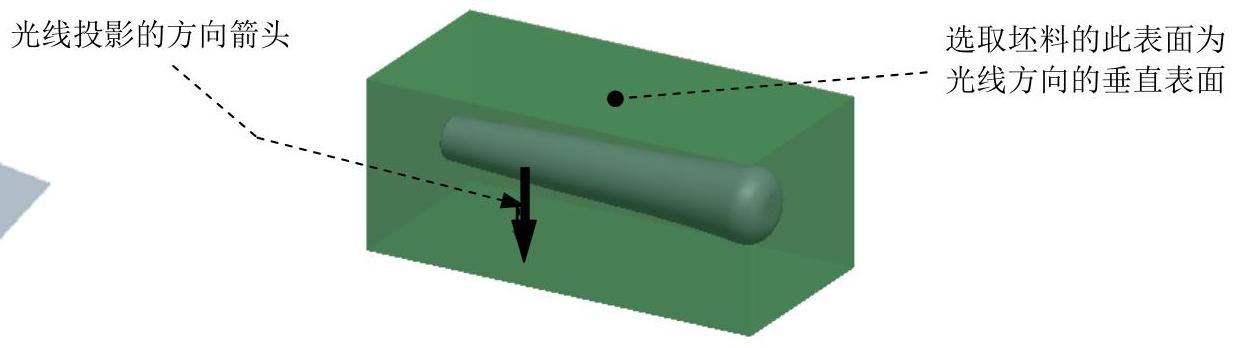

图4.2.6 定义光线投影的方向

说明：如果选取图4.2.7所示的坯料表面，并认可该图中的箭头方向为投影的方向，则可创建图4.2.8所示的分型面。

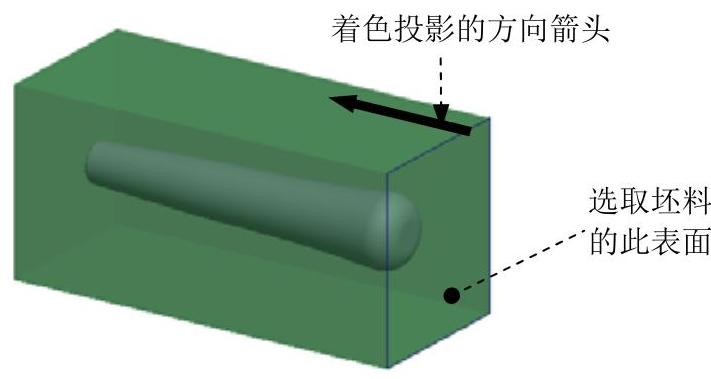

图4.2.7 定义着色投影的方向(www.daowen.com)

图4.2.8 创建分型面

Step5.单击“阴影曲面”对话框中的按钮，预览所创建的分型面，然后单击按钮完成操作。

Step6.在“分型面”选项卡中，单击“确定”按钮，完成分型面的创建。

Stage3.用分型面创建上下两个体积块

Step1.选择功能选项卡区域中的命令（即用“分割”的方法构建体积块）。

Step2.在系统弹出的菜单中，依次选择命令，此时系统弹出“分割”对话框和“选择”对话框。

Step3.在系统的提示下，选取图4.2.9所示的分型面，然后单击“选择”对话框中的按钮。

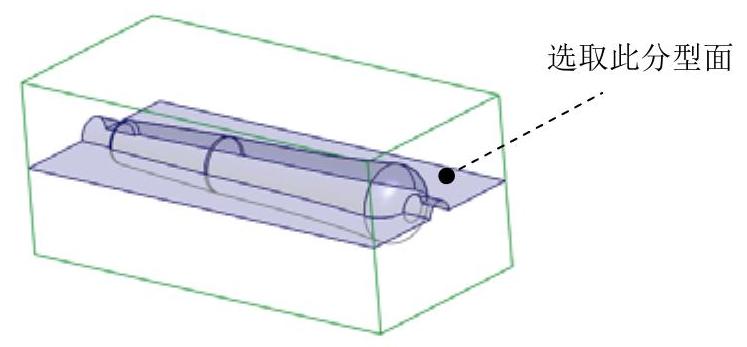

图4.2.9 选取分型面

Step4.在“分割”对话框中单击按钮。

Step5.此时，系统弹出“属性”对话框，同时模型的上半部分变亮，在该对话框中单击按钮，着色后的模型如图4.2.10所示，然后，在对话框中输入名称upper_mold，单击按钮。

Step6.系统再次弹出“属性”对话框，同时坯料中分型面下侧的部分变亮，如图4.2.11所示，输入名称lower_mold，单击按钮。

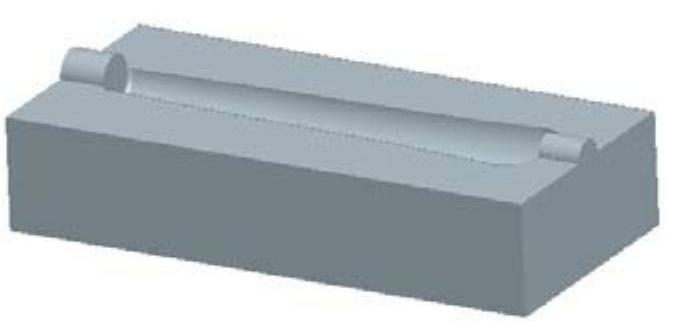

图4.2.10 着色后的上侧部分

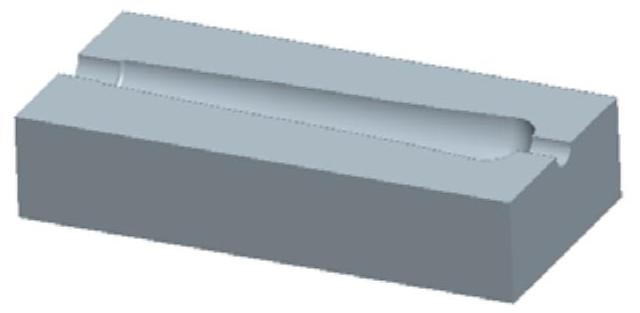

图4.2.11 着色后的下侧部分

Stage4.抽取模具元件及生成浇注件

将浇注件命名为MOLDING。
