采用阴影法设计分型面的一般操作过程如下。

Step1.单击功能选项卡区域中的“分型面”按钮。系统弹出“分型面”操控板。

Step2.在系统弹出的“分型面”操控板中的区域单击按钮，在“属性”对话框中输入分型面名称ps，单击按钮。

Step3.单击功能选项卡中的按钮，在系统弹出的快捷菜单中单击按钮。系统弹出图4.2.2所示的“阴影曲面”对话框。

图4.2.2 “阴影曲面”对话框

图4.2.2所示的“阴影曲面”对话框中各元素的说明如下。

●元：用于定义“束子”的外围轮廓，一般以草绘的方式来定义“束子”的轮廓。

●元：用于定义“束子”四周侧面的拔模角度（倾斜角度）。(www.daowen.com)

●元：用于定义“束子”的终止平面。

Step4.指定阴影零件。可选取单个或多个参考模型。

Step5.选取平面、曲线、边、轴或坐标系，以指定光线投影的方向。

Step6.根据参考模型边缘的状况，可在阴影曲面上创建“束子”特征。“束子”特征是阴影曲面上的凸起状曲面，如图4.2.3所示。对于参考模型边缘比较复杂的模具，创建“束子”特征有利于模具的开启和加工。用户可使用“阴影曲面”对话框中的、和三个元素创建“束子”特征。

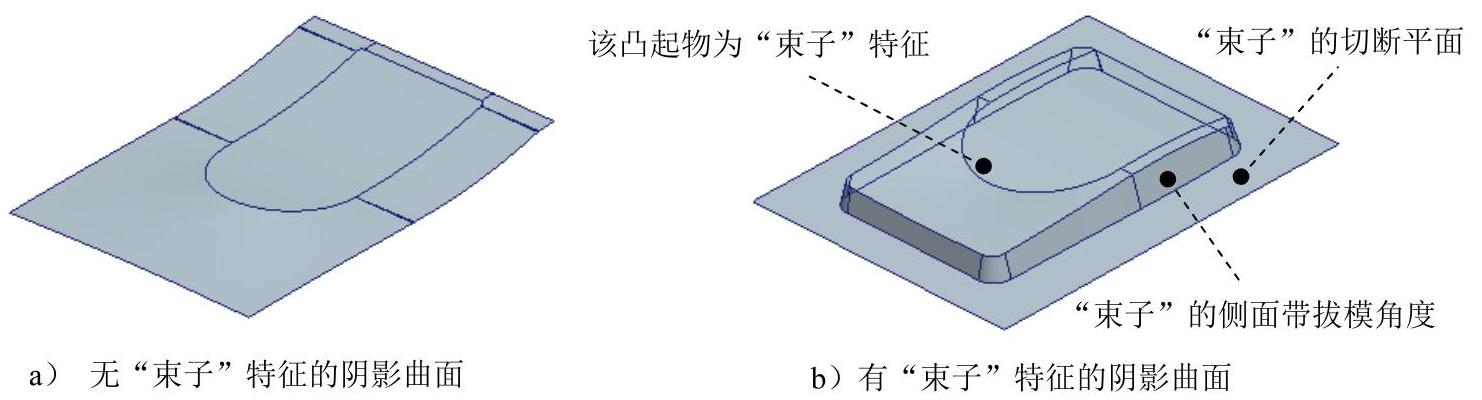

图4.2.3 创建“束子”特征

Step7.单击“阴影曲面”对话框中的按钮，预览所创建的阴影曲面，然后单击按钮完成操作。
