下面举例说明采用复制延伸法设计分型面的一般方法和操作过程。

Stage1.打开模具模型

将工作目录设置至D:\creo3.3\work\ch04.01.03,打开文件bowl_mold_1.asm。

Stage2.创建分型面

Step1.单击978-7-111-47285-8-Chapter04-107.jpg功能选项卡978-7-111-47285-8-Chapter04-108.jpg区域中的“分型面”按钮978-7-111-47285-8-Chapter04-109.jpg。系统弹出“分型面”操控板。

Step2.在系统弹出的“分型面”操控板中的978-7-111-47285-8-Chapter04-110.jpg区域单击978-7-111-47285-8-Chapter04-111.jpg按钮,在“属性”对话框中输入分型面名称main_ps,单击978-7-111-47285-8-Chapter04-112.jpg按钮。

Step3.遮蔽坯料。在模型树中右击978-7-111-47285-8-Chapter04-113.jpg,在快捷菜单中选择978-7-111-47285-8-Chapter04-114.jpg命令。

Step4.复制模型的外表面。

(1)采用“种子面与边界面”的方法选取所需要的曲面。在屏幕右下方的“智能选取栏”中选择“几何”选项。

①选取种子面。将模型调整到图4.1.13所示的视图方位,将鼠标指针移至模型中的目标位置,选取碗的内底面为种子面(图4.1.13)。

②选取边界面(即模型的外表面)。按住Shift键依次选取图4.1.14和图4.1.15所示的模型外表面。

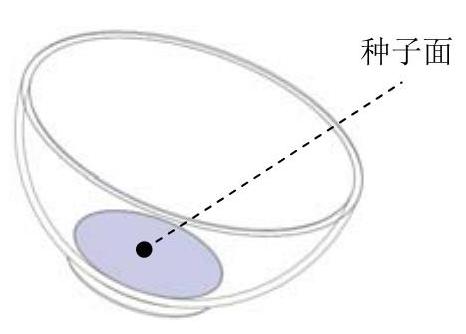

图4.1.13 定义种子面

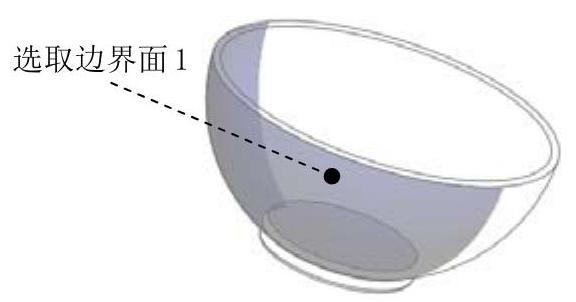

图4.1.14 定义边界面1

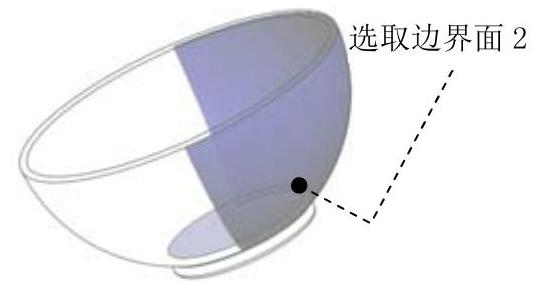

图4.1.15 定义边界面2

(2)单击978-7-111-47285-8-Chapter04-118.jpg功能选项卡978-7-111-47285-8-Chapter04-119.jpg区域中的“复制”按钮978-7-111-47285-8-Chapter04-120.jpg。单击978-7-111-47285-8-Chapter04-121.jpg功能选项卡978-7-111-47285-8-Chapter04-122.jpg区域中的“粘贴”按钮978-7-111-47285-8-Chapter04-123.jpg。在系统弹出的978-7-111-47285-8-Chapter04-124.jpg操控板中单击978-7-111-47285-8-Chapter04-125.jpg按钮。

Step5.延伸分型面。

(1)在模型树中右击978-7-111-47285-8-Chapter04-126.jpg,在弹出的快捷菜单中选择978-7-111-47285-8-Chapter04-127.jpg命令。

(2)选取图4.1.16所示的复制曲面边链,再按住Shift键,选取与圆弧边相接的另一条边线(系统自动加亮一圈边线的余下部分)。

(3)选择命令。单击978-7-111-47285-8-Chapter04-128.jpg功能选项卡978-7-111-47285-8-Chapter04-129.jpg后的978-7-111-47285-8-Chapter04-130.jpg按钮,在弹出的快捷菜单中单击978-7-111-47285-8-Chapter04-131.jpg命令,此时系统弹出978-7-111-47285-8-Chapter04-132.jpg操控板,按下978-7-111-47285-8-Chapter04-133.jpg按钮(将曲面延伸到参考平面);在系统978-7-111-47285-8-Chapter04-134.jpg的提示下,选取图4.1.17所示的表面为延伸的终止面;预览延伸后的面组,确认无误后,单击978-7-111-47285-8-Chapter04-135.jpg按钮,完成后的延伸曲面如图4.1.17所示。(www.daowen.com)

Step6.在“分型面”选项卡中单击“确定”按钮978-7-111-47285-8-Chapter04-136.jpg,完成分型面的创建。


图4.1.16 选取延伸边


图4.1.17 完成后的延伸曲面

Stage3.构建模具元件的体积块

Step1.选择978-7-111-47285-8-Chapter04-139.jpg功能选项卡978-7-111-47285-8-Chapter04-140.jpg区域中的978-7-111-47285-8-Chapter04-141.jpg978-7-111-47285-8-Chapter04-142.jpg978-7-111-47285-8-Chapter04-143.jpg命令,可进入“分割体积块”菜单。

Step2.在系统弹出的978-7-111-47285-8-Chapter04-144.jpg菜单中,依次选择978-7-111-47285-8-Chapter04-145.jpg978-7-111-47285-8-Chapter04-146.jpg978-7-111-47285-8-Chapter04-147.jpg978-7-111-47285-8-Chapter04-148.jpg978-7-111-47285-8-Chapter04-149.jpg命令,此时系统弹出“分割”对话框和“选择”对话框。

Step3.用“列表选取”的方法选取分型面。

(1)在系统978-7-111-47285-8-Chapter04-150.jpg的提示下,在模型中主分型面的位置右击,从快捷菜单中选择978-7-111-47285-8-Chapter04-151.jpg命令。

(2)在弹出的“从列表中拾取”对话框中,选取列表中的978-7-111-47285-8-Chapter04-152.jpg分型面,然后单击978-7-111-47285-8-Chapter04-153.jpg按钮;在“选择”对话框中单击978-7-111-47285-8-Chapter04-154.jpg按钮。

Step4.在“分割”对话框中单击978-7-111-47285-8-Chapter04-155.jpg按钮。

Step5.系统弹出“属性”对话框,同时模型的下半部分变亮,在该对话框中单击978-7-111-47285-8-Chapter04-156.jpg按钮,着色后的模型如图4.1.18所示。然后在对话框中输入名称lower_vol,单击978-7-111-47285-8-Chapter04-157.jpg按钮。

Step6.系统返回“属性”对话框,同时模型的上半部分变亮,在该对话框中单击978-7-111-47285-8-Chapter04-158.jpg按钮,着色后的模型如图4.1.19所示。然后在对话框中输入名称upper_vol,单击978-7-111-47285-8-Chapter04-159.jpg按钮。

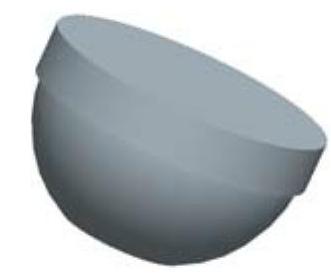

图4.1.18 着色后的下半部分体积块

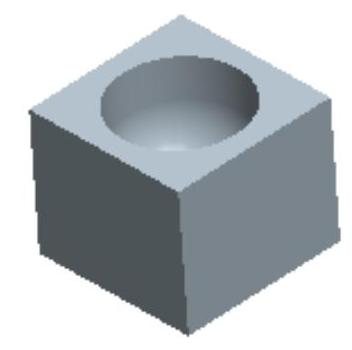

图4.1.19 着色后的上半部分体积块

Stage4.抽取模具元件及生成浇注件

浇注件命名为MOLDING。
