下面举例说明采用填充法设计分型面的一般方法和操作过程。

Stage1.打开模具模型

将工作目录设置至D:\creo3.3\work\ch04.01.02,然后打开文件face_1.asm。

Stage2.创建分型面

Step1.单击978-7-111-47285-8-Chapter04-60.jpg功能选项卡978-7-111-47285-8-Chapter04-61.jpg区域中的“分型面”按钮978-7-111-47285-8-Chapter04-62.jpg。系统弹出“分型面”操控板。

Step2.在系统弹出的“分型面”操控板中的978-7-111-47285-8-Chapter04-63.jpg区域单击978-7-111-47285-8-Chapter04-64.jpg按钮,在“属性”对话框中,输入分型面名称main_ps,单击978-7-111-47285-8-Chapter04-65.jpg按钮。

Step3.创建图4.1.8所示的基准平面1。

(1)选择命令。单击978-7-111-47285-8-Chapter04-66.jpg功能选项卡978-7-111-47285-8-Chapter04-67.jpg区域中的“平面”按钮978-7-111-47285-8-Chapter04-68.jpg

(2)定义平面参考。在模型树中选取MAIN_PARTING_PLN基准平面为偏距参考面,在对话框中输入偏移距离值1.00(若方向相反应输入值-1.00)。

(3)单击对话框中的978-7-111-47285-8-Chapter04-69.jpg按钮。

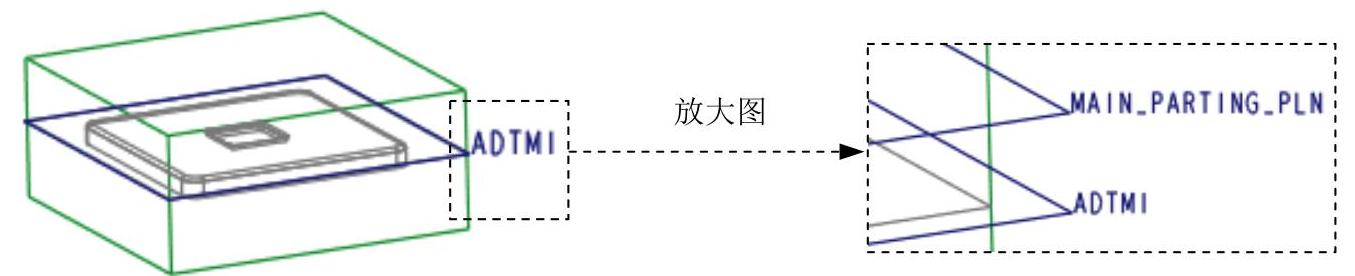

图4.1.8 基准平面1

Step4.通过“填充”的方法创建主分型面(图4.1.9)。

(1)选择命令。单击978-7-111-47285-8-Chapter04-71.jpg功能选项卡978-7-111-47285-8-Chapter04-72.jpg区域中的“填充”按钮978-7-111-47285-8-Chapter04-73.jpg。此时系统弹出“填充”操控板。

(2)定义草绘截面放置属性。在绘图区右击,从弹出的菜单中选择978-7-111-47285-8-Chapter04-74.jpg命令,在系统978-7-111-47285-8-Chapter04-75.jpg的提示下,选取图中的ADTM1为草绘平面,然后选取MOLD_RIGHT为参考平面,方向为978-7-111-47285-8-Chapter04-76.jpg。单击978-7-111-47285-8-Chapter04-77.jpg按钮。

(3)定义截面草图。通过“投影”命令978-7-111-47285-8-Chapter04-78.jpg创建图4.1.10所示的截面草图,完成截面的绘制后,单击“草绘”操控板中的“确定”按钮978-7-111-47285-8-Chapter04-79.jpg

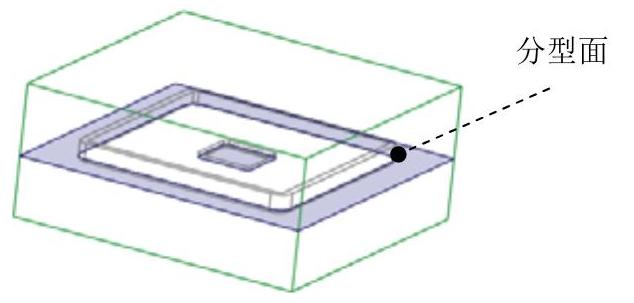

图4.1.9 创建主分型面

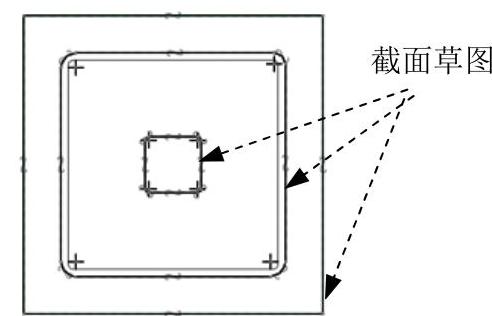

图4.1.10 截面草图(www.daowen.com)

(4)在“填充”操控板中单击978-7-111-47285-8-Chapter04-82.jpg按钮,完成特征的创建。

Step5.在“分型面”选项卡中单击“确定”按钮978-7-111-47285-8-Chapter04-83.jpg,完成分型面的创建。

Stage3.构建模具元件的体积块

Step1.选择978-7-111-47285-8-Chapter04-84.jpg功能选项卡978-7-111-47285-8-Chapter04-85.jpg区域中的按钮978-7-111-47285-8-Chapter04-86.jpg978-7-111-47285-8-Chapter04-87.jpg978-7-111-47285-8-Chapter04-88.jpg命令(即用“分割”的方法构建体积块)。

Step2.在系统弹出的978-7-111-47285-8-Chapter04-89.jpg菜单中,依次选择978-7-111-47285-8-Chapter04-90.jpg978-7-111-47285-8-Chapter04-91.jpg978-7-111-47285-8-Chapter04-92.jpg978-7-111-47285-8-Chapter04-93.jpg978-7-111-47285-8-Chapter04-94.jpg命令,此时系统弹出“分割”对话框和“选择”对话框。

Step3.用“列表选取”的方法选取分型面。

(1)在系统978-7-111-47285-8-Chapter04-95.jpg的提示下,在模型中主分型面的位置右击,从快捷菜单中选择978-7-111-47285-8-Chapter04-96.jpg命令。

(2)在弹出的“从列表中拾取”对话框中,选取列表中的978-7-111-47285-8-Chapter04-97.jpg分型面,然后单击978-7-111-47285-8-Chapter04-98.jpg按钮。

(3)在“选择”对话框中单击978-7-111-47285-8-Chapter04-99.jpg按钮。

Step4.在“分割”对话框中单击978-7-111-47285-8-Chapter04-100.jpg按钮。

Step5.此时,系统弹出“属性”对话框,同时模型的上半部分变亮,在该对话框中单击978-7-111-47285-8-Chapter04-101.jpg按钮,着色后的模型如图4.1.11所示,然后,在对话框中输入名称upper_vol,单击978-7-111-47285-8-Chapter04-102.jpg按钮。

Step6.此时,系统弹出“属性”对话框,同时模型的下半部分变亮,在该对话框中单击978-7-111-47285-8-Chapter04-103.jpg按钮,着色后的模型如图4.1.12所示,然后,在对话框中输入名称lower_vol,单击978-7-111-47285-8-Chapter04-104.jpg按钮。

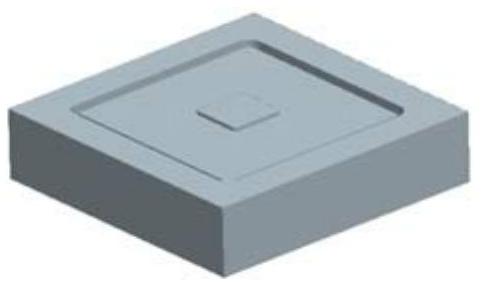

图4.1.11 着色后的上半部分体积块


图4.1.12 着色后的下半部分体积块

Stage4.抽取模具元件及生成浇注件

浇注件命名为MOLDING。
