拉伸法设计分型面方法和操作过程

下面举例说明采用拉伸法设计分型面的一般方法和操作过程。

Stage1.打开模具模型

将工作目录设置至D:\creo3.3\work\ch04.01.01,然后打开文件button_Mold_1.asm。

Stage2.创建分型面

Step1.选择命令。单击978-7-111-47285-8-Chapter04-4.jpg功能选项卡978-7-111-47285-8-Chapter04-5.jpg区域中的“分型面”按钮978-7-111-47285-8-Chapter04-6.jpg

Step2.在系统弹出的“分型面”操控板中的978-7-111-47285-8-Chapter04-7.jpg区域中单击“属性”按钮978-7-111-47285-8-Chapter04-8.jpg,在“属性”对话框中输入分型面名称main_ps,单击978-7-111-47285-8-Chapter04-9.jpg按钮。

Step3.通过“拉伸”的方法创建主分型面(图4.1.1)。

(1)选择命令。单击978-7-111-47285-8-Chapter04-10.jpg功能选项卡978-7-111-47285-8-Chapter04-11.jpg区域中的978-7-111-47285-8-Chapter04-12.jpg按钮,此时系统弹出“拉伸”操控板。

(2)定义草绘截面放置属性。在图形区右击,从弹出的菜单中选择978-7-111-47285-8-Chapter04-13.jpg命令,在系统978-7-111-47285-8-Chapter04-14.jpg的提示下,选取图4.1.2所示的坯料表面1为草绘平面,接受图4.1.2中默认的箭头方向为草绘视图方向,然后选取图4.1.2所示的坯料表面2为参考平面,方向为978-7-111-47285-8-Chapter04-15.jpg。单击978-7-111-47285-8-Chapter04-16.jpg按钮,进入草绘环境

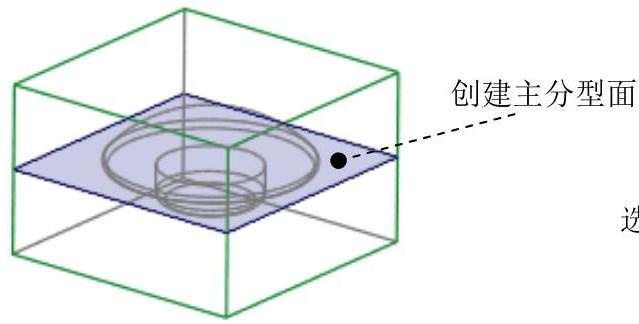

图4.1.1 创建主分型面

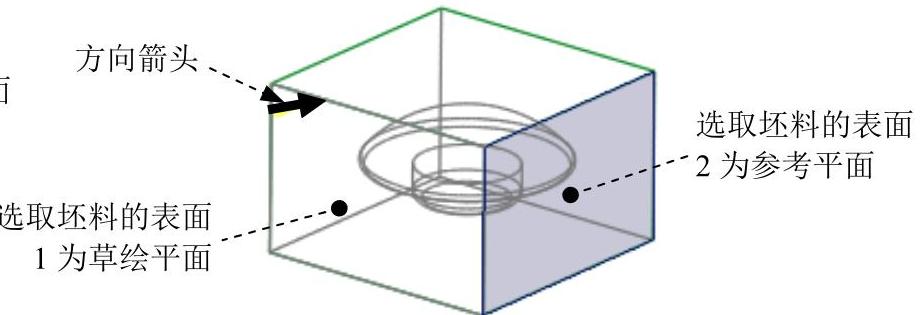

图4.1.2 定义草绘平面

(3)截面草图。选取图4.1.3所示的坯料的边线和MAIN_PARTING_PIN基准平面为草绘参考,绘制图4.1.3所示的截面草图(截面草图为一条线段),完成截面的绘制后,单击“草绘”选项卡中的“确定”按钮978-7-111-47285-8-Chapter04-19.jpg

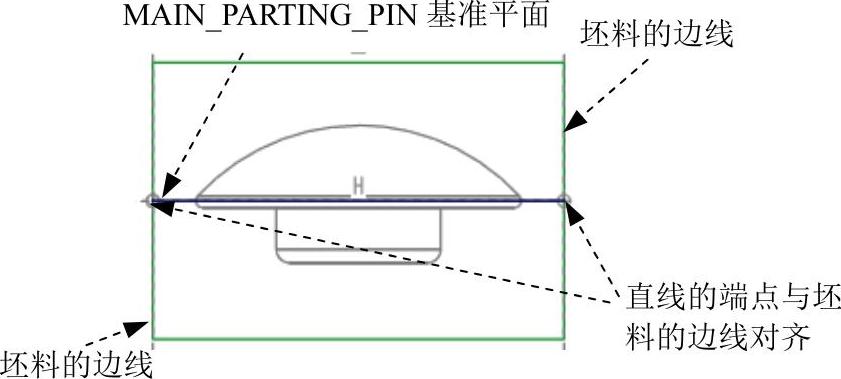

图4.1.3 截面草图


图4.1.4 选取拉伸终止面

Step4.在“分型面”选项卡中,单击“确定”按钮978-7-111-47285-8-Chapter04-23.jpg,完成分型面的创建。

Stage3.构建模具元件的体积块

Step1.选择978-7-111-47285-8-Chapter04-24.jpg功能选项卡978-7-111-47285-8-Chapter04-25.jpg区域中的按钮978-7-111-47285-8-Chapter04-26.jpg978-7-111-47285-8-Chapter04-27.jpg978-7-111-47285-8-Chapter04-28.jpg命令,可进入“分割体积块”菜单。(www.daowen.com)

Step2.在系统弹出的978-7-111-47285-8-Chapter04-29.jpg菜单中,依次选择978-7-111-47285-8-Chapter04-30.jpg978-7-111-47285-8-Chapter04-31.jpg978-7-111-47285-8-Chapter04-32.jpg978-7-111-47285-8-Chapter04-33.jpg978-7-111-47285-8-Chapter04-34.jpg命令,此时系统弹出“分割”对话框和“选择”对话框。

Step3.用“列表选取”的方法选取分型面。

(1)在系统978-7-111-47285-8-Chapter04-35.jpg的提示下,先将鼠标指针移至模型中分型面的位置右击,从系统弹出的快捷菜单中选择978-7-111-47285-8-Chapter04-36.jpg命令。

(2)在“从列表中拾取”对话框中,单击列表中的978-7-111-47285-8-Chapter04-37.jpg分型面,然后单击978-7-111-47285-8-Chapter04-38.jpg按钮。

(3)单击“选择”对话框中的978-7-111-47285-8-Chapter04-39.jpg按钮。

Step4.单击“分割”对话框中的978-7-111-47285-8-Chapter04-40.jpg按钮。

Step5.此时系统弹出“属性”对话框,同时下半部分变亮,在该对话框中单击978-7-111-47285-8-Chapter04-41.jpg按钮,着色后的模型如图4.1.5所示。然后在对话框中输入名称lower_vol,单击978-7-111-47285-8-Chapter04-42.jpg按钮。

Step6.此时系统弹出“属性”对话框,同时上半部分变亮,在该对话框中单击978-7-111-47285-8-Chapter04-43.jpg按钮,着色后的模型如图4.1.6所示。然后在对话框中输入名称upper_vol,单击978-7-111-47285-8-Chapter04-44.jpg按钮。

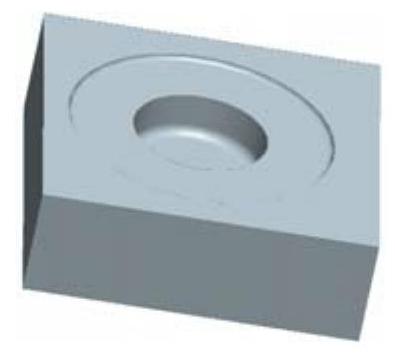

图4.1.5 着色后的下半部分体积块

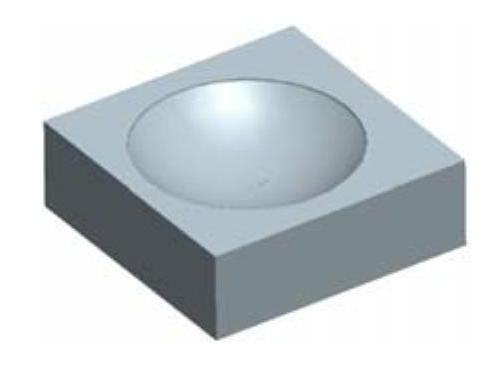

图4.1.6 着色后的上半部分体积块

Stage4.抽取模具元件

Step1.选择978-7-111-47285-8-Chapter04-47.jpg功能选项卡978-7-111-47285-8-Chapter04-48.jpg区域中978-7-111-47285-8-Chapter04-49.jpg978-7-111-47285-8-Chapter04-50.jpg978-7-111-47285-8-Chapter04-51.jpg命令,系统弹出“创建模具元件”对话框。

Step2.在“创建模具元件”对话框中单击978-7-111-47285-8-Chapter04-52.jpg按钮,选择所有体积块,然后单击978-7-111-47285-8-Chapter04-53.jpg按钮。

说明:若此时系统弹出提示信息框,单击978-7-111-47285-8-Chapter04-54.jpg按钮即可。

Stage5.生成浇注件

Step1.选择978-7-111-47285-8-Chapter04-55.jpg功能选项卡978-7-111-47285-8-Chapter04-56.jpg区域中的978-7-111-47285-8-Chapter04-57.jpg命令,系统弹出图4.1.7所示的系统提示信息框。


图4.1.7 系统提示信息框

Step2.在系统提示框中,输入浇注零件名称button_molding,并单击两次978-7-111-47285-8-Chapter04-59.jpg按钮。
