分型面检测(Part Surface Check)工具用于检查分型面是否有相交的现象,也可用以确认分型面是否有破孔以及检测分型面的完整性。下面以一个例子详细说明分型面检测的一般操作步骤。
Step1.将工作目录设置至D:\creo3.3\work\ch03.04,然后打开模具文件housing_mold.asm。
Step2.遮蔽坯料和参考件。按住Ctrl键在模型树中选择和,然后右击,在系统弹出的快捷菜单中选择命令。
Step3.单击功能选项卡区域中的,在下拉菜单中单击按钮。系统弹出图3.4.1所示的菜单。
Step4.检测分型面是否有自交。在菜单中选择命令,系统提示,选取分型面MAIN_PT_SURF。此时系统提示(图3.4.2)。

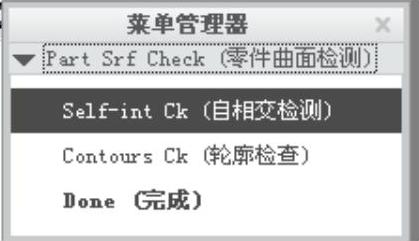

图3.4.1 “零件曲面检测”菜单

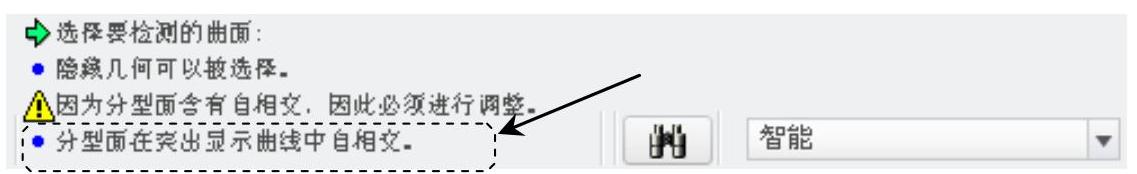

图3.4.2 系统信息栏提示
Step5.检查分型面是否有孔隙。
(1)在菜单中,选择命令,然后选取分型面MAIN_PT_SURF。此时系统提示,同时在分型面内部的一条边线上,首先出现了由若干点组成的围线(图3.4.3)。由于围线在分型面内部,因此表明此处有孔隙。
(2)选择命令(图3.4.4),则分型面上出现了图3.4.5所示的围线,但由于此围线在分型面的外部四周,所以该围线不是孔隙。

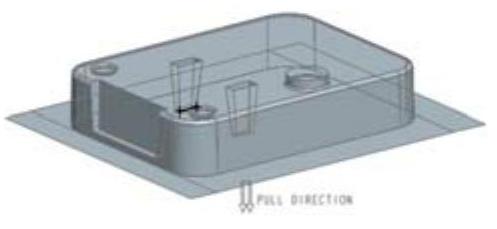

图3.4.3 检测到的第一处围线
(www.daowen.com)
图3.4.4 “轮廓检查”菜单

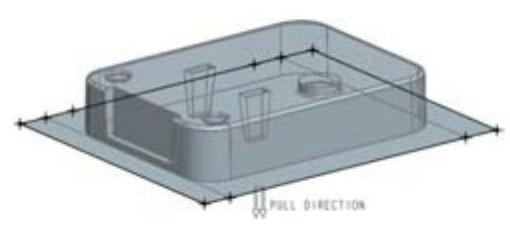

图3.4.5 第二处围线
(3)再选择命令,此时分型面内部出现了图3.4.6所示的围线,表明此处有孔隙。
(4)再选择命令,此时分型面内部出现了图3.4.7所示的围线,表明此处有孔隙。
(5)再选择命令,此时分型面内部出现了图3.4.8所示的围线,表明此处有孔隙。
(6)至此,五处围线已检查完毕,单击两次选择命令,完成分型面的围线检测。

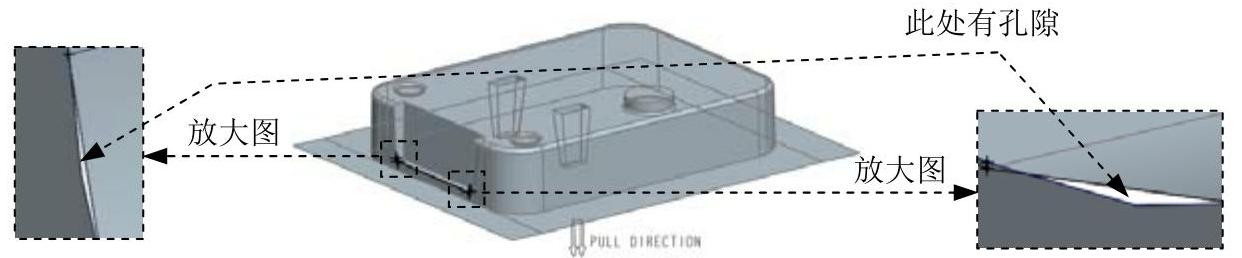

图3.4.6 第三处围线

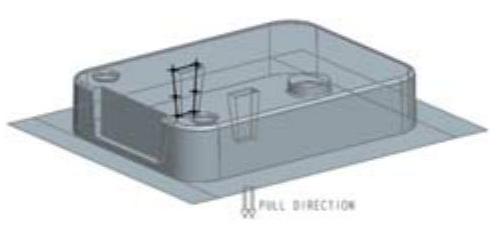

图3.4.7 第四处围线
图3.4.8 第五处围线
