如何计算零件的投影面积?

投影面积(Project Area)项目用于检测参考模型在指定方向的投影面积,为模具设计和分析的辅助工具。下面仍以设计零件front_cover.prt为例,说明计算投影面积的一般操作步骤。

Step1.将工作目录设置至D:\creo3.3\work\ch03.03,然后打开模具文件front_cover_mold.asm。

Step2.遮蔽坯料。在模型树中右击978-7-111-47285-8-Chapter03-115.jpg,选择978-7-111-47285-8-Chapter03-116.jpg命令。

Step3.单击978-7-111-47285-8-Chapter03-117.jpg功能选项卡978-7-111-47285-8-Chapter03-118.jpg区域中的“投影面积”按钮978-7-111-47285-8-Chapter03-119.jpg。系统弹出图3.3.1所示的“测量”对话框,在此对话框中进行如下操作。

(1)在978-7-111-47285-8-Chapter03-120.jpg区域的下拉列表中选择978-7-111-47285-8-Chapter03-121.jpg选项。

(2)在978-7-111-47285-8-Chapter03-122.jpg下拉列表中选择978-7-111-47285-8-Chapter03-123.jpg选项,此时系统提示978-7-111-47285-8-Chapter03-124.jpg,然后选取MAIN_PARTING_PLN基准平面以定义投影方向,如图3.3.2所示。

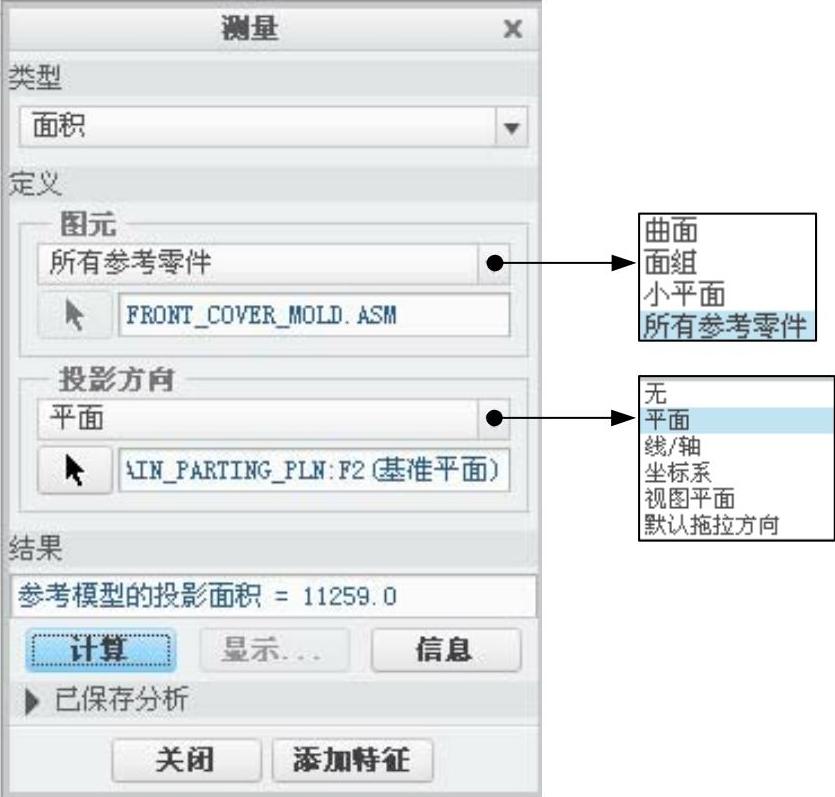

图3.3.1 “测量”对话框(www.daowen.com)

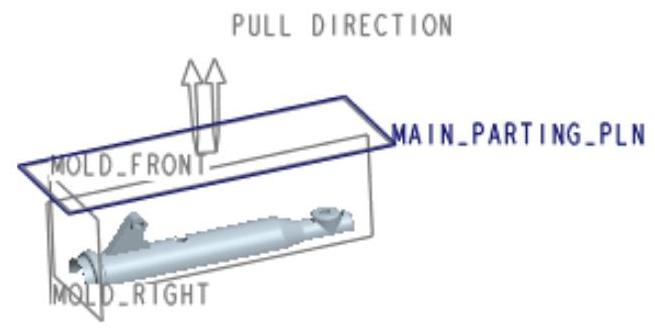

图3.3.2 定义投影方向

(3)单击对话框中的978-7-111-47285-8-Chapter03-127.jpg按钮,系统开始计算,然后在978-7-111-47285-8-Chapter03-128.jpg栏中显示出计算结果,投影面积为11259.0,如图3.3.1所示。

Step4.保存分析结果。在对话框中单击978-7-111-47285-8-Chapter03-129.jpg,在978-7-111-47285-8-Chapter03-130.jpg文本框中输入Project_Check,单击文本框后的“保存模型时保存当前分析”按钮978-7-111-47285-8-Chapter03-131.jpg

Step5.在“测量”对话框中单击978-7-111-47285-8-Chapter03-132.jpg按钮,完成厚度检测。

Step6.单击978-7-111-47285-8-Chapter03-133.jpg功能选项卡978-7-111-47285-8-Chapter03-134.jpg区域中的978-7-111-47285-8-Chapter03-135.jpg按钮,在下拉菜单中单击978-7-111-47285-8-Chapter03-136.jpg按钮。选择下拉菜单978-7-111-47285-8-Chapter03-137.jpg978-7-111-47285-8-Chapter03-138.jpg978-7-111-47285-8-Chapter03-139.jpg命令,系统弹出“保存对象”对话框,单击978-7-111-47285-8-Chapter03-140.jpg按钮。
