拔模检测操作步骤及技巧

时间:2023-06-16 理论教育 版权反馈
【摘要】:下面以图3.1.1中的模型为例来说明拔模检测的一般操作步骤。在系统弹出的图3.1.2所示的“拔模斜度”对话框中进行如下操作。图3.1.6 定义拔模方向图3.1.7 外表面拔模检测分析Step3.单击功能选项卡区域中的按钮,在下拉菜单中单击按钮。

拔模检测操作步骤及技巧

拔模检测(Draft Check)工具位于978-7-111-47285-8-Chapter03-1.jpg功能选项卡978-7-111-47285-8-Chapter03-2.jpg区域中的“拔模斜度”按钮978-7-111-47285-8-Chapter03-3.jpg。该项目用于检测参考模型的拔模角(Draft Angle)是否符合设计需求,只有拔模角在要求的范围内,才能进行后续的模具设计工作,否则要进一步修改参考模型。下面以图3.1.1中的模型为例来说明拔模检测的一般操作步骤。

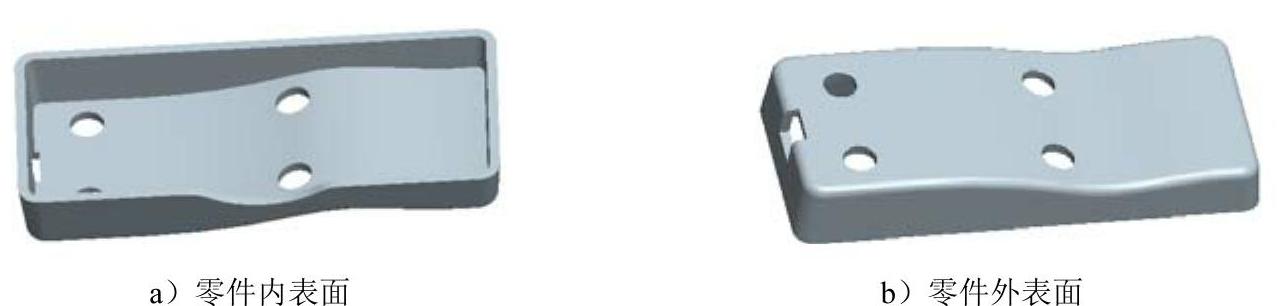

图3.1.1 拔模检测

Stage1.进行零件内表面的拔模检测分析

Step1.将工作目录设置至D:\creo3.3\work\ch03.01.01,然后打开模具文件block1_mold.asm。

Step2.遮蔽坯料。在模型树中右击978-7-111-47285-8-Chapter03-5.jpg,选择978-7-111-47285-8-Chapter03-6.jpg命令。

Step3.单击978-7-111-47285-8-Chapter03-7.jpg功能选项卡978-7-111-47285-8-Chapter03-8.jpg区域中的“拔模斜度”按钮978-7-111-47285-8-Chapter03-9.jpg。在系统弹出的图3.1.2所示的“拔模斜度”对话框中进行如下操作。

(1)选择分析曲面。在模型树中选取零件BLOCK1_MOLD_REF.PRT为要拔模检测的对象。

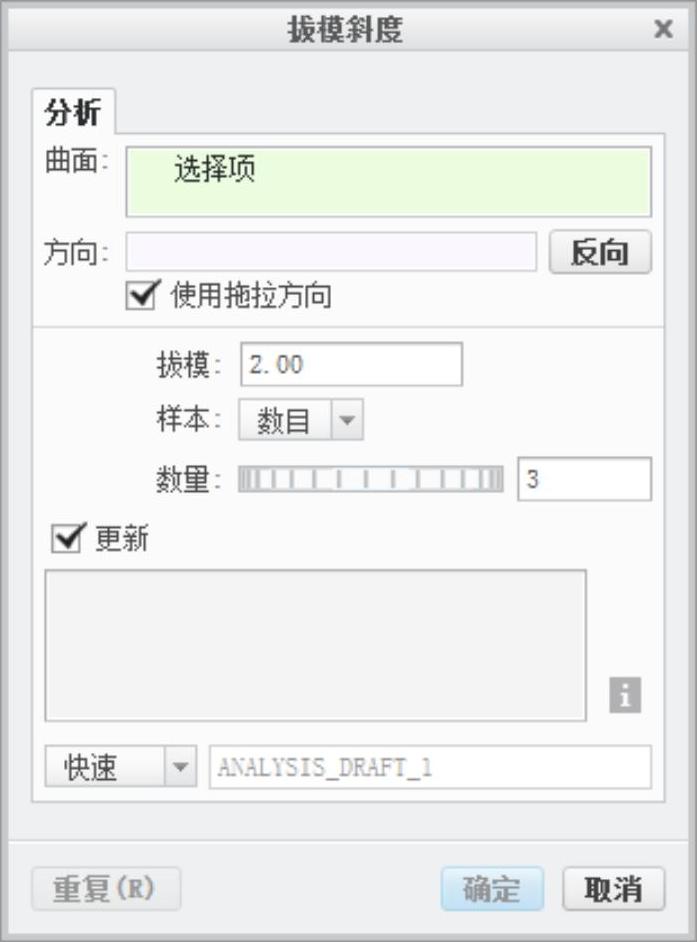

图3.1.2 “拔模斜度”对话框

(2)定义拔模方向。在“拔模斜度”对话框中取消选中978-7-111-47285-8-Chapter03-11.jpg复选框,在978-7-111-47285-8-Chapter03-12.jpg区域后面单击978-7-111-47285-8-Chapter03-13.jpg选项使其激活,然后选取MAIN_PARTING_PLN基准平面作为拔模参考平面。此时系统显示出拔模方向和“颜色比例”对话框,由于要对零件内表面进行拔模检测,因此该方向不是正确的拔模方向,单击978-7-111-47285-8-Chapter03-14.jpg按钮,结果如图3.1.3所示。

(3)设置拔模角度选项。在978-7-111-47285-8-Chapter03-15.jpg文本框中输入拔模角度检测值2.0。

(4)在978-7-111-47285-8-Chapter03-16.jpg下拉列表中选择978-7-111-47285-8-Chapter03-17.jpg选项,然后在978-7-111-47285-8-Chapter03-18.jpg文本框中输入3。单击“颜色比例”对话框中的978-7-111-47285-8-Chapter03-19.jpg按钮,在展开的978-7-111-47285-8-Chapter03-20.jpg区域中单击978-7-111-47285-8-Chapter03-21.jpg按钮,此时在参考模型上以色阶分布的方式显示出图3.1.5所示的检测结果,从图中可以看出,零件的内表面显示为浅蓝色,表明在该拔模方向上和设定的拔模角度值内无拔模干涉现象。

图3.1.4所示的对话框978-7-111-47285-8-Chapter03-22.jpg区域中的按钮介绍如下。

978-7-111-47285-8-Chapter03-23.jpg按钮:单击该按钮,以连续的比例颜色方式来显示分析结果。

978-7-111-47285-8-Chapter03-24.jpg按钮:单击该按钮,以连续的非比例颜色方式来显示分析结果。

978-7-111-47285-8-Chapter03-25.jpg按钮:单击该按钮,以彩虹的出图颜色方式来显示分析结果。

978-7-111-47285-8-Chapter03-26.jpg按钮:单击该按钮,以三种颜色的方式来显示分析结果。(www.daowen.com)

说明:图3.1.5所示塑件上不同的部位显示不同颜色,不同的颜色代表不同的拔模面。在屏幕左部带有角度刻度的竖直颜色长条上,可查出每个部位的角度值。蓝色和浅蓝色表示正值及拔模角度较大(最大可达90°)的区域。棕红色和浅棕红色表示负值及拔模角度较小(最小可达-90°)的区域。灰色则表示棕红色和蓝色值外的所有区域。

(5)保存分析结果。在对话框中978-7-111-47285-8-Chapter03-27.jpg的下拉列表中选择978-7-111-47285-8-Chapter03-28.jpg选项,然后在其右侧文本框中输入draft_check_1,单击978-7-111-47285-8-Chapter03-29.jpg按钮。

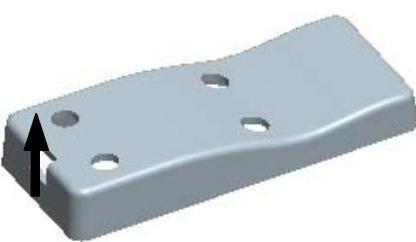

图3.1.3 定义拔模方向

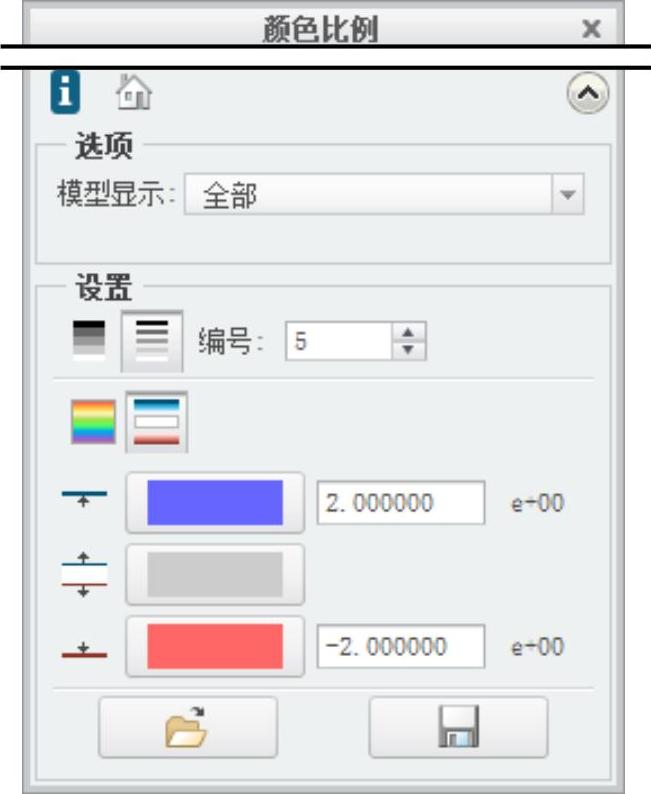

图3.1.4 “颜色比例”对话框

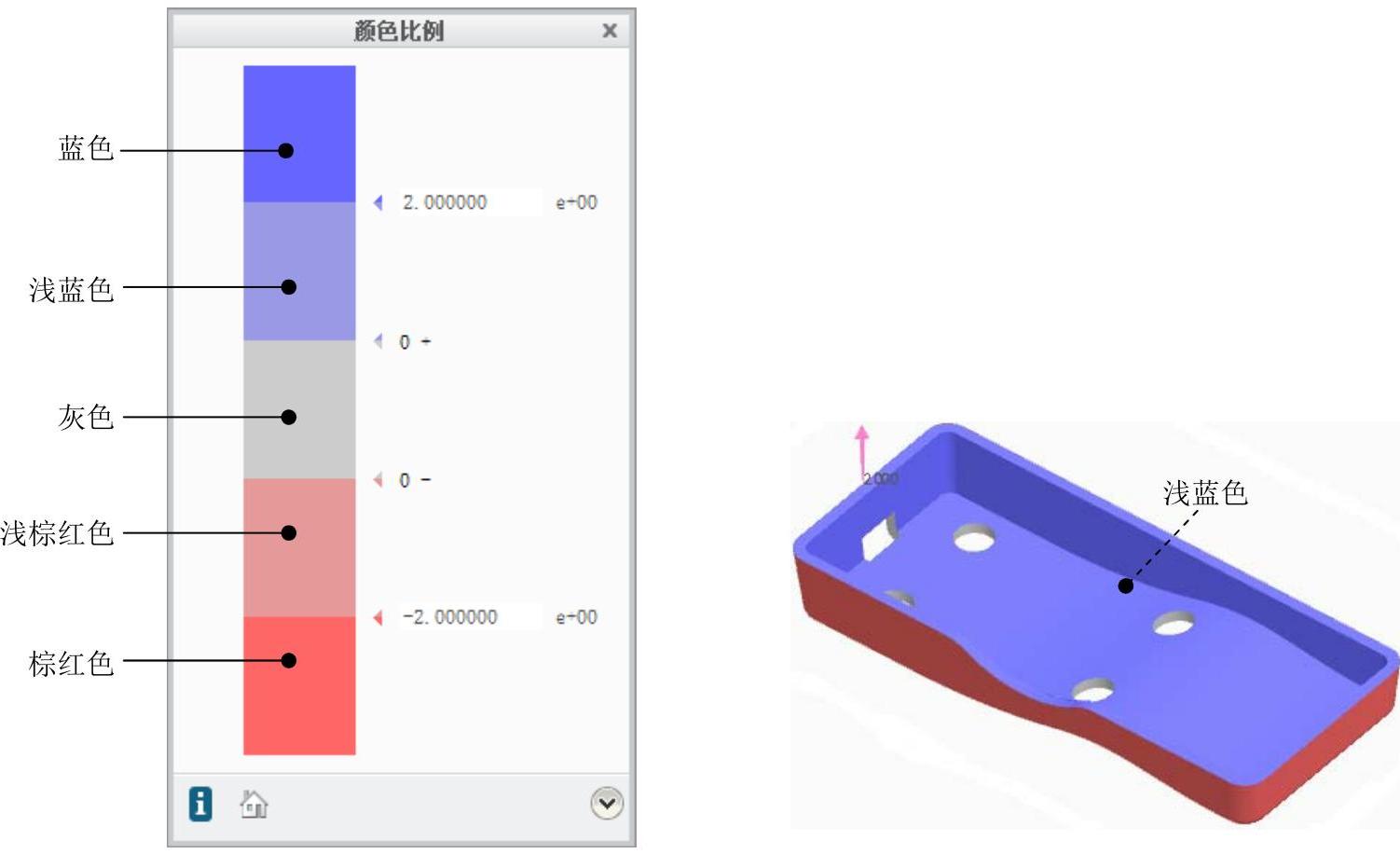

图3.1.5 内表面拔模检测分析

Stage2.进行零件外表面的拔模检测分析

Step1.参考stage1,在图3.1.2所示的“拔模斜度”对话框中进行操作,此时拔模方向如图3.1.6所示;对零件外表面进行拔模检测,检测结果如图3.1.7所示。从图中可以看出,零件的外表面显示为浅蓝色,表明在该拔模方向上和设定的拔模角度值内无拔模干涉现象。

Step2.保存分析结果。在对话框中的978-7-111-47285-8-Chapter03-33.jpg下拉列表中选择978-7-111-47285-8-Chapter03-34.jpg选项,然后在其右侧文本框中输入draft_check_2,单击978-7-111-47285-8-Chapter03-35.jpg按钮,完成拔模检测分析。

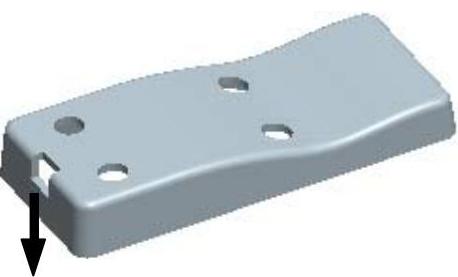

图3.1.6 定义拔模方向

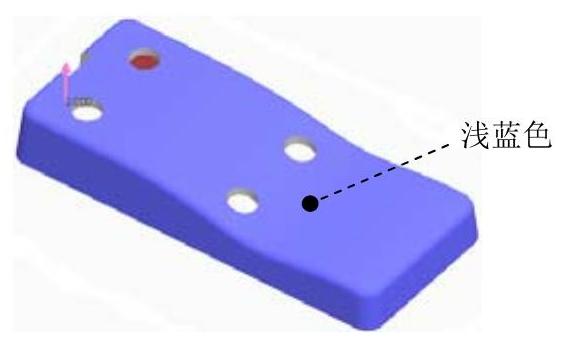

图3.1.7 外表面拔模检测分析

Step3.单击978-7-111-47285-8-Chapter03-38.jpg功能选项卡978-7-111-47285-8-Chapter03-39.jpg区域中的978-7-111-47285-8-Chapter03-40.jpg按钮,在下拉菜单中单击978-7-111-47285-8-Chapter03-41.jpg按钮。选择下拉菜单978-7-111-47285-8-Chapter03-42.jpg978-7-111-47285-8-Chapter03-43.jpg978-7-111-47285-8-Chapter03-44.jpg命令。
