Step1.选择功能选项卡区域中的命令。系统弹出图2.10.6所示的“菜单管理器”菜单。

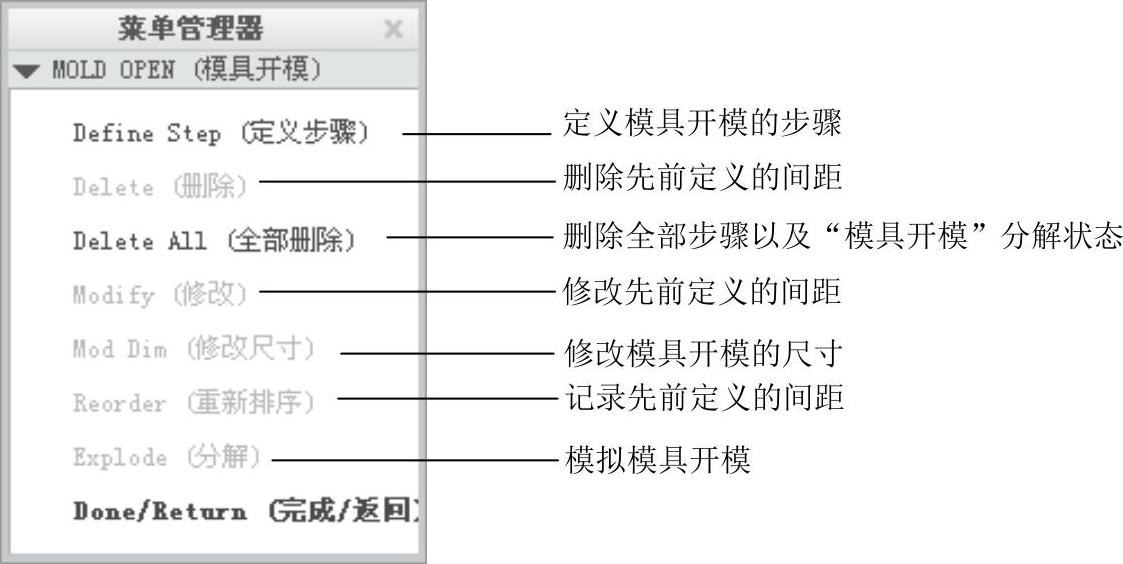

图2.10.6 “菜单管理器”菜单
Step2.在系统弹出的“菜单管理器”菜单中选择命令,在系统弹出的图2.10.7所示的菜单中选择命令。
注意:对需要在移动前进行拔模检测的零件,可以选择命令,进行拔模角度的检测。该产品零件没有拔模角度,此处就不进行拔模检测操作。
Step3.选取要移动的模具元件。在系统的提示下,选取上模,在“选择”对话框中单击按钮。

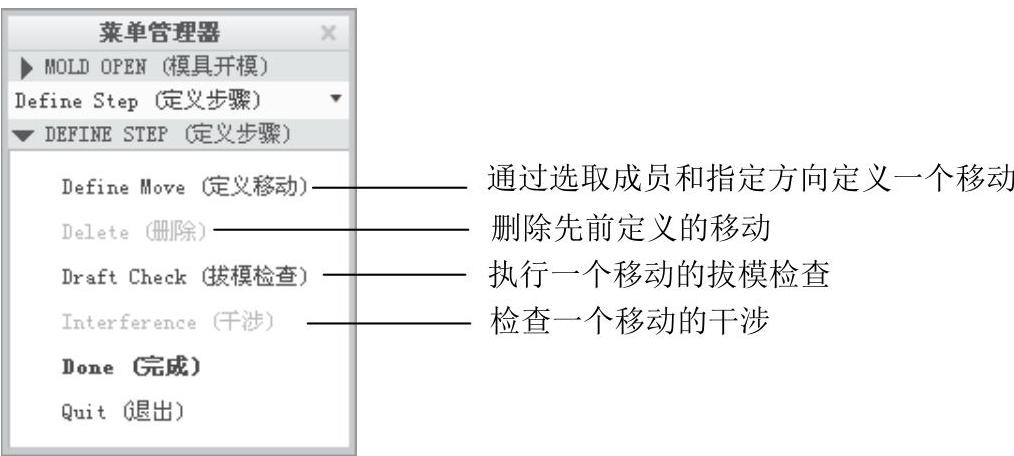

图2.10.7 “定义步骤”菜单

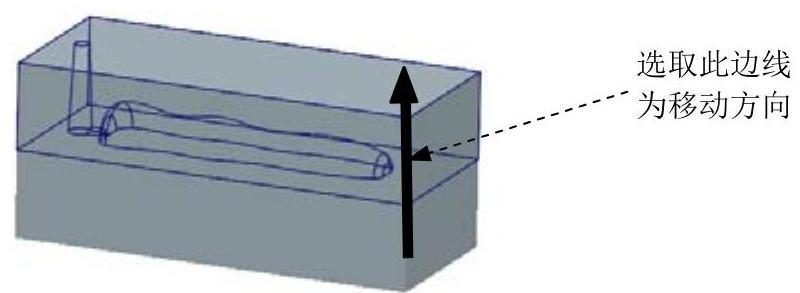

Step4.在系统的提示下,选取图2.10.8所示的边线为移动方向,然后在系统的提示下,输入要移动的距离值100.0,并按回车键。
图2.10.8 选取移动方向(www.daowen.com)
Step5.上模干涉检查。
(1)在菜单中选择命令,在系统弹出的菜单中选择,系统弹出菜单。
(2)在系统的提示下,在模型树中选择铸模零件,干涉出现在图2.10.9所示的位置处。
(3)在菜单中选择命令。
说明:系统判断此处干涉是由于浇道完全穿透上模,并非实际的干涉情况。
(4)在菜单中选择命令。移动上模后,模型如图2.10.10所示。
图2.10.9 开模干涉检查

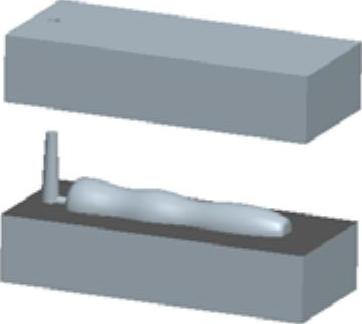

图2.10.10 移动上模
