如何遮蔽参考零件、坯料和分型面?

时间:2023-06-16 理论教育 版权反馈
【摘要】:将模型中的参考零件、坯料和分型面遮蔽后,则工作区中模具模型中的这些元素将不显示,这样可使屏幕简洁,方便后面的模具开启操作。在“遮蔽和取消遮蔽”对话框(一)左边的“可见元件”列表中,按住Ctrl键,选择参考零件和坯料。例如,对于参考零件的遮蔽,可选择模型树中的项,然后右击,从弹出的快捷菜单中选择命令。图2.10.1 “遮蔽和取消遮蔽”对话框(一)Step2.遮蔽分型面。如果要取消分型面的遮蔽,可按下列步骤进行操作。

如何遮蔽参考零件、坯料和分型面?

将模型中的参考零件、坯料和分型面遮蔽后,则工作区中模具模型中的这些元素将不显示,这样可使屏幕简洁,方便后面的模具开启操作。

Step1.遮蔽参考零件和坯料。

(1)选择978-7-111-47285-8-Chapter02-233.jpg功能选项卡978-7-111-47285-8-Chapter02-234.jpg区域中的“模具显示”按钮978-7-111-47285-8-Chapter02-235.jpg,系统弹出图2.10.1所示的“遮蔽和取消遮蔽”对话框(一)。

(2)在“遮蔽和取消遮蔽”对话框(一)左边的“可见元件”列表中,按住Ctrl键,选择参考零件978-7-111-47285-8-Chapter02-236.jpg和坯料978-7-111-47285-8-Chapter02-237.jpg

(3)单击对话框下部的978-7-111-47285-8-Chapter02-238.jpg按钮。

说明:也可以从模型树上启动“遮蔽”命令,对相应的模具元素(如参考零件、坯料、体积块、分型面)进行遮蔽。例如,对于参考零件的遮蔽,可选择模型树中的978-7-111-47285-8-Chapter02-239.jpg项(图2.10.2),然后右击,从弹出的快捷菜单中选择978-7-111-47285-8-Chapter02-240.jpg命令。但在模具的某些设计过程中,无法采用这种方法对模具元素进行遮蔽或显示操作,这时就需要采用前面介绍的方法进行操作,因为在模具的任何操作过程中,用户随时都可以选择978-7-111-47285-8-Chapter02-241.jpg功能选项卡978-7-111-47285-8-Chapter02-242.jpg区域中的“模具显示”按钮978-7-111-47285-8-Chapter02-243.jpg,对所需要的模具元素进行遮蔽或显示。由于在模具(特别是复杂的模具)的设计过程中,用户为了方便选取或查看一些模具元素,经常需要进行遮蔽或显示操作,建议读者要熟练掌握采用“模具显示”按钮978-7-111-47285-8-Chapter02-244.jpg对模具元素进行遮蔽或显示的操作方法。

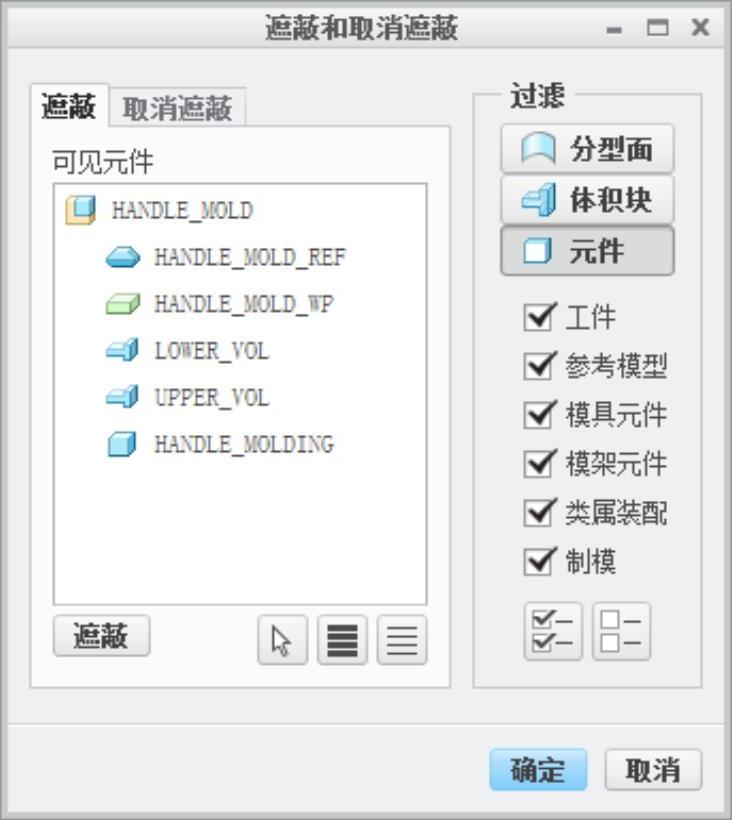

图2.10.1 “遮蔽和取消遮蔽”对话框(一)

Step2.遮蔽分型面。

(1)在对话框右边的“过滤”区域中,按下978-7-111-47285-8-Chapter02-246.jpg按钮,此时“遮蔽和取消遮蔽”对话框(二)如图2.10.3所示。


(3)单击对话框下部的978-7-111-47285-8-Chapter02-248.jpg按钮。

Step3.单击对话框下部的978-7-111-47285-8-Chapter02-249.jpg按钮,完成操作。

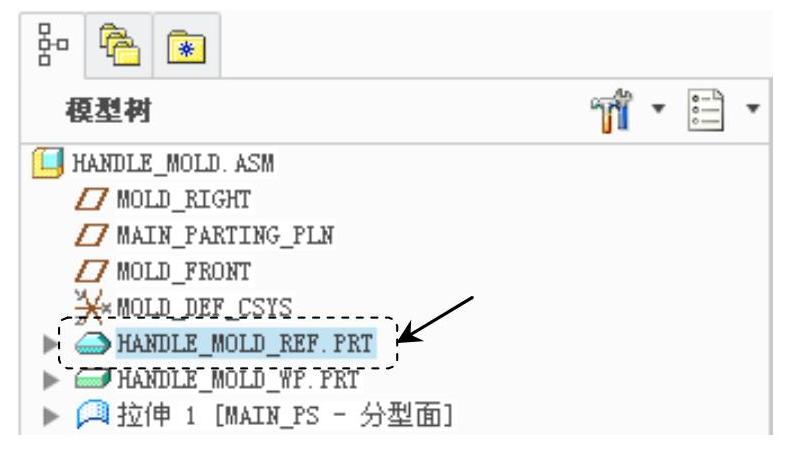

图2.10.2 从模型树中选择参考零件

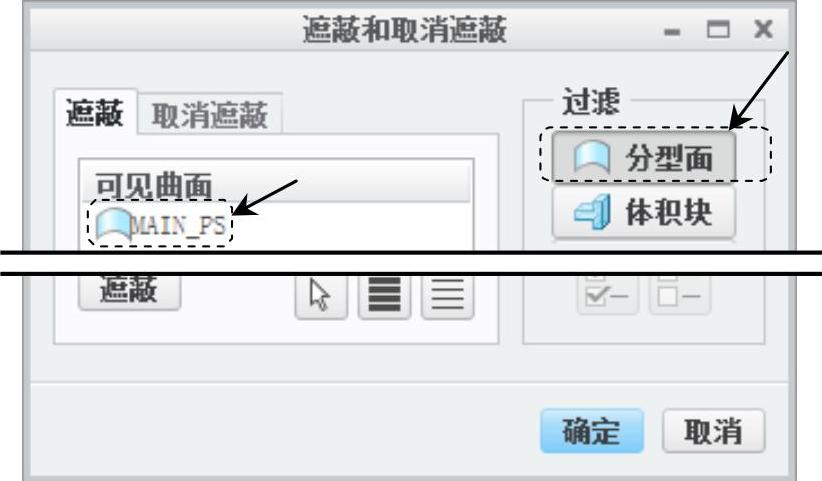

图2.10.3 “遮蔽和取消遮蔽”对话框(二)

说明:如果要取消参考零件、坯料的遮蔽(即在模型中重新显示这两个元件),可在“遮蔽和取消遮蔽”对话框中按下列步骤进行操作。

(1)单击对话框上部的978-7-111-47285-8-Chapter02-252.jpg选项卡标签,系统打开该选项卡。

(2)在对话框右边的“过滤”区域中,按下978-7-111-47285-8-Chapter02-253.jpg按钮,此时“遮蔽和取消遮蔽”对话框(三)如图2.10.4所示。

(3)在对话框的“遮蔽的元件”列表中,按住Ctrl键,选择参考零件978-7-111-47285-8-Chapter02-254.jpg和坯料978-7-111-47285-8-Chapter02-255.jpg

(4)单击对话框下部的978-7-111-47285-8-Chapter02-256.jpg按钮。

如果要取消分型面的遮蔽,可按下列步骤进行操作。

(5)打开978-7-111-47285-8-Chapter02-257.jpg选项卡后,按下“过滤”区域中的978-7-111-47285-8-Chapter02-258.jpg按钮,此时“遮蔽和取消遮蔽”对话框(四)如图2.10.5所示。

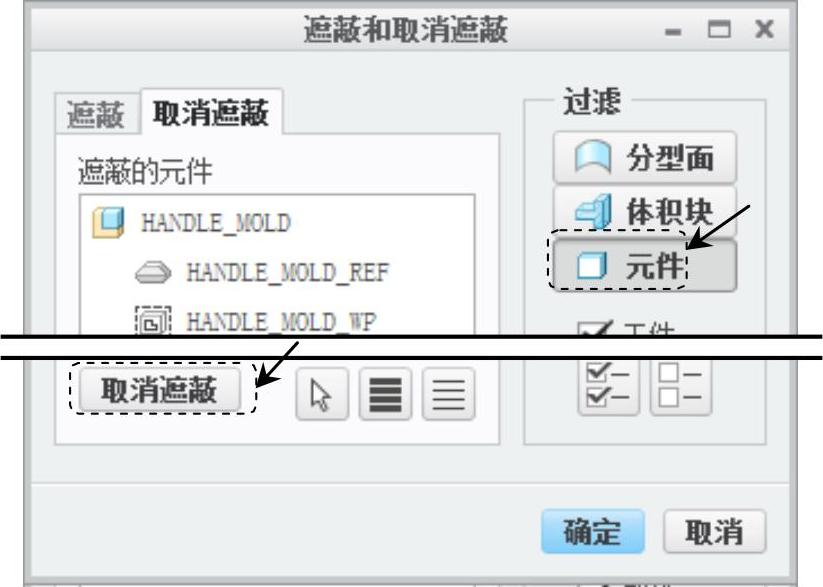

图2.10.4 “遮蔽和取消遮蔽”对话框(三)

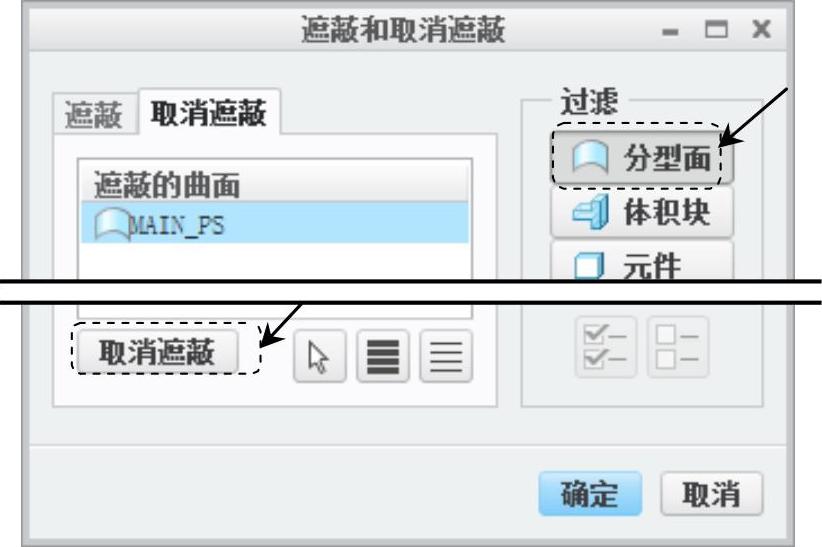

图2.10.5 “遮蔽和取消遮蔽”对话框(四)


(7)单击对话框的下部的978-7-111-47285-8-Chapter02-262.jpg按钮。
