如果采用分割（Split）的方法来产生模具元件（如上模型腔、下模型腔、型芯、滑块、镶块、销等），则必须先根据参考模型的形状创建一系列的曲面特征，然后再以这些曲面为参考，将坯料分割成各个模具元件。用于分割参考的这些曲面称为分型曲面，也叫分型面或分模面。分割上、下型腔的分型面一般称为主分型面；分割型芯、滑块、镶块和销的分型面一般分别称为型芯分型面、滑块分型面、镶块分型面和销分型面。完成后的分型面必须与要分割的坯料或体积块完全相交，但分型面不能自身相交。分型面特征在组件中创建，该特征的创建是模具设计的关键。

继续以前面的模型为例讲解如何创建零件handle.prt模具的分型面（图2.5.1），以分离模具的上模型腔和下模型腔。操作过程如下。

Step1.单击功能选项卡区域中的“分型面”按钮。系统弹出“分型面”选项卡。

Step2.在系统弹出的“分型面”选项卡中的区域单击“属性”按钮，在图2.5.2所示的“属性”对话框中，输入分型面名称main_ps，单击按钮。

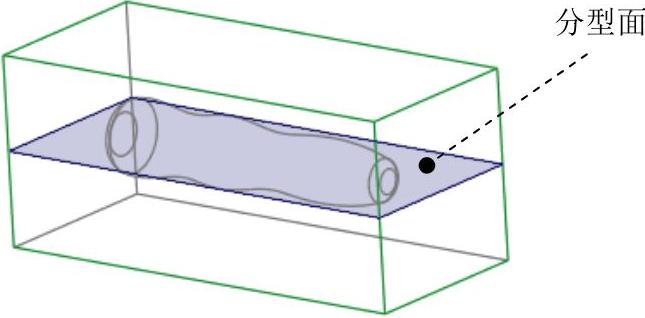

图2.5.1 创建分型面

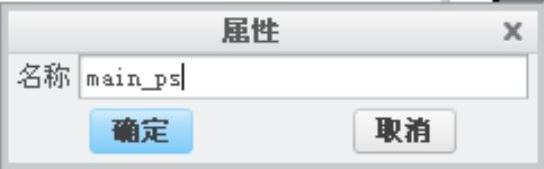

图2.5.2 “属性”对话框

Step3.创建曲面。

（1）选择命令。单击功能选项卡区域中的按钮。

（2）定义草绘截面放置属性。在图形区右击，从弹出的菜单中选择命令，在系统的提示下，选取图2.5.3所示的坯料表面1为草绘平面，然后选取图2.5.3所示的坯料表面2为参考平面，方向为，单击按钮。

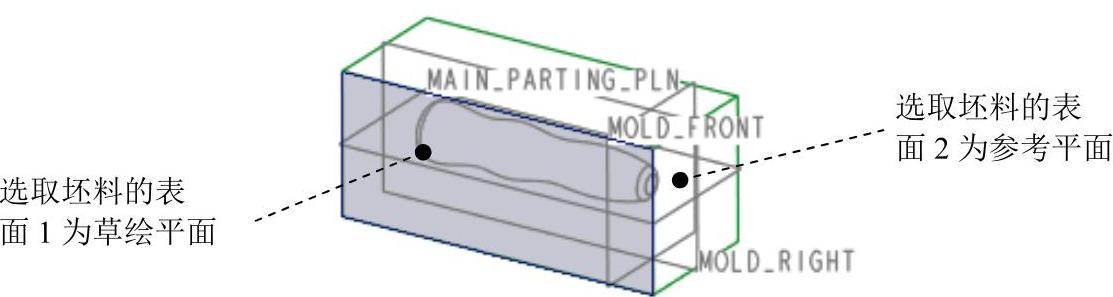

图2.5.3 定义草绘平面

（3）截面草图。在图形区右击，从弹出的菜单中选择命令，选取图2.5.4所示的坯料的边线和MOLD_PARTING_PLN基准平面为草绘参考，单击按钮。绘制图2.5.4所示的截面草图（截面草图为一条线段），完成截面的绘制后，单击“草绘”选项卡中的“确定”按钮。

（4）设置深度选项。

①在操控板中，选取深度类型（到选定的）。(www.daowen.com)

②将模型调整到图2.5.5所示的方位，然后选取图中的坯料表面（虚线面）为拉伸终止面。

③在“拉伸”选项卡中，单击按钮，完成特征的创建。

Step4.在“分型面”选项卡中，单击“确定”按钮，完成分型面的创建。

Step5.在模型树中，查看前面创建的分型面特征。

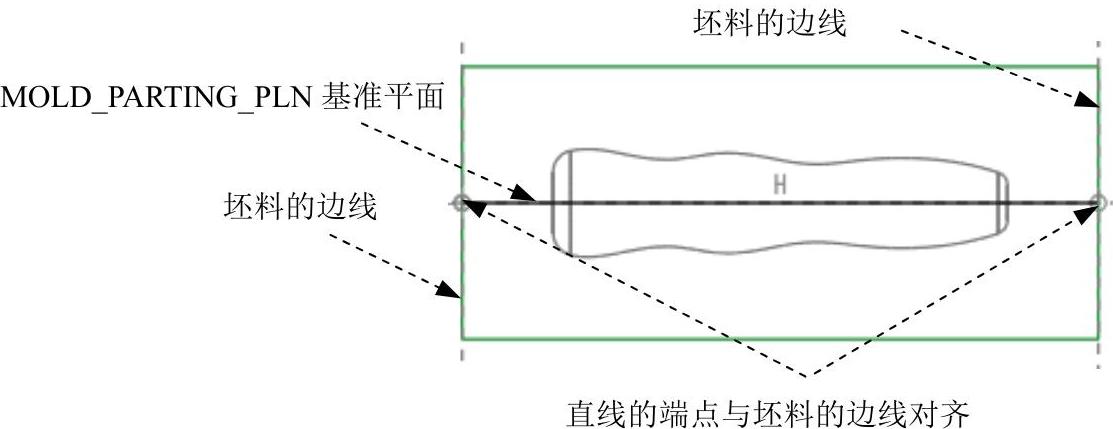

图2.5.4 截面草图

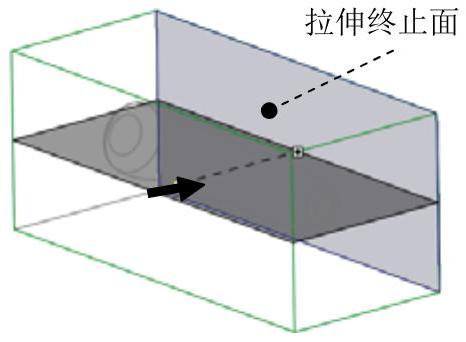

图2.5.5 选取拉伸终止面

（1）在图2.5.6所示的模型树界面中，选择命令。

（2）在系统弹出的“模型树项”对话框中，选中复选框，然后单击按钮。此时，模型树中会显示出分型面特征，如图2.5.7所示。

说明：若模型树中已经显示出特征，那么此步可不进行操作。

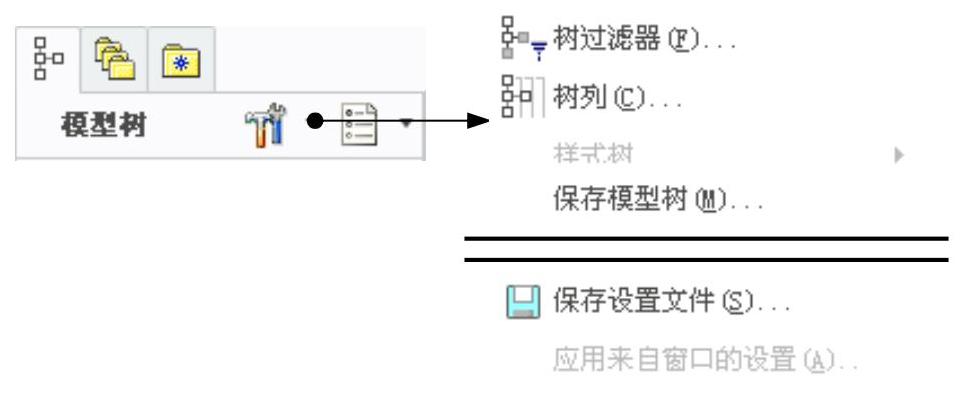

图2.5.6 模型树界面

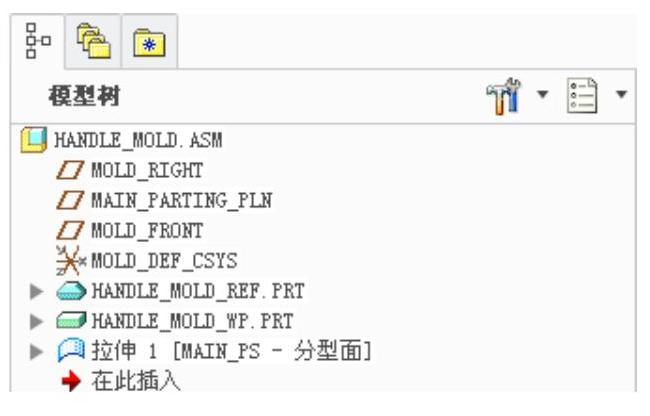

图2.5.7 查看分型面特征
