Creo3.0模具设计工作界面优化技巧

首先进行下面的操作,打开指定文件。

Step1.选择下拉菜单978-7-111-47285-8-Chapter01-20.jpg978-7-111-47285-8-Chapter01-21.jpg978-7-111-47285-8-Chapter01-22.jpg978-7-111-47285-8-Chapter01-23.jpg978-7-111-47285-8-Chapter01-24.jpg命令,将工作目录设置至D:\creo3.3\work\ch01\ok。

Step2.选择下拉菜单978-7-111-47285-8-Chapter01-25.jpg978-7-111-47285-8-Chapter01-26.jpg978-7-111-47285-8-Chapter01-27.jpg命令,打开文件handle_mold.asm。

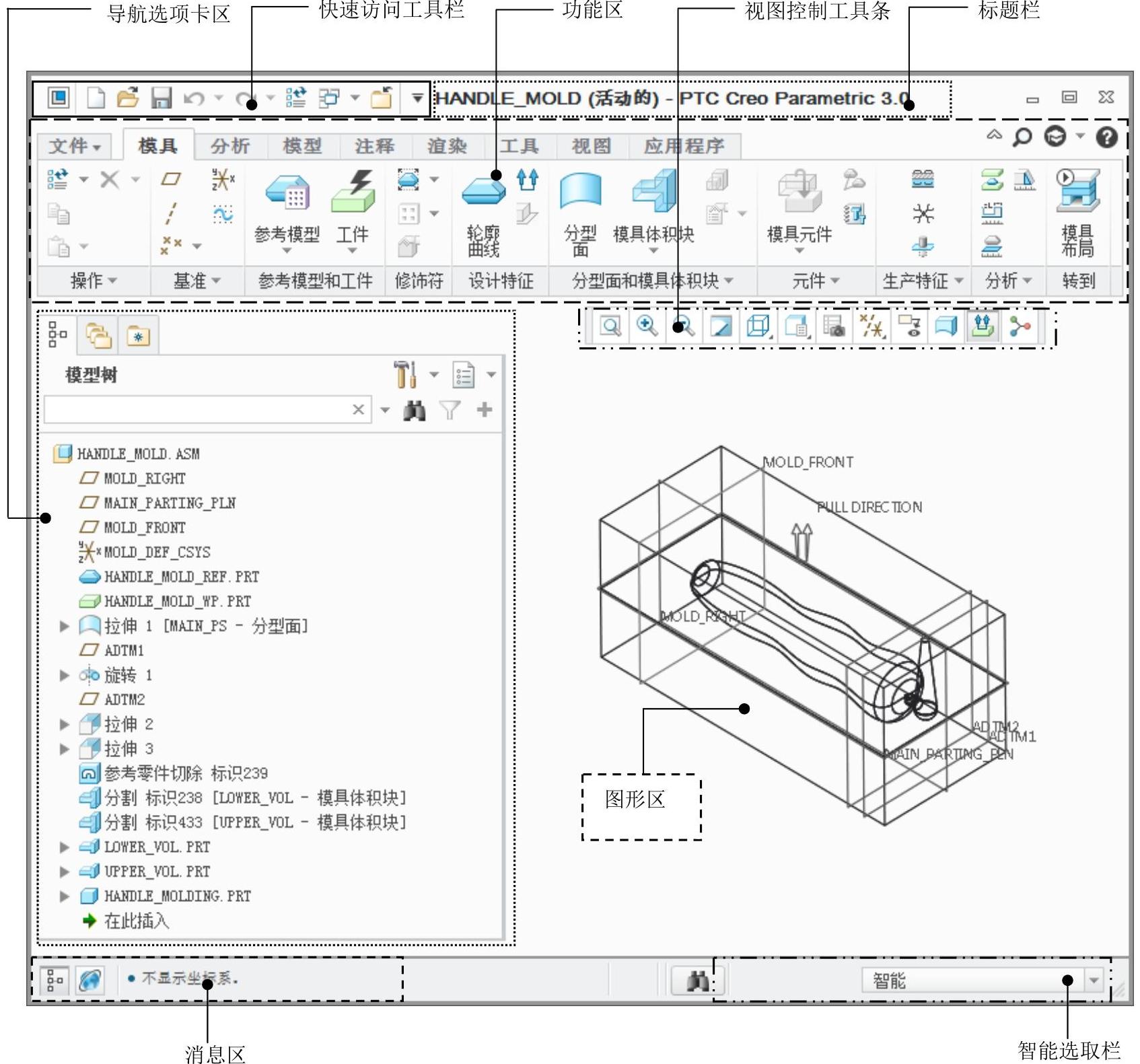

打开文件handle_mold.asm后,系统显示图1.5.1所示的模具工作界面,下面对该工作界面进行简要说明。

模具工作界面包括标题栏、菜单管理器区、快速访问工具栏、智能选取栏、功能区、消息区、视图控制工具条、图形区及导航选项卡区。


图1.5.1 Creo3.0模具工作界面

1.导航选项卡区

导航选项卡包括三个页面选项:“模型树”“文件夹浏览器”和“收藏夹”。

●“模型树”中列出了活动文件中的所有零件及特征,并以树的形式显示模型结构,根对象(活动零件或组件)显示在模型树的顶部,其从属对象(零件或特征)位于根对象之下。例如,在活动装配文件中,“模型树”列表的顶部是组件,组件下方是每个元件零件的名称;在活动零件文件中,“模型树”列表的顶部是零件,零件下方是每个特征的名称。若打开多个Creo3.0模型,则“模型树”只反映活动模型的内容。

●“文件夹浏览器”类似于Windows的“资源管理器”,用于浏览文件。

●“收藏夹”用于有效组织和管理个人资源。

2.快速访问工具栏

快速访问工具栏中包含新建、保存、修改模型和设置Creo环境的一些命令。快速访问工具栏为快速进入命令及设置工作环境提供了极大的方便,用户可以根据具体情况定制快速访问工具栏。

3.标题栏

标题栏显示了当前的软件版本以及活动的模型文件名称。

4.功能区

功能区中包含“文件”下拉菜单和命令选项卡。命令选项卡显示了Creo中的所有功能按钮,并以选项卡的形式进行分类。用户可以根据需要自己定义各功能选项卡中的按钮,也可以自己创建新的选项卡,将常用的命令按钮放在自定义的功能选项卡中。(www.daowen.com)

注意:用户会看到有些菜单命令和按钮处于非激活状态(呈灰色,即暗色),这是因为它们目前还没有处在发挥功能的环境中,一旦进入与它们有关的使用环境,便会自动激活。

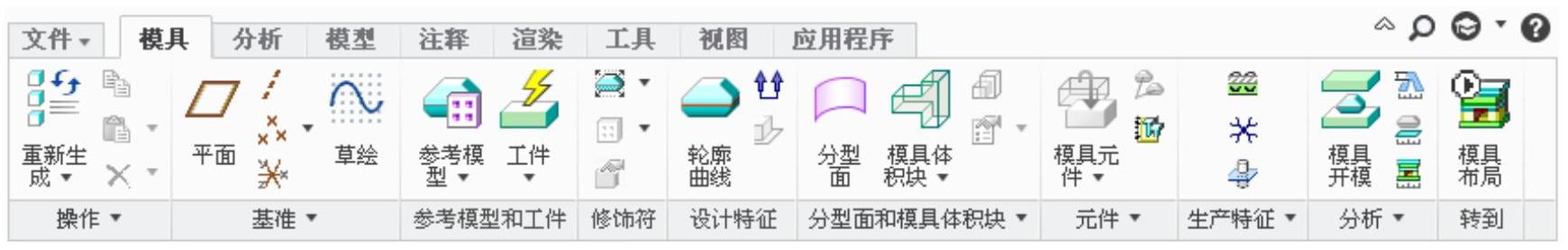

图1.5.2是Creo中的“模具”功能区。


图1.5.2 “模具”功能区命令按钮

5.视图控制工具条

“视图控制”工具条是将“视图”功能选项卡中部分常用的命令按钮集成到了一个工具条中,以便随时调用。

6.图形区

Creo各种模型图像的显示区。

7.消息区

在用户操作软件的过程中,消息区会实时地显示与当前操作相关的提示信息等,以引导用户的操作。消息区有一个可见的边线,将其与图形区分开,若要增加或减少可见消息行的数量,可将鼠标指针置于边线上,按住鼠标左键,将鼠标指针移动到所期望的位置。

消息分五类,分别以不同的图标提醒:

978-7-111-47285-8-Chapter01-30.jpg提示978-7-111-47285-8-Chapter01-31.jpg信息978-7-111-47285-8-Chapter01-32.jpg警告978-7-111-47285-8-Chapter01-33.jpg出错978-7-111-47285-8-Chapter01-34.jpg危险

8.智能选取栏

智能选取栏也称过滤器,主要用于快速选取某种所需要的要素(如几何、基准等)。

9.菜单管理器区

菜单管理器区位于屏幕的右侧,在进行某些操作时,系统会弹出此菜单,如创建混合特征时,系统会弹出“混合选项”菜单管理器。
