9.5.5.1　引水隧洞岩溶富水段与渗涌水设计处理方案

根据开挖充水过程中的渗水、裂隙、富水洞段和地质雷达检测结果，对富水洞段和渗涌水洞段通过衬砌混凝土并加强堵水灌浆、回填、固结灌浆等措施强化整体防渗性，具体要求如下。

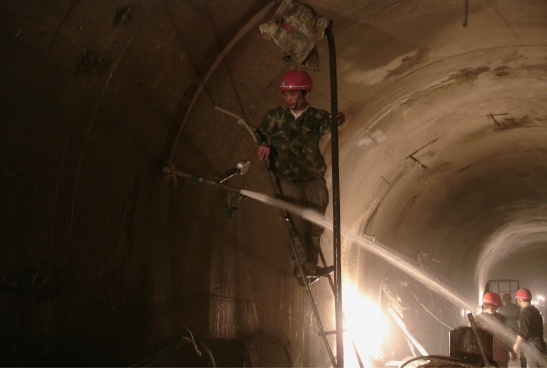

图9.5.4-10　8+853段溶蚀空腔灌浆处理

（1）3+支洞上下游过沟段处理。3+支洞上下游的过沟段为岩溶相对发育的地段，溶洞主要沿岩层产状顺马洛依结沟发育，隧洞开挖时在桩号8+853和8+815处发现溶洞，没有按设计要求处理，充水后被水压击穿，洞内充填物被冲刷后溶洞变得较大。采用地质雷达对阳新组灰岩段进行探测，初步成果表明除隧洞过沟段发现的溶洞外，没有发现其他大的溶洞，隧洞沿线仅发育一些溶蚀裂隙、溶蚀破碎区等溶蚀现象。钻孔压水试验表明该段岩体破碎，透水率大，为减少内水外渗量，决定对3+支洞上下游过沟段部分锚喷支护洞段采用钢筋混凝土衬砌，对原衬砌范围适当延伸，新增衬砌长度311.6m，在衬砌混凝土强度达到设计强度的70%后对衬砌顶部进行回填灌浆，灌浆压力为0.3MPa，回填灌浆结束7d后周圈进行固结灌浆。局部溶蚀宽缝或溶洞发育洞段孔深相应加深，吸浆量大的灌浆孔灌注水泥砂浆。8+520～+650顶拱纵向裂缝洞段，对顶拱进行骑缝灌浆，灌浆后孔内插入相应长度的钢筋，对裂缝进行化灌或环氧砂浆补缝。

（2）土沟断层（F5）影响带处理。土沟断层（F5）影响带，该段断层较发育，与隧洞交角较小，对原衬砌范围作延伸，从11+690～+991采用钢筋混凝土衬砌。在衬砌混凝土强度达到设计强度的70%后对衬砌顶部进行回填灌浆，灌浆压力为0.3MPa，回填灌浆结束7d后周圈进行固结灌浆。

（3）10+970～+098渗涌水段。10+970～11+098洞段开挖时岩面干燥无水，但充水后放空检查时发现渗水较多，呈筛状渗水，处理要求同7+950～8+045富水段。

（4）9+515～+565段及12+930下游Ⅲ类围岩处理。9+515～+565段地下水渗涌，发育4条挤压破碎带，雷达检测9+520～+528溶蚀破碎，9+546～+560发育溶隙和溶穴；12+930下游部分Ⅲ类围岩原设计为系统锚喷支护，充水后喷层出现裂缝。为确保安全运行，上述洞段进行钢筋混凝土衬砌，采用Ⅳ类围岩典型断面。

（5）灰岩段一般溶蚀裂隙处理。阳新组灰岩段以及下游大路寨组、黄葛溪组灰岩采用锚喷支护的洞段，经地质雷达检测，裂隙较发育或局部发育溶蚀裂隙，钻孔压水检查透水率较大，采用固结灌浆进行局部加固，视溶蚀裂隙深度局部加深，灌浆完成后退塞至喷层对浅层围岩进行0.5MPa的低压灌浆。

（6）4号、5号支洞渗涌水处理。4号、5号支洞承受水头较高，充水后支洞内出现一定的渗涌水（约10L/s），4号支洞附近存在绕渗现象，处理的原则是4号支洞结合旁通洞的封堵将10+121～+178、10+187～+235段调整为钢筋混凝土衬砌，根据支洞附近的隧洞地质素描资料，加强固结灌浆（局部），支洞渗水点衬砌一段混凝土，并灌浆封堵渗涌水。(www.daowen.com)

在隧洞缺陷处理施工过程中，应根据钻孔压水以及灌浆情况调整技术方案，确保隧洞安全稳定运行。

9.5.5.2　引水隧洞岩溶富水段与渗涌水堵水灌浆封堵施工

根据不同特征的渗（涌）水情况对强富水区洞段溶蚀裂隙股、线状渗水段采用以堵为主，堵排结合的总体方案进行处理，先对渗（涌）水洞段间隔一定距离钻取渗（涌）水探测先导孔，查明渗（涌）水分布范围及渗（涌）水出水深度，根据先导孔对渗（涌）水的探测成果确定渗涌水封堵方案。对于断层带强富水区洞段的溶蚀裂隙股、线状渗水，采用以堵为主，堵排结合，局部集中渗漏封堵法。根据渗（涌）水探测先导孔探测成果，对局部集中渗漏岩体结构面出水进行引排水，从渗（涌）范围边缘向集中渗（涌）区进行封堵灌浆，先灌注已钻出的渗涌水孔，灌浆采用不限量灌注，一般在灌浆注入水泥量达到适宜吨数后采用封堵材料（速凝剂、惰性材料、砂浆）进行灌注，灌至升压待凝72h后扫孔复灌，直至升至设计压力。使集中出水面减小，然后对已封堵部位进行加密孔固结灌浆，固结灌浆按设计要求进行灌注，最后对集中引排水孔进行封堵，再按设计要求进行系统的隧洞固结灌浆施工。

现场实施的岩溶富水段和渗涌水洞段灌浆封堵及系统回填、固结灌浆如图9.5.5-1、图9.5.5-2所示。

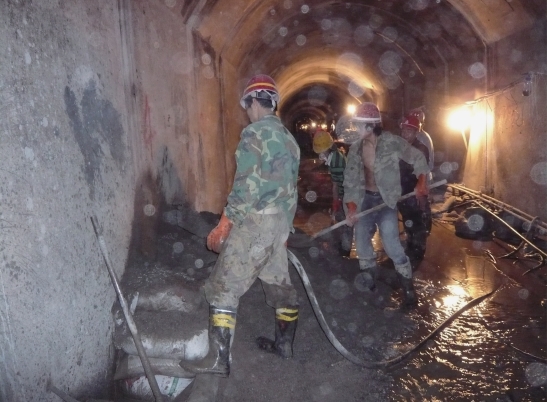

图9.5.5-1　岩溶富水段钻孔多数孔出现涌水

经过系统的处理，联补水电站隧洞涌水、渗水及内水外渗问题得到了较好地处理，电站运行至今，效果良好。

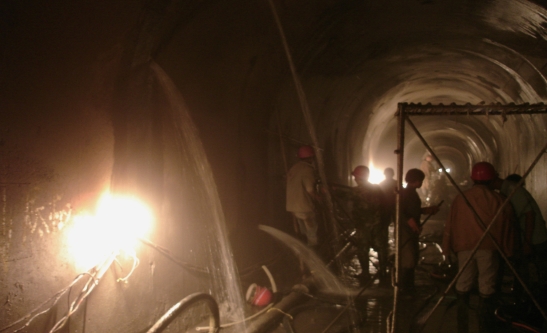

图9.5.5-2　岩溶富水段钻孔涌水，涌水压力较大
