9.5.4.1　8+830～+853岩溶溶洞段设计处理方案

8+853处溶洞在隧洞开挖时就已经揭露，设计要求对溶洞进行封填处理，并对8+830～+860洞段采用50cm厚的钢筋混凝土衬砌，配双层筋，并要求做好溶洞回填混凝土顶部回填灌浆和衬砌段的回填、固结灌浆。由于溶洞回填长度不满足设计要求，衬砌厚度不足，衬砌顶部脱空范围和脱空程度严重，衬砌段未做固结灌浆，导致隧洞充水后衬砌顶拱被水压击穿破坏，并与右侧溶洞联通，隧洞大量内水从溶洞外渗，现溶洞被水流冲得很大，需对其再次作封填处理，具体要求如下：由于该段岩溶较发育，而且水头较高，为防止隧洞充水后内水外渗，拆除溶洞原封填段结构，清除溶洞内杂物，对溶洞采用C20素混凝土进行回填处理，封填最小长度10.5m，隧洞底部的溶洞2上游左侧顶部顺岩层发育的溶蚀宽缝应开挖清理后用C20混凝土回填密实，溶洞2底部孔洞应用块石填塞密实，防止混凝土浆液流入下一层溶洞，堵塞暗河；封填体与溶洞壁之间布置系统插筋，插筋参数φ25@1.5×1.5m，外露100cm。洞壁采用C30钢筋混凝土衬砌，衬后断面为4m×3.8m（宽×高），配双层钢筋：环向钢筋φ28@15cm，纵向筋φ20@20cm。衬砌后布置系统固结灌浆孔，孔深入岩根据地质雷达探测结果确定，局部灌浆孔深根据岩溶异常情况进行加深，溶洞顶部预埋回填灌浆管进行回填灌浆，灌浆压力为0.3MPa，回填灌浆须在溶洞回填混凝土强度达到设计强度的70%后方可进行。

待溶洞附近破坏段衬砌混凝土恢复、顶拱回填灌浆结束7d后，对溶洞范围进行固结灌浆加固，遇有吸浆量大的孔，采用水泥砂浆灌注，确保溶洞周边缝隙灌浆密实，钻孔中遇脱空等异常情况，采取适宜的模袋灌浆进行溶腔的封堵灌浆处理。

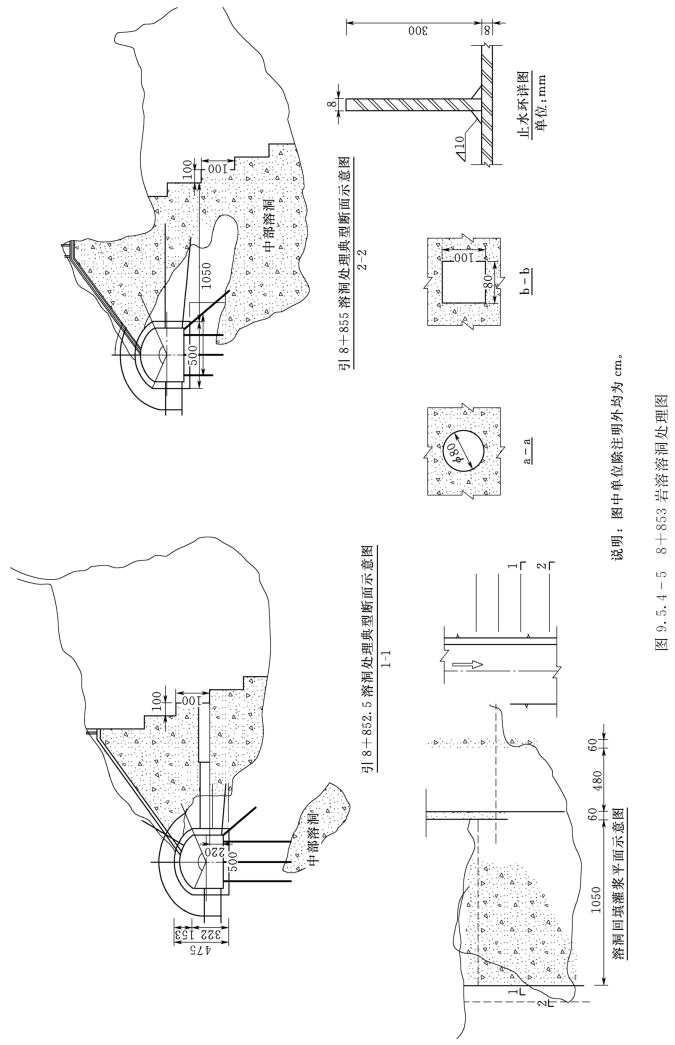

8+853岩溶溶洞如图9.5.4-1～图9.5.4-4所示。8+853岩溶溶洞处理如图9.5.4-5所示。

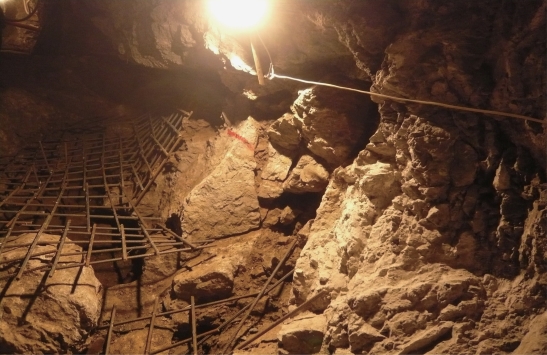

图9.5.4-1　8+853岩溶溶洞洞口

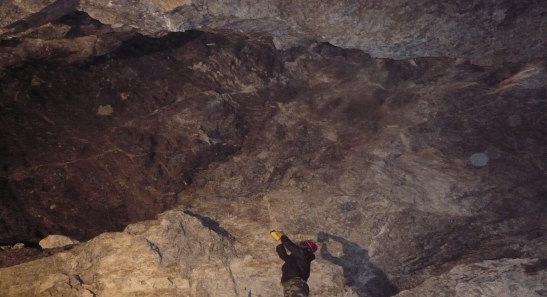

图9.5.4-2　8+853岩溶厅堂式溶洞

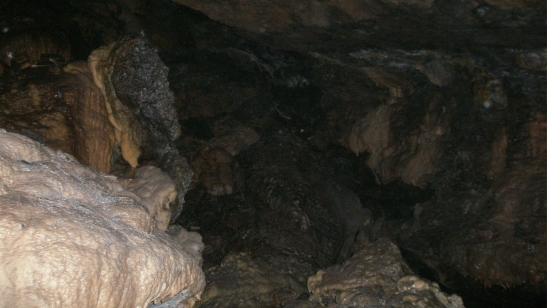

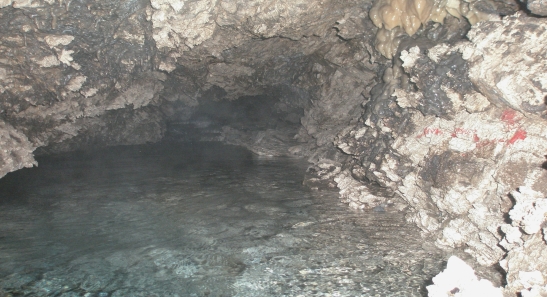

图9.5.4-3　8+853岩溶暗河

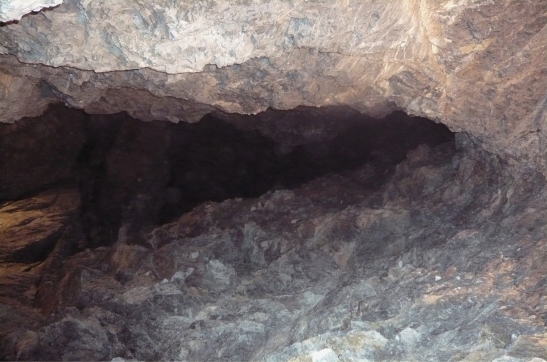

图9.5.4-4　8+853岩溶管道暗河(www.daowen.com)

9.5.4.2　8+830～+853岩溶溶洞段施工

根据设计文件并结合现场实际岩溶及溶蚀带揭露情况，对8+830～+860洞段进行扩挖和揭露厅堂式溶洞进行部分混凝土浇筑封堵，对溶蚀带进行清理干净，洞壁段采用C30双层钢筋混凝土衬砌，最后展开回填灌浆和固结灌浆。灌浆中遇有吸浆量大的孔，采用了水泥砂浆灌注，确保溶洞周边缝隙灌浆密实，钻孔中遇脱空等异常情况，采取了适宜的索囊、模袋灌浆技术进行溶腔的封堵灌浆处理。后经充水试验放空检查，该段防渗效果较好。施工过程如图9.5.4-6～图9.5.4-10所示。

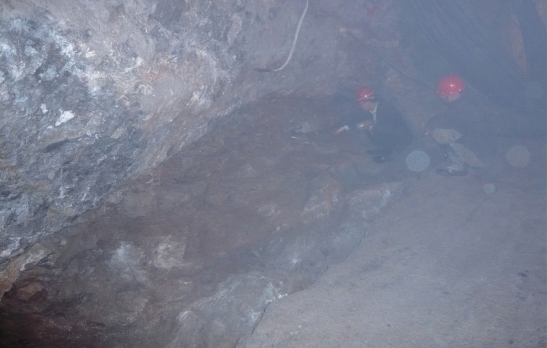

图9.5.4-6　8+853段溶蚀带开挖揭露后地质人员验槽

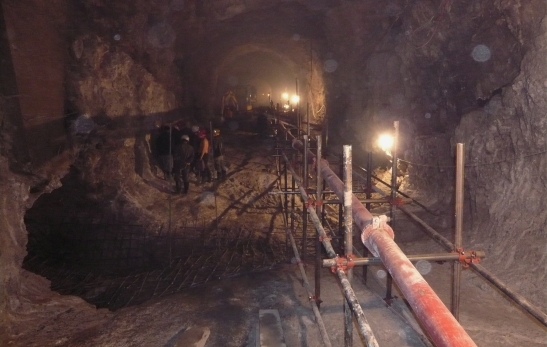

图9.5.4-7　8+853段溶蚀带开挖揭露后施工全貌

图9.5.4-8　8+853段溶蚀破碎带开挖揭露处理

图9.5.4-9　8+853段顶部溶蚀破碎带开挖揭露支护
