数字钻孔摄像技术可以直接获取三维虚拟岩芯图像，较真实地反映钻孔孔壁的岩体情况及裂隙水泥结石充填情况，并可将钻孔采集到的高分辨率、高密度信息进行数字处理并有效缝合，得出地层产状的可视图像或图形，如地层层理、裂隙等。除了对孔内地质现象进行观察，还能实现数据的处理，为更准确地获取地下岩体的结构信息提供很好的技术支持。通过对虚拟岩芯图像的分析，可以对裂隙等结构面进行识别与统计；进而可以分析出水点的位置、大小以及灌浆后裂隙充填情况等。因而，可以通过数字钻孔摄像评价灌浆效果（图7.3.2-1～图7.3.2-3）。

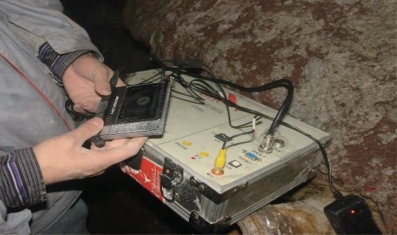

图7.3.2-1　数字钻孔摄像检查灌浆效果

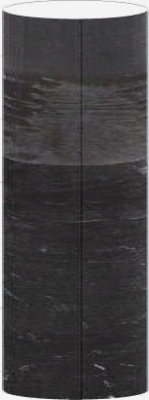

图7.3.2-2　生成的三维虚拟岩芯图

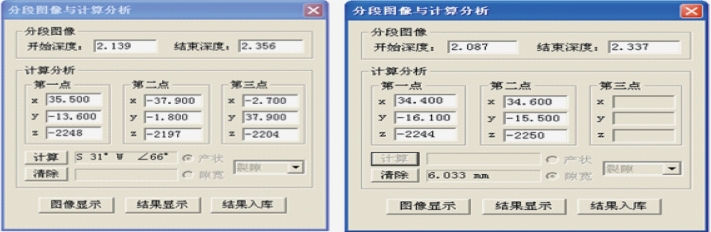

图7.3.2-3　浆脉宽度及产状

雅砻江锦屏二级水电站1号隧洞施工后采用孔内电视等方法对集中涌水点灌浆处理进行了系统检查。部分集中涌水段钻孔电视检测情况见表7.3.2-1。钻孔电视结果显示，该部位岩体异常特征为局部岩体裂隙较发育或较破碎。孔深4.0～8.0m段岩体较完整，较大裂隙或空腔内可见水泥结石充填。(www.daowen.com)

根据表7.3.2-1及图7.3.2-4，桩号0+200～+230洞段集中涌水点检测中，钻孔电视结果显示，该部位岩体异常特征为局部岩体裂隙较发育或较破碎。较大裂隙或空腔内可见水泥结石充填（表7.3.2-2）。综合声波测试、孔内弹模、CT、孔内电视等分析检测数据，堵水灌浆质量合格，效果良好。

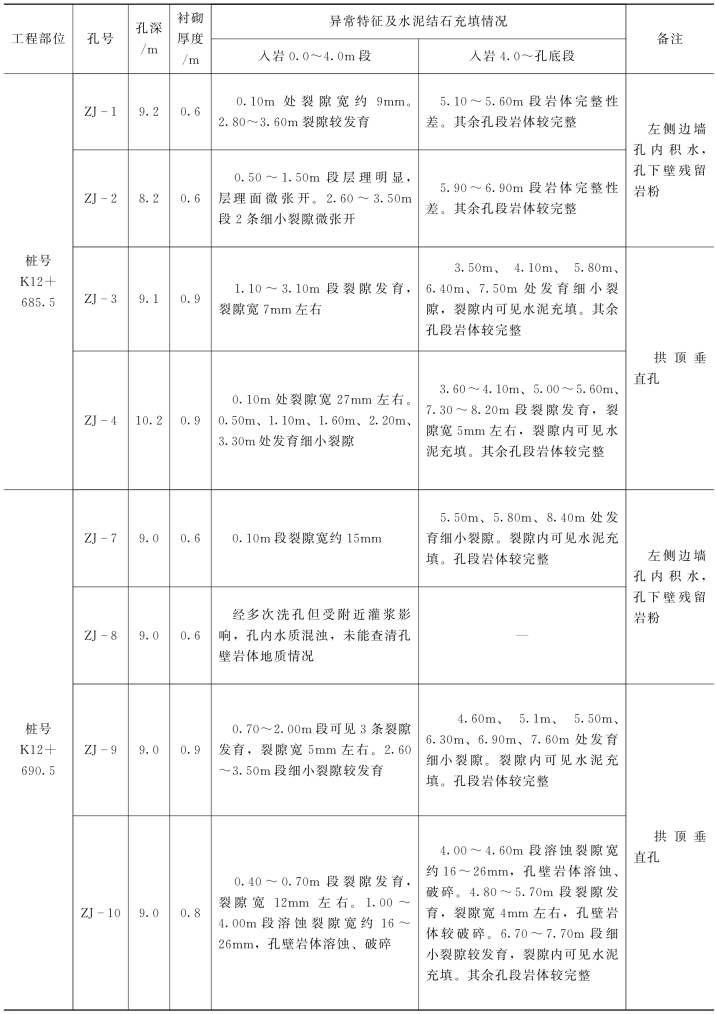

表7.3.2-1　桩号K12+700洞段集中涌水段钻孔电视检测情况

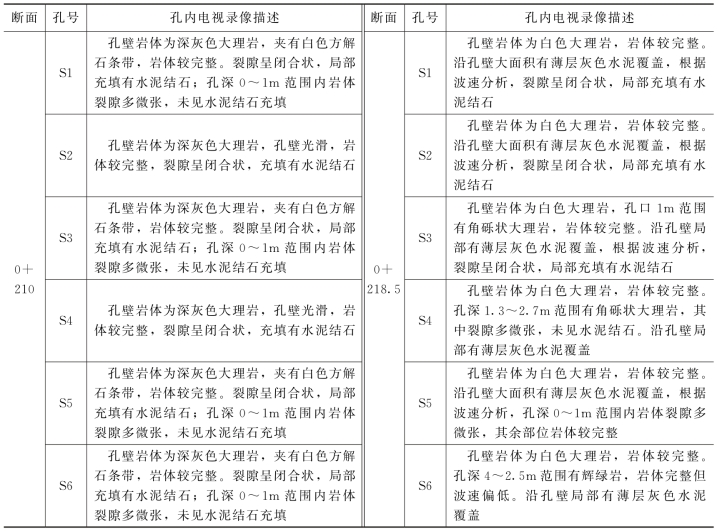

表7.3.2-2　西端1号引水洞0+200～+230段堵水灌浆灌后钻孔电视图像情况记录表

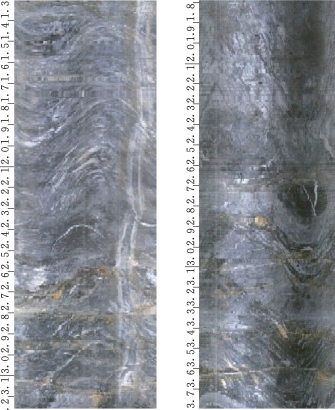

图7.3.2-4　0+210断面S2、S4孔钻孔电视图像
