雷达检测含水构造突水封堵方案

四川锦屏二级水电站C2标1号主洞1+486桩号,当掌子面放炮时揭穿了前方富水岩溶管道,发生突涌水事件,造成4条主洞与施工支洞交叉口附近洞段积水,最大积水深约3m,突涌水时瞬间流量初步估计达7m3/s左右。对突水点进行封堵,采用地质雷达进一步查明掌子面前方富水管道发育方向及规模,为封堵施工设计提供必要的依据。雷达测线在右壁布置2条(腰部和底部各1条),间距5m,测线长28m;掌子面布置2条(腰部和底部各1条),间距5m,测线长底部14m,腰部12m;左壁在底部布置1条,测线长28m。

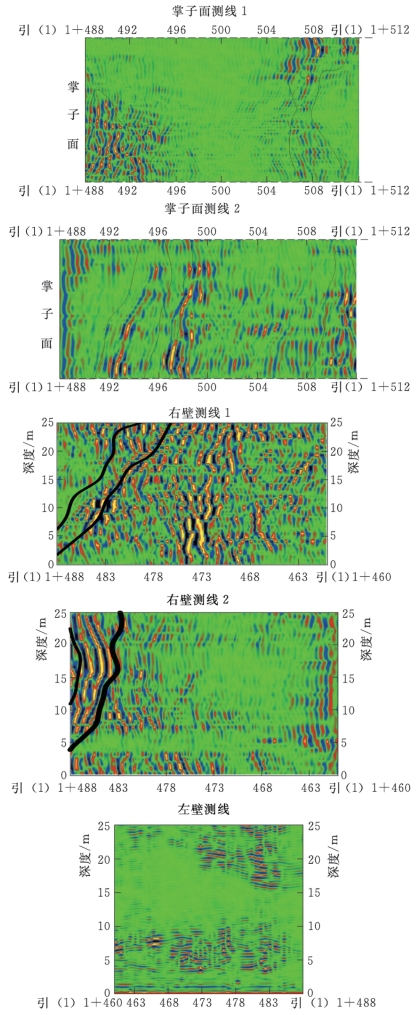

各剖面雷达测试成果如图7.1.0-1所示。右边墙根据两条雷达测线探测引(1)1+460~+488段探测深度范围内溶蚀裂隙发育,局部溶蚀成宽缝或溶洞,岩体溶蚀较破碎,富水,其中引(1)1+478~+488段探测深2~25m内发育一条走向大致为N60°~70°E的岩溶管道,该管道宽3~6m,从底和腰部的两条测线揭露的异常位置及规模分析,该管道呈一定坡度向深处延伸,形状不规则。初步推测2号洞在引(2)1+460左右将可能从该管道下方通过,但由于原富积在管道内的地下水已被1号洞开挖揭露,对2号洞在通过该洞段时可能不会出现大的涌水情况。掌子面前方根据两条雷达测线探测情况综合分析,引(1)1+488~+497段裂隙发育,岩体溶蚀破碎,含水,引(1)1+507~+512(雷达探测底深)段裂隙发育,溶蚀,局部发育溶缝或溶洞,含水。左边墙引(1)1+460~+488段探测深度内NW、NWW走向的两组裂隙发育,局部形成密集带,岩体较破碎,含少量裂隙水。(www.daowen.com)

图7.1.0-1 雷达同相轴与结构面角度关系分析图
