6.6.3.1　浅层治理

根据围岩地质情况，区别对待不同的涌水地质区域，采用不同的施工工艺，具有针对性的实施，以保证良好的灌浆封堵效果。根据物探和钻探相结合取得的技术成果，将该隧洞段涌水区域分为浅层裂隙破碎区和深层岩溶过水管道区域。

针对浅层裂隙破碎区，具有涌水流速大、涌水出露面广的特点，造成水泥浆液不易沉积凝结，易导致跑浆漏浆严重，造成材料浪费，所以采用马丽散速凝材料进行灌浆封堵。灌浆孔布置和马丽散封堵效果如图6.6.3-1和图6.6.3-2所示。

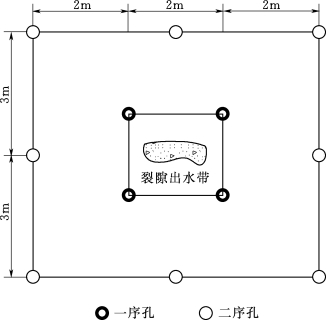

图6.6.3-1　马丽散灌浆孔布置示意图

6.6.3.2　灌浆封堵深部涌水构造

在实施马丽散浅层封堵后，进行水泥深部灌浆封堵，深部灌浆孔的选择原则为根据钻孔揭露裂隙的情况确定。选择水泥深部灌浆孔的依据为：

（1）钻孔直接揭露裂隙，并且涌水量较大，能够占到总涌水量的50%以上。

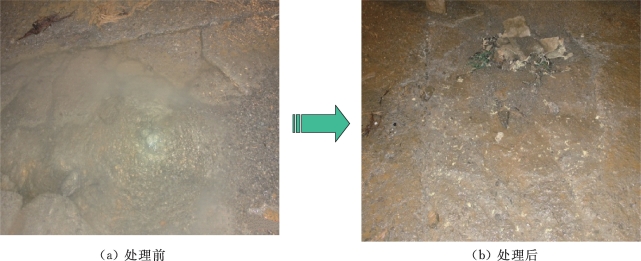

图6.6.3-2　马丽散灌浆封堵效果图

（2）钻孔围岩较为完整坚硬，否则需要人工处理。

（3）钻孔揭露裂隙的深度要达到3m以上，方能够保证阻水岩盘的应有强度和满足高压灌浆和浆液充分扩散要求。

（4）钻孔要穿过尽可能多的涌水裂隙，保证封堵效果。

根据上述原则选择如下位置钻孔进行水泥灌浆。水泥灌浆如图6.6.3-3所示，灌浆过程如图6.6.3-4所示。

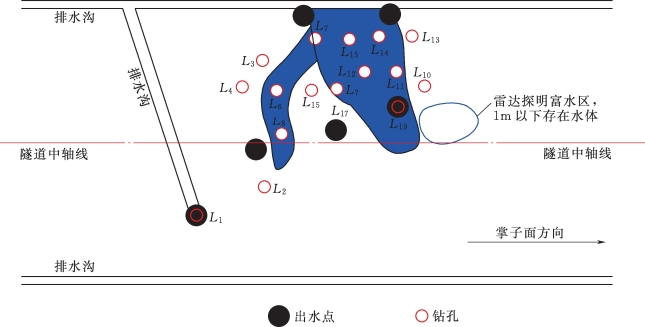

图6.6.3-3　底板灌浆加固钻孔布置示意图(www.daowen.com)

6.6.3.3　模袋灌浆封堵涌水技术

根据裂隙宽度和围岩几何分布确定模袋几何尺寸和模袋材料，确保模袋充满浆液后能够和周围的围岩很好地啮合，保证灌浆过程模袋不被挤压顶出，保证模袋封堵区域不发生大量的跑浆。模袋与裂隙啮合作用如图6.6.3-5所示。

（1）将预制好的模袋安装到灌浆管上，并放置于围岩的裂隙中。

（2）将灌浆管阀门打开进行排水，连接模袋灌浆管路。

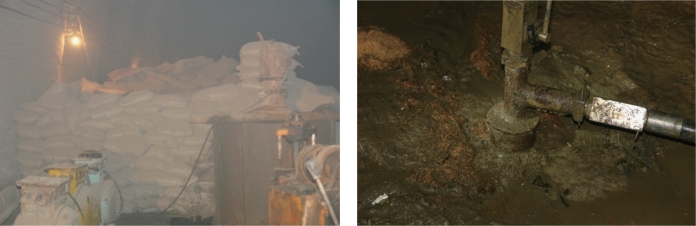

图6.6.3-4　现场水泥灌浆过程图

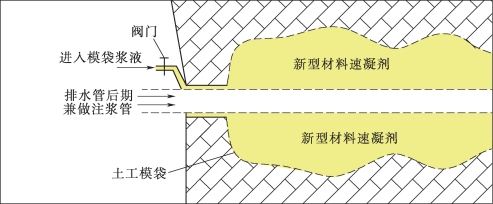

图6.6.3-5　模袋封堵出水口示意图

（3）按照一定配比使用GXJ-A型添加剂配合水泥浆填充模袋，将模袋完全鼓起，牢固的贴附在裂隙结构面上。

（4）充填模袋设计终压定为1MPa，具体施工中根据模袋抗压程度和施工要求确定。

采用水泥浆液添加GXJ-A型添加剂形成封口模袋实现出水口封堵，形成一期堵头，对现有涌水点实现局部封堵引流。出水口局部封堵引流如图6.6.3-6所示。

图6.6.3-6　出水口局部封堵引流

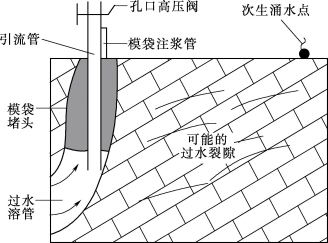

图6.6.3-7　模袋封堵涌水口示意图

出水口采用模袋封堵，预埋φ89mm的引流管，导流管固定端大约4～5m，具体数值依照具体施工情况而定，导流管加装抗压10MPa的孔口高压阀门（图6.6.3-7）。
