6.5.4.1　概述

根据2号引水隧洞K10+320～+825段出水点堵水灌浆施工措施，按照监理部批复的意见，已经完成2号引水隧洞K10+360、K10+550、K10+810三个集中出水点的堵水灌浆、K10+590～+673洞段大面积散水区域封堵灌浆及引（2）10+457～+487洞段除引（2）10+472集中出水点区域外深层封闭固结灌浆。引（2）10+472集中出水点由于现场的边界条件发生了较大变化，管理局对堵水工期的要求以及引（2）10+472～+940洞段底板浇筑需要，2013年1月1日暂停了引（2）10+472集中出水点堵水灌浆施工，采用抽排与自排相结合的方式暂时将地下水经排引1号施工支洞抽排至施工排水洞。

6.5.4.2　水文地质条件

（1）引（1）10+334～+450段工程水文地质。引（1）10+350～+396洞段为Ⅲ类围岩，岩性为T2b灰白色厚层状粗晶大理岩，引（1）10+396～+418局部发育溶蚀张开裂隙，宽5～8cm充填次生黄泥、铁锰渲染。洞段主要发育：NE、NW走向结构面，以构造应力型坍塌为主，坑深为40～50cm局部达1m，沿面涌、渗流水较严重，在引（1）10+415处底板及右侧边墙有较大集中出水点。2011年4月11日测得引（1）10+415处底板及右侧边墙出水总量为475.2L/s，引（1）10+334～+450段出水总量为519.4L/s。

（2）引（2）10+320～+825各出水段工程水文地质。引（2）10+345～+375洞段为Ⅲ类围岩，岩性为T2b灰白色厚层状细晶大理岩，围岩局部较破碎，溶蚀裂隙较为发育，充填碎石，黄泥质，部分沿面渗流水，微具压力，引（2）10+360处有一集中出水点，2012年11月22日测得该洞段出水总量为19.2L/s。

引（2）10+457～+487洞段开挖揭露：引（2）10+457～+472、引（2）10+482～+489为Ⅱb类围岩，引（2）10+472～+482为Ⅲb类围岩。整段岩性为T2b灰白色厚层状细晶大理岩，围岩较完整，多处发生轻微—中等岩爆。引（2）10+472左侧边墙大面积出水，呈散状出水，沿洞壁渗流。根据钻孔揭示：地下水活动强烈，形成的溶蚀沟槽明显，局部有夹（黄）泥现象，各散水出水点之间具有极好的连通性；表面岩层松散破碎，钻孔经常出现卡钻、塌孔等现象，主要出水深度约为5.5～7m。2012年11月1日测得出水总量为110L/s，随着其余出水点的逐步封堵及引（2）10+457～+487段出水区域外深层封闭固结灌浆完成，地下水出水流量及压力变大，2013年12月14日测得出水总量为682L/s。

引（2）10+540～+570洞段为Ⅱb类围岩，岩性为T2b灰白色厚层状细晶大理岩，围岩较完整，洞顶及北侧拱肩发生轻微岩爆，坑深约0.1～0.5m。引（2）10+555左侧拱肩有一集中出水点，2012年11月16日测得出水总量为54L/s。

引（2）10+590～+673洞段主要为Ⅱb类围岩，岩性为T2b灰白色厚层状细晶大理岩，围岩较完整。该洞段大面积渗流水，边墙沿锚杆孔、喷护面线状流水，顶拱沿锚杆滴水，出水流量估算约为30L/s。

引（2）10+795～+825洞段主要为Ⅲb类围岩，岩性为T2b灰黑色条带状厚层细晶大理岩，围岩完整。左侧边墙至洞顶多次发生轻微—中等岩爆，围岩破坏以块状崩落为主，最大坑深约1m，引（2）10+810左侧边墙有一集中出水点，2012年10月28日测得出水总量为20L/s。

6.5.4.3　施工概况

（1）总体情况。按照堵水灌浆施工技术措施及监理批复文件，2012年9月至次年1月期间完成了2号引水隧洞K10+360、K10+555、K10+810集中出水点和引（2）10+590～+673段散水区域堵水灌浆，以及引（2）10+457～+487段除引（2）10+472集中出水点区域外深层封闭固结灌浆，检查结果符合设计要求，满足混凝土衬砌条件。(www.daowen.com)

引（2）10+472集中出水点堵排水主要施工流程图如图6.5.4-1所示。

（2）阶段目标。根据现场施工条件及堵排水施工安排，地下水抽排按4个阶段进行。

第一阶段：2013年1月1日暂停引（2）10+472集中出水点堵水灌浆施工，在集水坑位置搭建抽水泵站抽排水，确保下游底板混凝土衬砌顺利进行。

第二阶段：引（2）10+590底板浇筑完成后，启动堵排水施工，在引（2）10+472抽水泵站正常运行的基础上，在引（2）10+590底板集污坑处，扎闸围堰增设抽水泵站，加大抽排力度，防止因堵排水施工地下水突然增大流入下游影响浇筑。

第三阶段：在下游底板浇筑全部完成后，拆除2个抽水泵站及其配套管路，在保障底板交通要求和不影响衬砌台车行走的前提下，重新从引（2）10+472集中出水点沿2号洞底板上下游铺设排水钢管，上游铺设至排引2号施工支洞，下游与系统水管连接（图6.5.4-2）。2趟管路在与引排孔连接处安装增压泵，增加地下水流速，确保地下水抽排满足施工需要。2号引水隧洞充水前拆除抽排系统，让地下水通过逆止阀永久排入2号引水隧洞中。

第四阶段：阻水帷幕施工。为防止深层地下水向其他非出水区域扩散，在出水区域周围进行阻水帷幕灌浆，形成封闭防渗圈。在集中出水区域周围布置3环阻水帷幕灌浆孔，形成封闭帷幕圈。

（3）检查结果。2012年9月至次年1月期间完成了2号引水隧洞K10+360、K10+555、K10+810集中出水点和引（2）10+590～+673段散水区域堵水灌浆，以及引（2）10+457～+487段除引（2）10+472集中出水点区域外深层封闭固结灌浆，检查结果符合设计要求，均满足混凝土衬砌条件。

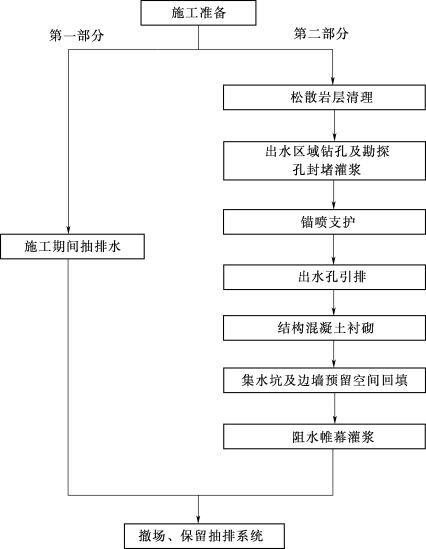

图6.5.4-1　引（2）10+472集中出水点堵排水主要施工流程图

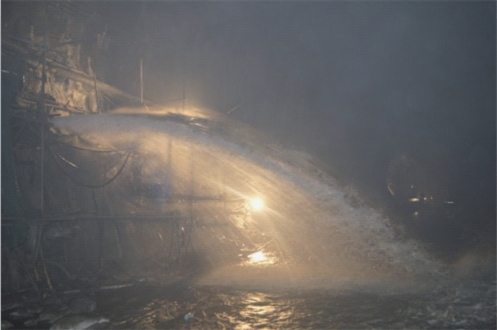

图6.5.4-2　引（2）10+472揭露集中出水点
