6.4.4.1　出水情况

2006年3月15日8：30左右，在东端辅助洞A洞掌子面AK13+878桩号附近进行出渣工作时，洞壁左右两侧发生了大流量突涌水。较大的一个涌水点位于掌子面的右边墙靠起拱线处，距离地面大约3m。涌水口直径约70cm，射水距离约4～5m，涌水携带大量黑色的泥沙并伴有异味，流量约2.7m3/s左右。

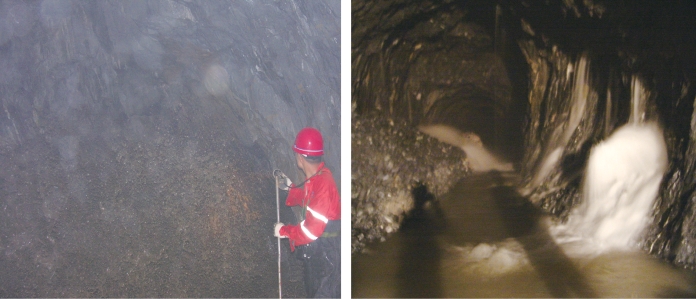

另一出水点位于AK13+890桩号洞壁左侧离地面1.2m处，水流沿层面裂隙涌出，流量25～30L/s，喷距1m，水流浑浊，有异味。该处在3月12日掘进时即有水涌出，当时流量为15L/s。如图6.4.4-1、图6.4.4-2所示。

图6.4.4-1　辅助洞东端AK13+878集中岩溶涌水点与洞内水位

6.4.4.2　采取临时处理措施

（1）抢险工作。突涌水发生后，按照预案要求将麻袋、沙、装载机等抢险物资、设备投入到位，并安排专人在洞口及排水洞附近值班。

（2）恢复B洞施工。实施5号和6号横通道封堵、A洞全洞过流、B洞恢复交通的“保B洞交通”方案，要求尽快做好5号、6号横通道的封堵，如图6.4.4-3所示。

（3）掘进方案。增设6-1号横通道，A洞反向开挖、贯通该涌水段。2006年6月16日，该段反向贯通。

6.4.4.3　辅助洞东端AK13+878集中出水点设计永久处理方案

AK13+878集中大流量涌水点位于右侧洞壁下部，沿N80°～90°E，SE～NW∠82°～90°断层涌水。初始流量约2.7m3/s，稳定水量约1.0m3/s。

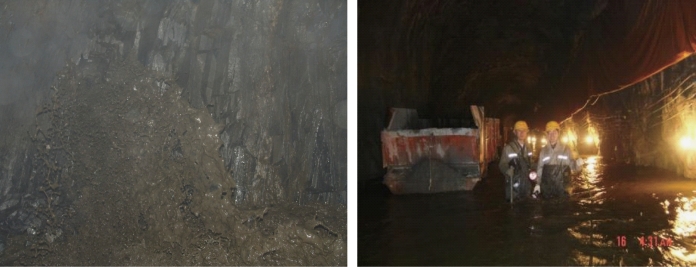

图6.4.4-2　辅助洞东端AK13+878集中岩溶涌水点(www.daowen.com)

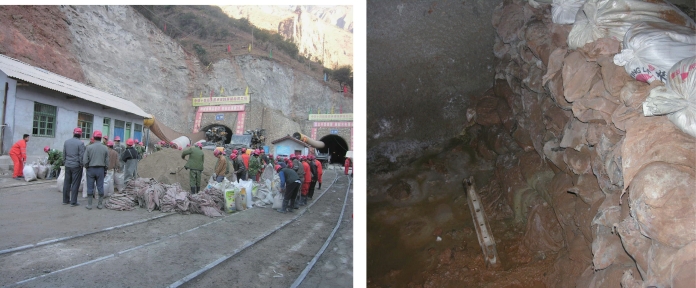

图6.4.4-3　AK13+878集中岩溶涌水抢险准备沙袋与洞内围堰

由于A洞内7-2号横通道～4-1号横通道全洞漫流，无条件查看该出水点的变化情况，根据原揭露水文地质条件，采用分流导洞方案进行处理。

AK13+878右壁涌水点采用在A、B线辅助洞之间和B线辅助洞与施工排水洞之间布置一横向排水洞，随后沿出水构造带进行扩挖，采用类似于AK14+762的处理方式对地下水进行可控处理。具体为在A、B洞间布置横向分流导洞，根据导洞开挖情况及出水口地形、地质条件采用模袋混凝土围堰临时封堵出水口，通过导洞压力钢管引排至施工排水洞，对出水带影响洞段进行系统高压固结灌浆。

其封堵程序如下：

（1）A、B线辅助洞之间和B线辅助洞与施工排水洞之间布置横向分流导洞。

（2）根据分流导洞揭露的出水口地形、地质条件，安装导洞压力钢管及阀门。

（3）浇筑出水口处模袋混凝土，迫使地下水归流到导流钢管中。

（4）浇筑一期混凝土堵头并进行回填、固结灌浆。

（5）浇筑二期混凝土堵头并进行回填、固结灌浆。

（6）隧洞衬砌段混凝土浇筑，并进行回填、固结灌浆。

（7）关闭低压蝶阀，浇筑三期混凝土堵头并进行回填、固结灌浆。

关闭高压闸阀，浇筑四期混凝土堵头并进行回填、固结灌浆，完成封堵工作。本工序同样可根据引水隧洞施工需要关闭闸阀。
