5.3.3.1　钻孔

（1）孔径。对于预灌浆先导孔和检查孔，为了提高岩芯采取率和提取更好更完整的芯样，钻孔开孔孔径宜选定较大的孔径，常取φ91～130mm，终孔孔径不小于75mm，常采用回转钻进方法；当采用孔口封闭灌浆法时，为了提高镶铸灌浆孔口管的牢固性，开孔孔径可选取较大的孔径，常取φ75～110mm，终孔孔径不小于45mm。灌浆孔采用回转钻进或风动冲击钻进。

（2）孔位偏差。灌浆孔孔位偏差不得大于10cm，因故变更孔位，应征得相关方同意，并记载实际孔位桩号备案。孔位和高程应用仪器测量控制。钻孔时尽量采用长钻具以控制孔斜，垂直孔在钻孔中应进行孔斜测量，一般每10m测斜一次，终孔段必须测斜，发现偏差及时纠正。孔底偏差值不得大于孔深的1/40。

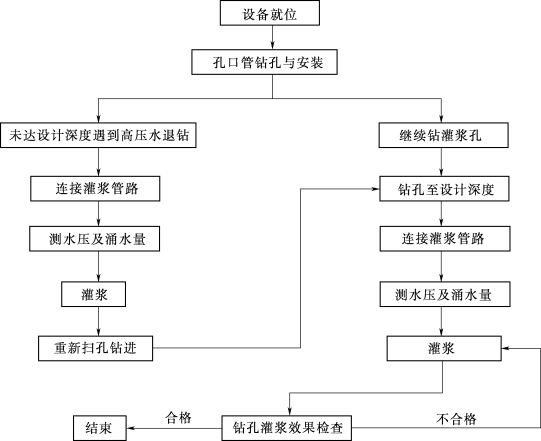

图5.3.2-1　预灌浆单孔施工工艺流程图

（3）孔深。符合设计规定。一般来说不得小于设计孔深。终孔时必须校核孔深，以防坠落岩芯堵塞钻孔。当钻孔未达到设计孔底时突然遇水，此时必须立即灌浆，当完成灌浆后，因孔内已经有浆液存在，故必须再扫孔钻进至设计孔深。

（4）钻孔分序。根据灌浆孔分布要求，钻孔原则上分序进行，一般从掌子面开始，由近及远，逐级完成钻孔。(www.daowen.com)

（5）钻孔位置布设。钻孔应尽可能布置在中硬以上的岩层中，并保证钻孔的成形。

（6）钻孔涌水处理要求。对涌水部位，均测定钻孔中的涌水流量、涌水压力和静水压力，并以此确定合适的灌浆浆液和灌浆压力。

（7）钻孔记录要求。钻孔时应对岩层、岩性以及孔内各种情况进行详细记录。遇有洞穴、塌孔或掉块难以钻进时，可先进行灌浆处理。

5.3.3.2　取芯工艺

勘探孔、先导孔和检查孔常要求采取岩芯。一般灌浆孔不采取岩芯。

在完整的岩石中，采用单管钻具取芯；在断层、破碎带孔段，采用孔底反循环或单动双管钻具采取岩芯。岩芯应按顺序统一编号，填牌装箱，芯样拍照并绘制钻孔柱状图和进行岩芯描述。
